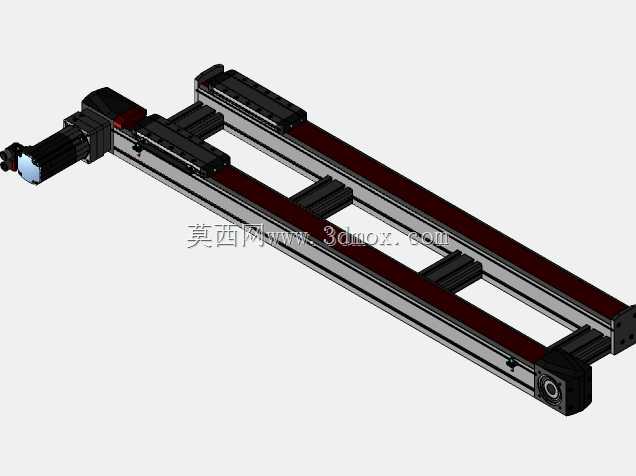

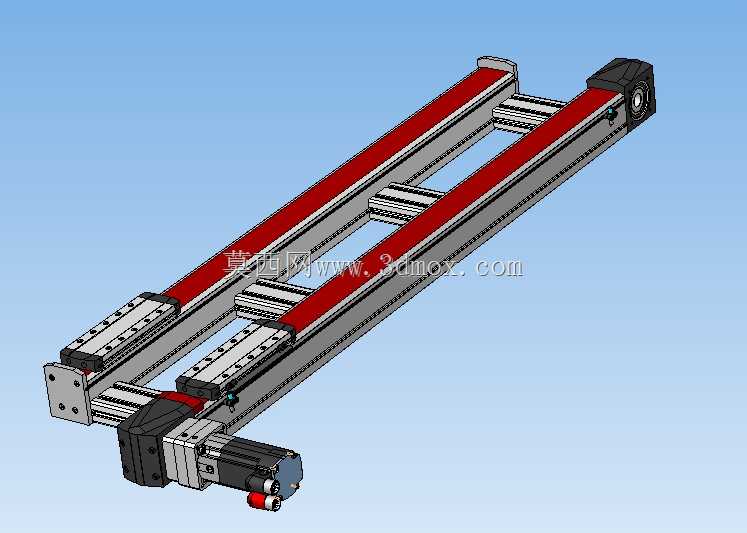

双滑台带齿带直线运动执行模组

　　这款带齿带的直线运动装置，核心采用同步齿形带作为传动介质，搭配双滑台布局设计，其中一组滑台为主动驱动端，另一组为随动被动平台，可在长行程往复作业场景中实现双工位同步或差速动作适配，常见于3C电子装配流水线的物料移栽、包装产线的工件分距推送、光伏组件加工中的硅片对位输送等工况，相比单滑台直线模组，其双平台设计可减少单工位往复空程损耗，提升单位时间内的物料转运效率。

　　模组主体承力结构采用110x110mm截面的工业铝型材搭建，型材自带的T型安装槽可直接适配标准紧固件，无需额外打孔加工即可完成机架拼接与外部负载安装，安装边界可根据实际产线布局调整型材拼接长度，适配从数百毫米到数米的行程需求，型材表面经阳极氧化处理，具备一定的耐磨与抗腐蚀能力，可适配多数工业车间的常规作业环境。驱动端采用伺服电机直连主动带轮的布局，省去了额外的减速转接结构，传动链更短，反向间隙更小，可实现较高的重复定位精度，主动轮与从动轮均采用带挡边的同步带轮结构，可避免齿带在高速往复运动中出现跑偏、跳齿问题，带轮与轴系的连接采用涨紧套结构，方便后期维护时调整齿带张紧力，无需拆卸过多零部件即可完成张紧度校准。

　　滑台部分采用内嵌式直线导轨作为导向支撑，导轨与铝型材基准面贴合安装，保证滑台运动的直线度，滑台台面预留了标准的螺纹安装孔阵列，可直接搭载气动夹爪、真空吸盘、视觉检测相机等末端执行机构，被动滑台与主动滑台之间可通过调整齿带的啮合位置，设定两者的初始间距与运动行程差，适配不同尺寸工件的搬运与加工需求。齿带采用钢丝芯同步带，具备较高的抗拉强度与较低的延伸率，长期运行下形变量极小，可维持稳定的传动精度，带体背面可加装感应挡片，配合型材槽内安装的光电传感器实现原点复位、软硬限位保护，避免滑台超程碰撞造成设备损坏。

　　在设计层面，该模组充分考虑了模块化装配需求，两端的端盖采用分体式结构，主动端集成了电机安装法兰与带轮轴承座，从动端集成了齿带张紧调节机构，通过调整从动轮的安装位置即可快速完成齿带张紧，无需拆解整个模组主体。走线部分采用型材内置拖链槽的设计，动力线与信号线可内嵌于拖链内随滑台运动，避免线缆外露造成的剐蹭与积灰问题，整体结构紧凑，侧向安装占用空间小，既可以水平安装作为水平移栽机构，也可以竖直安装作为短行程提升机构，还可多组拼接搭建十字、龙门式的多轴运动平台，适配不同的自动化设备搭建需求。

　　从实际选型应用角度看，这类齿带传动直线模组相比丝杠传动模组，具备更高的运行速度与更长的适配行程，且运行噪音更低，维护成本更低，适合中低负载、高节拍的往复运动场景，110mm截面的铝型材机架具备足够的刚性，可承载数公斤到数十公斤的负载，满足多数轻工自动化产线的负载需求，双滑台的设计也让其在多工位协同作业场景中具备更高的适配性，无需额外搭建两套独立模组即可完成双工位动作，可有效降低设备整体搭建成本与安装空间占用。
