双行程交叉滚轮式直线导轨结构

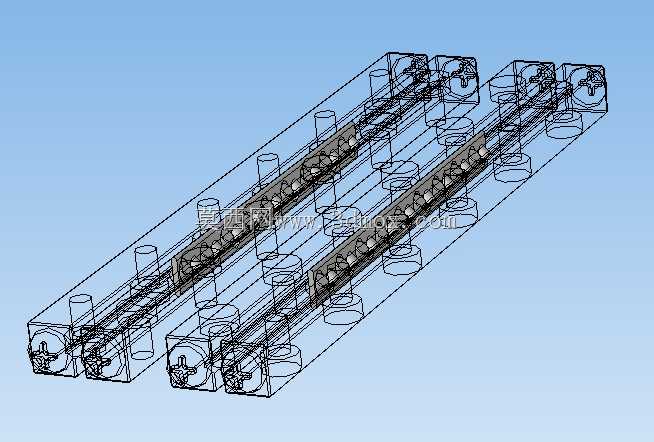

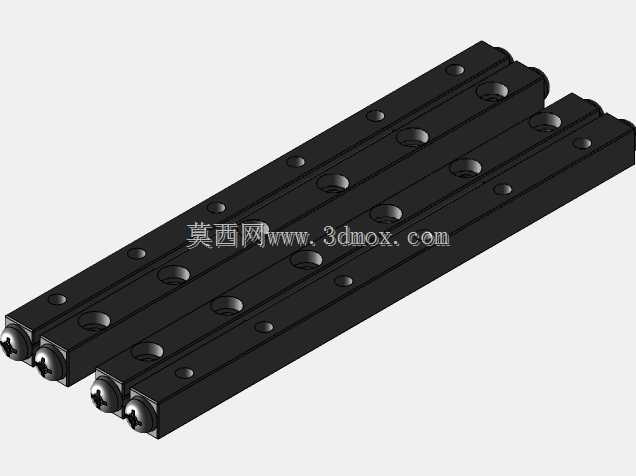

　　在精密滑台、光学检测工位、小型半导体搬运模组这类对导向精度、摩擦阻力有严苛要求的设备场景里，交叉滚轮直线导轨的应用占比逐年提升，这类导向件相比传统滚珠导轨，具备更高的刚性与抗倾覆能力，尤其适合短行程、高频往复的运动工况。本次呈现的交叉滚轮线性导轨，采用双列平行布置的结构形式，单组导轨配套两组滑块组件，可同时支撑跨距较大的运动负载，避免单导轨导向时出现的偏载卡滞问题。从结构设计逻辑来看，这类导轨的核心在于交叉排布的滚轮组件，相邻滚轮的轴线呈90度垂直交错布置，可同时承受来自垂直方向、水平侧向以及倾覆力矩方向的复合载荷，无需额外增加辅助导向块就能满足多方向受力的使用需求。滚轮与导轨滚道之间为线接触形式，相比点接触的滚珠结构，

　　同等外形尺寸下额定载荷可提升40%以上，运行过程中的弹性变形量更小，适合对运动平稳性要求高的检测类设备使用。从安装边界来看，该款导轨提供2mm与90mm两种行程规格，短行程版本可用于精密微调工位，比如激光打标头的高度微调、视觉相机的焦距调整场景，安装时仅需通过导轨本体上预留的沉头安装孔，直接锁附在设备安装基板上即可，无需额外加工复杂的定位台阶，安装基准面的平面度要求控制在0.02mm每100mm长度范围内，就能保证整体运行精度不出现衰减。长行程90mm版本可用于小型物料的搬运推送工位，比如电子元器件的上下料滑台、小型点胶设备的运动轴，滑块上预留的螺纹安装孔可直接固定负载连接板，负载安装面与导轨基准面的平行度需控制在0.03mm以内，

　　避免额外的偏载力矩作用在滚轮组件上，缩短导轨的实际使用寿命。在设计细节上，导轨两端设置了限位缓冲结构，可避免滑块运行到行程端点时出现刚性碰撞，滚轮内部采用预压调整结构，可根据实际使用场景的负载大小、阻尼要求调整预压量，轻载高速工况可采用零预压或微预压设置，降低运行摩擦阻力，提升往复运动的响应速度；重载切削或高刚性要求的工位，可采用中等预压设置，提升整体结构的抗振性能，避免加工过程中出现振纹问题。导轨的滚道面经过精密磨削加工，表面粗糙度控制在Ra0.4以下，可保证滚轮滚动过程中无卡顿、无爬行现象，往复定位精度可控制在微米级别，满足精密设备的运动精度要求。在实际选型应用中，需要注意这类交叉滚轮导轨的润滑维护，

　　由于滚轮与滚道之间为金属接触，运行过程中需要定期补充润滑脂，通常在连续运行工况下每3个月补充一次锂基润滑脂即可，无需复杂的油路设计，维护成本远低于闭式滚珠直线导轨。另外这类导轨的防尘性能较好，由于滚轮为外露式结构，运行过程中可将滚道表面的微小粉尘颗粒带离接触区，相比带防尘罩的闭式导轨，更适合有少量粉尘的生产车间环境使用，不会因为粉尘进入滑块内部造成卡顿问题。从三维建模的角度来看，该模型完整还原了导轨的所有安装特征，包括沉头安装孔的位置尺寸、滑块安装螺纹孔的规格、滚轮组件的装配关系，在进行设备整体设计时，可直接调用该模型进行装配干涉检查，提前验证安装空间是否足够，避免后期加工装配时出现尺寸干涉问题。建模过程中对滚轮与滚道的配合间隙做了还原，可直观展示预压调整后的配合状态，方便结构设计人员理解这类导轨的工作原理，在进行非标设备设计时，可根据实际安装空间对导轨的长度、滑块数量做适应性调整，快速衍生出符合项目需求的定制化导轨结构。
