集成电动制动功能的直流伺服电机结构

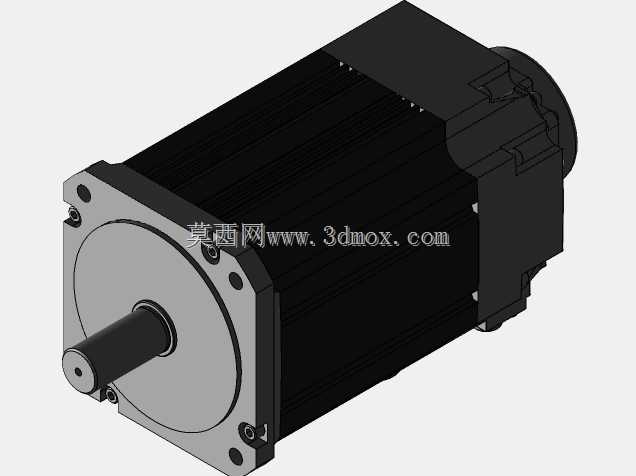

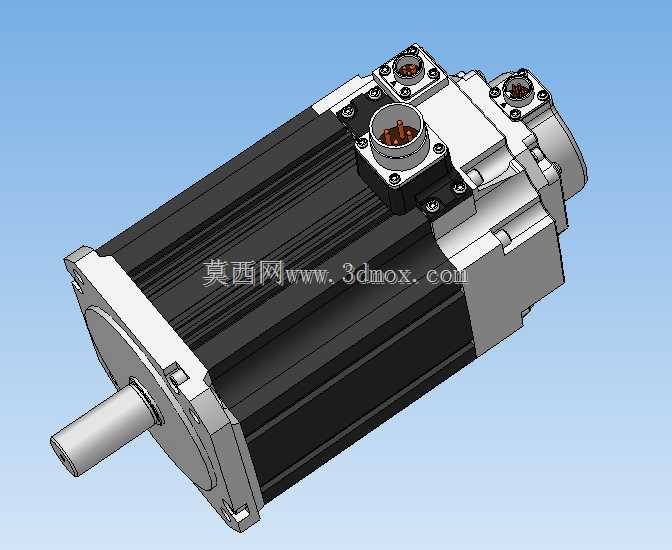

　　在自动化产线的垂直轴传动、精密机床的进给轴锁紧、物流分拣设备的急停定位这类对停机位置精度、断电状态保持有硬性要求的场景里，普通不带制动的直流伺服电机往往会因为负载自重、传动间隙出现停机滑移，无法满足工艺要求，集成电动制动器的直流伺服电机就是针对这类工况开发的动力执行部件。这款电机的设计从安装适配性出发，整体采用方形机座搭配前端法兰的安装结构，输出轴为标准圆柱轴伸带键槽设计，能够直接匹配市面上多数通用伺服的安装孔位，不需要额外设计转接法兰，设备改造或者新建设计时可以直接替换同功率段的常规伺服，减少结构改造成本。机座侧面预留的三个电气接插件分别对应动力输入、编码器信号反馈、制动器供电回路，接插件采用法兰式锁紧结构，

　　防护等级满足车间常规切削液飞溅、粉尘环境的使用要求，布线时可以根据设备走线方向调整接插件的安装角度，避免线缆过度弯折导致的接触不良。制动器部分集成在电机非输出端的后盖内部，没有额外增加电机的轴向安装长度，这一点在安装空间受限的多轴机械手关节、小型精密转台设计中优势明显，不需要为了避让制动结构额外扩大设备的内部安装腔。从功能特性上看，这款直流伺服的电动制动器采用断电抱闸的设计逻辑，正常供电运行时制动器的电磁线圈吸合摩擦片，完全松开电机转子，不会额外增加运行阻力，避免了常规外置制动器带来的空载扭矩损耗，当设备断电或者触发急停信号时，制动器线圈失电，弹簧结构推动摩擦片压紧转子端的制动盘，在毫秒级时间内锁死输出轴，

　　既可以避免垂直轴负载下坠造成的设备碰撞、工件报废，也能在高速进给工况下快速锁止位置，保证停机定位的重复精度。设计过程中针对制动器的散热做了专门优化，机座的轴向散热筋不仅覆盖电机定子的发热区域，也延伸到制动器的安装腔位置，长时间高频制动产生的摩擦热量可以通过散热筋快速传导到外界，避免制动器线圈因为过热出现绝缘老化，延长制动结构的使用寿命。转子部分采用高磁能积的永磁体贴片结构，搭配高精度的光电编码器做位置反馈，低速运行时扭矩输出平稳，没有明显的齿槽效应，适合用在精密检测设备的送进机构、电子组装设备的贴片头驱动这类对低速平稳性要求高的场景。安装边界上，这款电机的法兰安装止口、轴伸直径、安装孔位间距都遵循通用伺服的尺寸规范，

　　输出轴的径向跳动、轴向窜动控制在精密传动要求的公差范围内，搭配行星减速机或者同步轮传动时，不需要额外做同轴度校正就能保证传动平稳性，减少装配时的调试工作量。制动器的供电回路独立于电机主回路设计，电气接线时可以直接接入设备的安全继电器回路，当安全门被打开、设备触发安全停机逻辑时，不需要等待驱动器的控制信号，直接切断制动器供电实现轴锁止，满足设备的安全设计规范。在实际选型应用中，需要注意制动器的静摩擦扭矩参数要匹配负载的最大保持扭矩，尤其是垂直安装的工况下，要把负载自重产生的扭矩、传动链的效率损失都计算在内，预留足够的安全系数，避免长时间使用后摩擦片磨损导致的制动力不足。电机后端的编码器接插件采用屏蔽结构，布线时要和动力线缆分开走线，避免强电干扰导致的位置信号丢失，影响设备的运行稳定性。
