三菱HK-RT353W直流伺服电机结构设计

　　在自动化产线的进给轴驱动、数控机床的位置闭环控制、工业机器人关节动力输出这类对转速精度、位置响应有严苛要求的场景里，直流伺服电机始终是核心执行部件，这款HK-RT353W规格的直流伺服电机，在结构设计上完全贴合工业现场的安装与使用需求。从实际应用场景来看，这类中功率直流伺服电机常被用在3C电子组装设备的精密位移平台、包装机械的定长送料机构、纺织机械的张力控制辊组上，它不需要像步进电机那样考虑失步问题，低速运行时的扭矩输出平稳性足够支撑0.1rpm级的低速进给动作，高速段的转速波动控制也能满足每分钟数千转的快速移位需求，适配绝大多数需要位置、速度、扭矩三环控制的工业驱动场合。

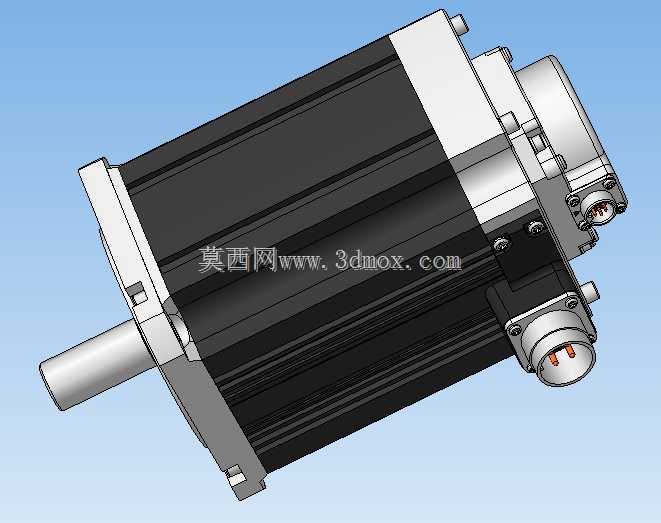

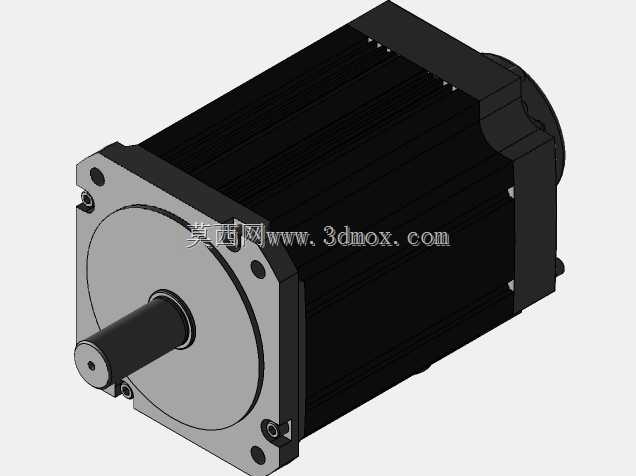

　　从功能特性上拆解，这款电机的本体采用了黑壳散热筋结构，定子外壳的轴向散热筋直接和机壳一体成型，没有额外拼接的散热附件，既减少了装配累积误差，也能在电机持续额定负载运行时，把绕组产生的热量通过筋条快速散到周围空气中，避免长时间运行导致的绕组温升过高、磁钢退磁问题。电机输出轴采用标准圆柱轴伸，轴端没有做额外的键槽设计？不对，仔细看结构，轴伸端的法兰安装面是标准方形止口，安装止口的同轴度公差控制在0.02mm以内，能保证电机和负载连接时的同轴度，减少联轴器的偏磨损耗。电机尾部的两个连接器分别是动力线接口和编码器反馈接口，采用侧出直角连接器设计，相比直出连接器能节省轴向安装空间，在设备内部布线时也不会因为线缆弯折半径问题导致接口受力损坏，连接器本身带密封锁紧结构，能达到工业现场常用的IP65防护等级，防止切削液、粉尘进入电机内部。

　　设计思路上，这款电机把编码器内置在电机后端盖内部，没有做额外的编码器外置安装座，缩短了电机整体的轴向长度，编码器和电机转子轴直接连接，没有中间传动齿轮或者同步带，消除了反馈环节的传动间隙，位置反馈的精度直接由编码器本身决定，能实现更高的位置控制刚性。电机的前后端盖都采用压铸铝合金材质，重量比铸铁端盖轻40%左右，同时端盖的轴承室采用过盈配合安装高精度深沟球轴承，前后轴承都添加了长效润滑脂，在额定工况下不需要定期补充润滑，减少设备维护工作量。转子部分采用表贴式磁钢结构，磁钢通过高强度耐高温胶粘贴在转子铁芯表面，外面套不锈钢护套防止高速旋转时磁钢甩出，这种结构的转子转动惯量适中，既不会因为惯量太小导致负载匹配时容易震荡，也不会因为惯量太大拖慢响应速度，适合绝大多数中等惯量的负载直接连接，不需要额外加减速机匹配惯量的场景。

　　从安装边界和外形尺寸来看，这款电机的安装法兰是标准的80mm方法兰，止口直径60mm，安装孔的孔距是70mm，轴伸直径19mm，轴伸长度40mm，整体机身长度不含轴伸大概在150mm左右，在做设备布局设计的时候，电机径向需要预留至少20mm的散热空间，轴向在连接器侧需要预留至少80mm的线缆弯折空间，避免线缆和周围的机架、其他部件产生干涉。安装的时候要注意，电机法兰和设备安装面之间的平面度公差要控制在0.05mm以内，如果安装面平面度太差，拧紧安装螺丝的时候会导致端盖变形，挤压轴承造成轴承卡滞、运行异响的问题。另外电机的动力线和编码器线要分开布线，间隔至少10cm以上，避免动力线的干扰串到编码器反馈线路里，导致位置反馈信号丢脉冲，影响控制精度。

　　在实际选型匹配的时候，这款350W级别的直流伺服电机额定扭矩大概在1.1N·m左右，瞬时最大扭矩能到3.3N·m，额定转速3000rpm，适合驱动负载惯量在转子惯量5倍以内的机构，如果负载惯量超过这个范围，就需要搭配对应减速比的行星减速机来做惯量匹配，不然会出现启动过流、定位超调的问题。电机本身的过载能力是3倍额定过载，能在短时间内输出大扭矩克服负载的静摩擦力，适合需要频繁启停、快速正反转的工况，比如飞剪机构、 pick-and-place 搬运机构这类需要快速响应的动作单元。另外这款电机的绕组采用了低齿槽转矩设计，铁芯的槽口做了斜槽处理，低速运行时的齿槽转矩波动控制在额定扭矩的2%以内，在低速做精密进给的时候不会出现爬行现象，能保证加工或者组装的精度一致性。
