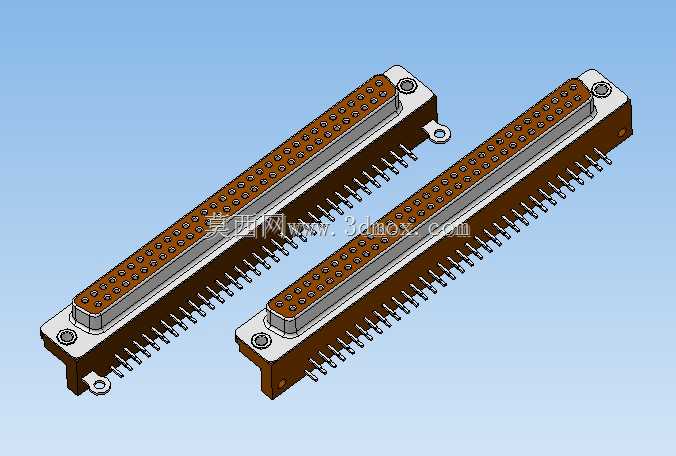

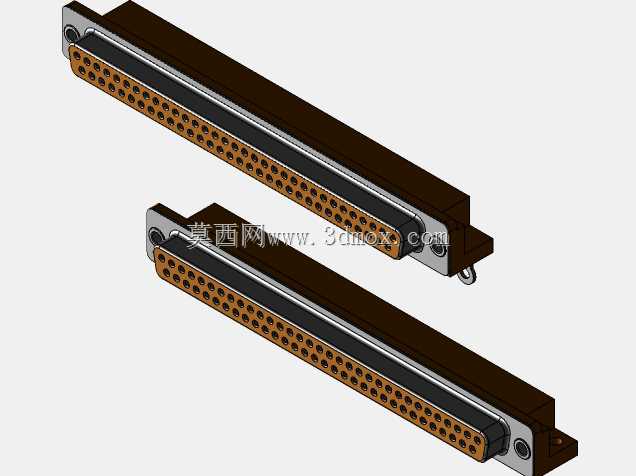

65针板对机箱插孔兼容D型插头连接器

　　在工业控制机柜、通讯机箱、测试测量设备的内部互连场景中，板对机箱壁的信号传输可靠性一直是结构设计与电气设计协同的核心难点，这类65针高密度D型插头兼容结构，正是为了解决多芯信号从PCB板端到机箱面板插孔的稳定对接需求而生。日常设备调试、运维过程中，经常遇到板端接插件与机箱开孔对位偏差、插拔受力不均导致针脚弯曲、接触电阻波动的问题，这款兼容结构在设计阶段就充分考虑了现场装配的公差余量，针板端的固定耳预留了0.2mm的安装调节间隙，能够适配机箱面板插孔的常规加工公差，避免硬装配导致的针体损伤。从功能特性来看，该接插件采用65芯高密度针脚排布，单排针脚间距符合D型连接器的通用规范，针体采用镀金铜基材，能够保证小信号传输过程中的接触稳定性，

　　适配低频控制信号、低速数据信号的传输需求，广泛应用于工控IO板卡、通讯接口扩展板、测试治具内部的板到面板信号转接场景。设计过程中，首先要匹配机箱插孔的D型轮廓定位特征，接插件本体的D型外壳与机箱插孔的D型卡槽形成防呆结构，从根源上避免反插导致的针脚损毁；其次针板端的焊针长度做了差异化处理，靠近固定端的焊针比中间位置焊针短0.3mm，能够适配波峰焊过程中的PCB板受热形变，避免虚焊、连焊问题。安装边界方面，接插件本体总长度适配标准1U机箱的面板安装空间，两侧固定孔的中心距与通用D型65芯连接器的安装孔位完全兼容，不需要对现有机箱开孔做二次修改即可直接替换，针板端的焊针伸出长度适配1.6mm厚度的常规PCB板，

　　焊接后焊针突出PCB背面的长度控制在1.2mm以内，不会与机箱内部的其他板卡、走线形成干涉。实际选型应用时，需要注意接插件的插拔力设计，这款结构的插拔力控制在单针0.3N左右，总插拔力不超过25N，既能够保证振动工况下的连接可靠性，不会因为设备运输、运行过程中的振动出现松脱，又不会因为插拔力过大导致现场运维人员插拔困难，甚至扯动PCB板导致焊盘脱落。外壳部分采用耐高温的热塑性材料注塑成型，能够承受波峰焊260℃的峰值温度，不会出现焊接过程中外壳变形、针脚移位的问题，金属固定耳采用不锈钢冲压成型，表面做钝化处理，长期在机箱内部使用不会出现锈蚀、接触不良的问题。在三维建模过程中，针脚的排布公差、外壳的定位止口尺寸、

　　固定孔的位置度都做了严格的参数化约束，每一个针脚的位置度公差控制在0.05mm以内，保证与标准D型插孔对接时每一根针都能顺利对位，不会出现个别针脚顶偏的问题；同时建模时预留了接插件尾部的走线空间，适配常规的压接排线焊接需求，不会因为尾部空间不足导致焊线后与周边结构产生干涉。很多工程师在设计这类板到面板的连接器结构时，容易忽略接插件与机箱面板之间的密封间隙，这款结构在D型外壳的法兰面预留了0.5mm的密封垫安装槽，需要IP防护的场景可以加装适配的导电密封胶垫，既能够提升电磁屏蔽性能，又能阻挡机箱外部的灰尘、潮气进入设备内部，提升设备在复杂工业现场的环境适应性。
