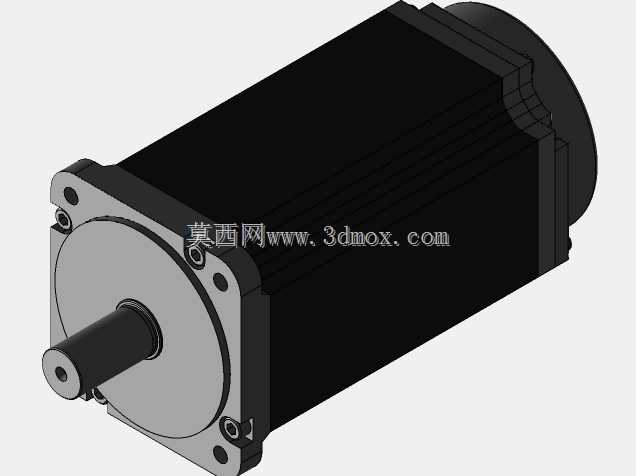

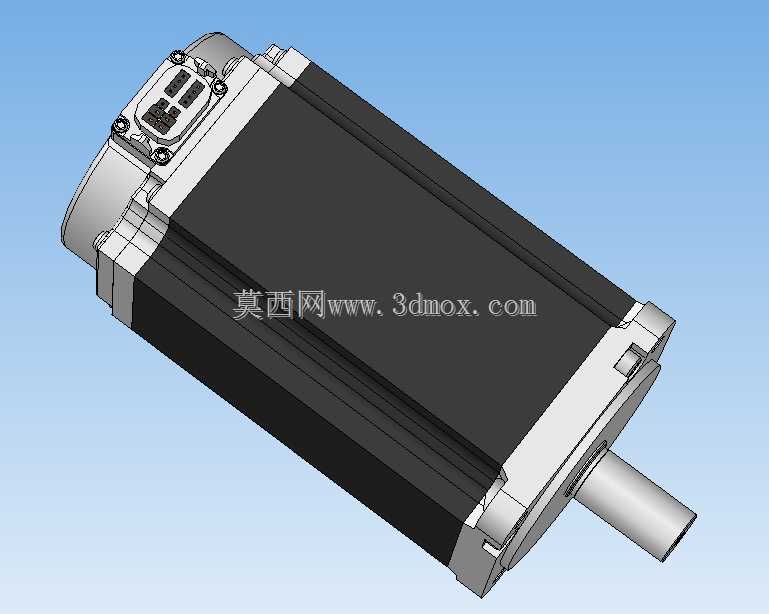

HKRT203W直流伺服电机三维结构

　　这款HK RT203W直流伺服电机的三维结构，在建模阶段优先考虑了自动化产线集成时的安装适配性，主体采用方型定子外壳搭配圆形输出轴端的结构，外壳表面做了轴向散热筋设计，在连续高负载运行场景下能有效扩大散热面积，降低绕组温升，适配电子制造、精密装配、数控加工等需要频繁启停、精准调速的工位驱动需求。从实际选型适配的角度看，该电机的输出轴采用标准光轴配合键槽的连接形式，可直接搭配同步轮、联轴器、行星减速机等传动部件，不需要额外做轴端转接加工，能缩短设备装配的调试周期；尾部的集成接线端子采用快插式结构设计，端子座做了定位凸台，接线时可避免插针错位，同时端子外部预留了防水密封槽，可适配有少量切削液、粉尘的车间工况，

　　不需要额外加装外置接线防护盒。建模过程中对安装边界做了精准还原：电机本体的安装法兰位于输出轴端，法兰上的四个安装孔采用对称分布设计，孔位公差按照IT7级精度做了配合预留，既可以用法兰面直接贴装在设备安装立板上，也可以搭配卧式安装支架做水平固定，两种安装方式的重心都落在安装支撑面范围内，高速运行时不会产生额外的偏载振动。定子部分的方形外壳边长、电机总长度、轴伸长度、轴径这些核心安装尺寸都做了参数化建模，结构工程师在做整机布局时，可以直接提取这些尺寸做干涉检查，不需要反复核对二维样本参数，能有效避免布局阶段出现的安装空间预留不足问题。从功能特性上看，这款电机内置高分辨率位置反馈元件，尾部的编码器腔做了独立密封设计，可隔绝外部油污、

　　铁屑侵入，保证位置反馈精度；转子部分做了动平衡校正结构，在3000rpm额定转速下运行时，振动幅值可控制在0.02mm以内，适配精密检测设备、半导体分拣机构这类对运行平稳性要求极高的场景。建模时还还原了电机本体的细节结构：外壳上的接地标识凸台、接线端子的引脚定义标识、轴端的防锈保护倒角、安装孔的沉台结构，这些细节在做虚拟装配时可以直接用来做装配工艺模拟，比如接线时的线缆弯曲半径预留、安装螺栓的长度选型、轴端连接件的轴向定位，都能在三维环境下完成验证，减少实物试装时的整改次数。在实际应用场景中，这类直流伺服电机常被用在锂电池卷绕设备的张力控制工位、3C产品组装的螺丝锁付机构、包装设备的送膜辊驱动、医疗检测设备的样本传送机构上，

　　相比普通异步电机，它的低速扭矩输出更平稳，调速范围更宽，位置控制精度更高，能满足不同工艺段的运动控制需求。建模时对电机的内部结构也做了合理的层级划分，定子绕组、转子磁钢、轴承、编码器、端盖这些部件都做了独立的零件建模，工程师在做电机维护模拟、故障拆解演示时，可以直接调用对应零件做拆装动画，不需要额外拆分模型；同时各零件的配合面都做了贴合处理，没有多余的干涉面，导入到各类三维仿真软件中做模态分析、热仿真时，不需要做大量的几何清理工作，能提升仿真前处理的效率。考虑到不同设备的布线需求，接线端子的朝向在模型中做了可旋转的结构预留，工程师可以根据设备内部的线缆走向，调整端子座的安装方向，避免线缆与周边机构产生摩擦干涉；电机外壳的四个角做了R角过渡处理，既可以避免安装时划伤操作人员，也能减少应力集中，提升外壳的结构强度，在设备运输或者运行产生振动时，不会出现外壳开裂的问题。
