三菱NF225-SVU三极塑壳断路器结构

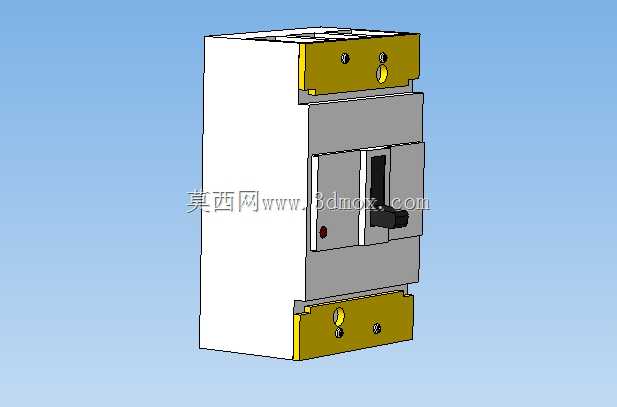

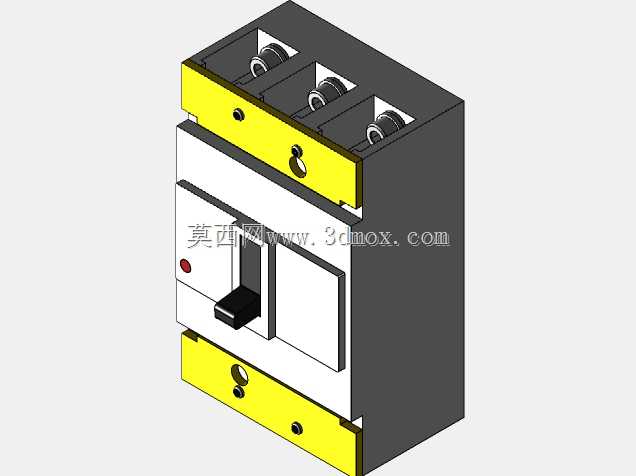

　　这款三极塑壳断路器的三维结构还原，完全贴合低压配电场景的实际选型与安装需求，日常在工厂低压进线柜、车间二级配电箱、设备配套动力柜里都能见到同规格产品的身影，核心作用是在配电回路出现过载、短路故障时快速切断电源，避免故障范围扩大，同时也可作为回路的手动分合开关，在设备检修时提供明显的断开点，保障运维人员的作业安全。从结构设计逻辑来看，这款断路器采用模块化的塑壳封装思路，上下两端的黄褐色接线端区域分别对应电源进线侧与负载出线侧，每个极位都预留了足够的接线空间，适配对应线径的铜排或电缆压接，接线端子旁设置的固定孔位，能保证接线完成后端子不会因外力拉扯出现松动，避免接触不良引发的温升问题。中间的灰色操作区域集成了操作手柄、

　　状态指示与脱扣机构，操作手柄的行程设计符合低压电器的操作力标准，手动分合闸时的反馈力度清晰，不会出现卡滞或虚位，手柄旁的红色小凸点是故障脱扣指示，当断路器因故障自动分闸时，该指示会弹出，运维人员可以快速判断分闸原因，区分是人为操作分闸还是故障触发的保护动作。外壳主体采用白色阻燃工程塑料材质，建模时还原了壳体表面的加强筋结构，这些筋位并非装饰结构，一方面能提升壳体的抗冲击强度，避免安装或运输过程中受外力碰撞出现壳体开裂，另一方面也能在内部元件发生短路燃弧时，承受一定的内部压力，防止壳体炸裂引发安全事故。从安装边界来看，这款断路器采用标准导轨加螺丝固定的兼容设计，背部的卡扣结构适配行业通用的35mm标准安装导轨，

　　同时壳体四角预留的固定孔位，也支持在安装板上用螺丝直接固定，适配不同柜型的安装需求；整体外形的宽度、高度与深度尺寸，完全匹配225A电流等级塑壳断路器的行业通用安装尺寸，在做柜内布局建模时，可以直接替换同电流等级的其他品牌断路器，不需要重新调整安装梁的开孔位置与母排的走向。在做三维建模还原的过程中，特意保留了内部脱扣机构的装配间隙，操作手柄与内部连杆的运动行程完全符合实际产品的动作逻辑，转动过程中不会出现零件干涉的问题；进出线端的接线端子结构，也还原了压线螺丝的装配位置，在做配套的铜排设计时，可以直接参考端子的位置与尺寸，确定铜排的折弯角度与连接孔位，减少实际生产中的配钻工作量。对于电气柜结构设计人员来说，

　　这类精准的元件模型能大幅提升柜内布局的效率，不需要反复核对样本尺寸调整布局，也能避免因尺寸误差导致的母排干涉、接线空间不足等问题；对于设备选型人员来说，可以通过模型直观了解断路器的安装空间需求，提前在设备的电气仓内预留足够的安装位置与操作空间，保证后期运维时能顺利操作手柄、完成接线作业。实际应用中，这类三极断路器主要用于三相交流动力回路的保护，相比微断来说分断能力更强，能承受更大的短路电流冲击，适合作为车间主回路、大功率设备进线端的保护元件，模型还原的壳体散热筋结构，也对应了实际产品的散热设计，在大电流长期工作时，能通过壳体表面的筋位增加散热面积，降低壳体内部的温升，保证脱扣机构的动作稳定性，避免因温升过高导致的误脱扣问题。
