法兰安装式三针电源公座连接器结构

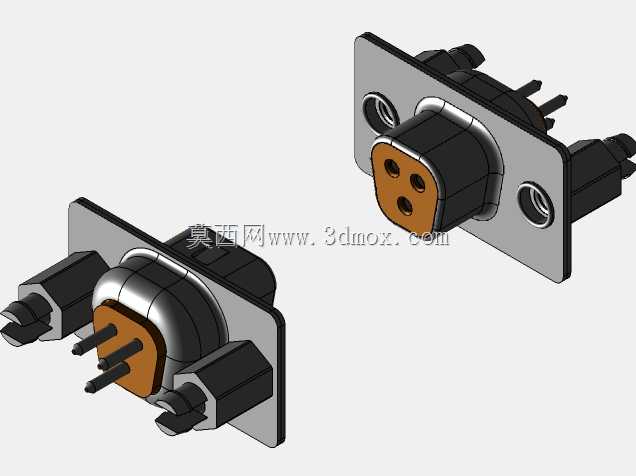

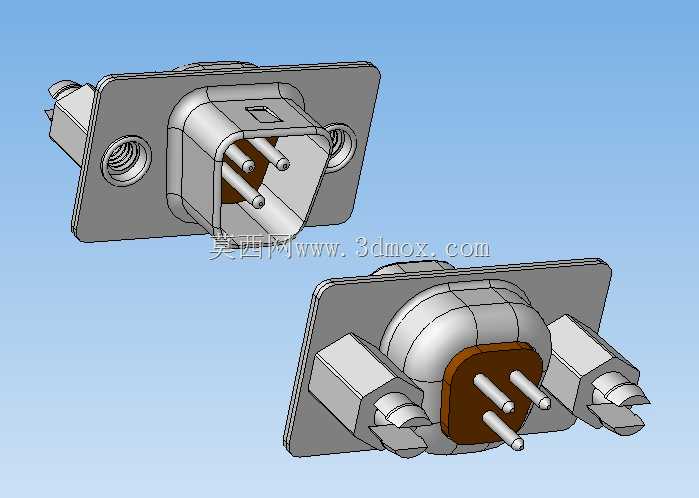

　　这款三针公座连接器，是工业电气连接场景里常用的板装式电源接插件，日常在工控机柜、小型机电设备、仪器仪表的电源输入端口设计中十分常见，核心作用是实现设备端与供电线缆的可靠插拔式连接，避免硬接线带来的拆装维护不便问题。从结构设计来看，整体采用带安装法兰的面板安装形式，法兰板上预留了两个对称的螺丝固定孔，安装时可以直接将连接器嵌入设备面板的预留开孔，通过两侧的螺丝将法兰压紧在面板内壁，安装后不会出现轴向窜动，法兰与面板贴合的平面做了平整度控制，能减少安装后的缝隙，避免灰尘从安装缝隙进入设备内部。接触端采用三根圆柱形插针，插针根部做了台阶限位结构，插针压入绝缘基座后不会出现轴向退针的问题，插针的外露长度经过匹配设计，与对应母座对插时，

　　三根插针能同步进入母座的接触簧片内，不会出现单针先接触导致的通电时序偏差问题。绝缘基座采用耐高温绝缘材质，插针与基座之间的结合面做了密封槽设计，能避免插针与金属安装法兰之间出现爬电风险，基座尾部的出线端做了圆弧过渡结构，线缆焊接到插针尾部后，弯折时不会被基座棱角割破线皮。两侧的固定螺柱采用内嵌式金属螺母结构，与对应母座对接时，可以通过母座上的螺丝拧入这两个螺母，实现公母座的锁紧，避免设备运行过程中受振动影响出现接插件松脱的情况，螺柱的位置度公差控制在0.1mm以内，保证公母对插时螺丝能顺利对位，不会出现错孔无法锁紧的问题。从安装边界来看，法兰板的外形尺寸适配常规的工业设备面板开孔规格，安装孔的中心距符合行业通用的接插件安装尺寸标准，

　　设计选型时不需要额外定制开孔尺寸，可以直接替换同规格的现有接插件，降低设备改型的设计成本。插针的载流能力按照常规小功率设备的供电需求设计，接触电阻控制在毫欧级，长时间通流时插针的温升不会超过绝缘材质的耐温阈值，避免出现绝缘基座受热变形的问题。在实际设备装配场景中，这款连接器的安装流程十分简便，先将连接器从面板内侧嵌入开孔，对齐两侧安装孔后拧入固定螺丝即可完成座体固定，之后将供电线缆的线芯分别焊接到三根插针的尾部焊杯内，套上绝缘热缩管就能完成内部接线，后期设备维护时只需要拔下外部的母头线缆就能断开电源，不需要拆解设备内部的接线，大幅提升现场维护的效率。结构建模过程中，对插针的同轴度、法兰安装面的平面度、

　　固定螺母的位置度都做了公差配合校验，所有相邻部件之间都预留了合理的装配间隙，不会出现装配干涉的问题，绝缘基座的壁厚均匀，避免注塑生产时出现缩痕、缺料的成型缺陷，金属部件的边缘都做了倒角处理，不会在装配过程中划伤操作人员的手部或者线缆外皮。
