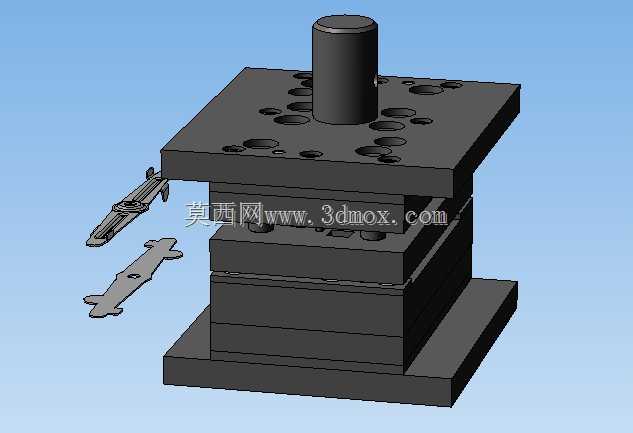

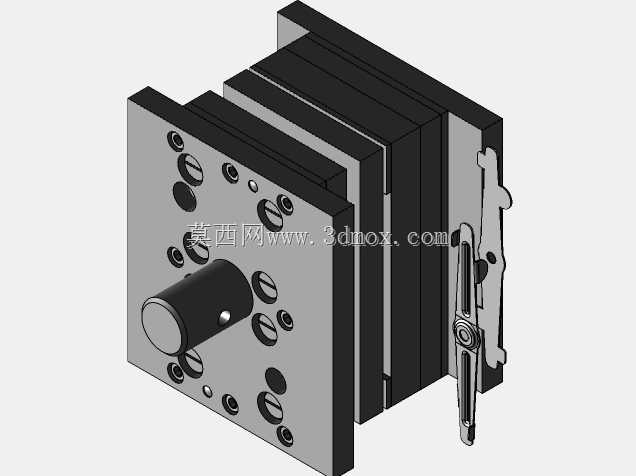

金属薄板双面弯曲成型冲压工装结构

　　这套双面弯曲成型印模属于冷冲压工序用的成型工装，主要应用于五金冲压加工车间的批量板类零件生产场景，适配常见的开式可倾压力机、闭式单点压力机等常规冲压设备安装使用，针对需要双侧同步弯曲成型的薄金属板类零件加工，能在单次冲压行程内完成零件两个方向的弯曲成型作业，避免分序冲压带来的定位误差、成型角度偏差问题，有效提升薄壁异形五金件的成型一致性。从结构设计逻辑来看，整套工装采用模座叠层式的经典冷冲模架构，上下模座通过导柱导套组件实现精准合模导向，保证上下模仁的对位精度控制在0.02mm以内，避免合模错位导致的零件压伤、成型尺寸超差问题。上模部分集成了模柄结构，可直接与压力机滑块的安装孔配合锁紧，不需要额外加装过渡连接法兰，

　　适配多数通用压力机的滑块安装接口尺寸，模柄的同轴度公差按照IT7级精度设计，保证冲压过程中上下模的运动轨迹与滑块行程方向完全重合，减少侧向力对导柱导套的异常磨损。中间的成型工位采用分体式镶块设计，弯曲成型的工作刃口部分单独采用合金工具钢制作镶件，通过螺钉和销钉固定在模架本体上，当刃口出现磨损、崩缺时，不需要拆解整套模架，仅需要更换对应位置的成型镶块即可快速恢复工装精度，大幅降低工装的维护成本和停机维修时间。下模部分设置了弹性卸料结构，内置矩形螺旋压缩弹簧提供卸料力，在冲压成型完成后、上模回程的过程中，卸料板会将卡在上模成型块上的板料平稳推出，避免零件粘模导致的取件困难、零件变形问题，

　　同时卸料板在合模过程中也会提前压紧待加工的板料毛坯，防止板料在弯曲成型过程中出现滑移、起皱缺陷，保证成型后零件的平面度和弯曲角度稳定性。从安装边界尺寸来看，整套工装的下模座为正方形结构，安装孔位按照常规压力机的工作台T型槽间距设计，可直接通过T型螺栓压紧固定在压力机工作台上，不需要额外加工过渡安装板，上模的闭合高度、开模行程预留量适配100吨到160吨级通用压力机的参数范围，不需要对设备进行改造即可直接上机使用。在实际生产应用中，这类双面弯曲成型工装主要加工的是厚度0.8mm到3mm之间的冷轧钢板、不锈钢板、铝合金板类零件，常见的加工零件包括电器五金支架、汽车小型冲压连接件、家具五金配件等需要双侧折弯成型的零件，

　　相比传统的单工序弯曲模，这套工装将两道弯曲工序整合到一套模架内，减少了一次零件装夹定位的环节，单工序生产效率可提升40%以上，同时因为减少了二次定位的误差累积，成型后零件的两个弯曲面的相对位置公差可以稳定控制在0.05mm以内，批量生产的尺寸一致性远高于分序加工的工艺方案。设计过程中，成型镶块的弯曲圆角半径根据加工板材的厚度进行了匹配优化，针对不同材质的板材延伸率特性设置了合理的回弹补偿角，通过在成型块上预留1°到3°的回弹补偿量，保证冲压卸压后零件的弯曲角度刚好落在图纸要求的公差范围内，不需要后续额外的人工整形工序。模架的导柱导套采用可拆卸式的过盈配合结构，导套内部设置有储油槽，日常维护时仅需要定期加注冲压润滑油即可保证导向副的润滑状态，延长导向部件的使用寿命，整套模架的所有模板零件均采用45号钢调质处理，基础硬度达到HB220-250，具备足够的刚性承受冲压过程中的冲击载荷，不会因为长期冲压受力出现模板变形、精度丧失的问题。在实际调试过程中，只需要根据加工板材的厚度调整压力机的滑块闭合高度，配合调整下模弹性卸料组件的预紧力，即可快速适配不同厚度板材的成型需求，不需要对模架主体结构进行改动，工装的通用适配性较强，适合多品种小批量的五金冲压生产场景使用。
