双行程交叉滚轮式直线导轨结构

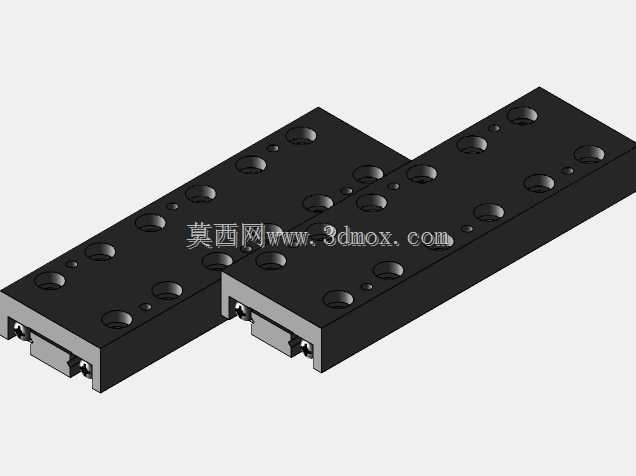

　　在非标自动化生产线、精密检测工位、小型模组滑台的设计场景里，直线导向部件的选型往往直接决定整套机构的运行精度与负载表现，常规滚珠导轨对安装面的平行度公差要求严苛，在部分安装空间紧凑、安装基准加工精度有限的工位，很容易出现滑块卡滞、预紧力波动过大的问题，带交叉滚轮的线性导轨正是针对这类场景优化的导向方案。这套结构包含两款不同行程的导轨组件，分别对应短行程高频往复与中行程点位移动的使用需求，滚轮采用交叉排布的设计逻辑，相邻滚轮的轴线呈90度交错布置，可同时承受来自垂直方向、水平侧向以及倾覆方向的复合载荷，相比同规格滚珠导轨，其滚动体与导轨滚道的接触为线接触形式，额定动载荷表现更优，在承受冲击负载时的应力分布更均匀，

　　不会出现滚珠点接触带来的局部应力集中问题。从设计思路上看，这套导轨的滚道直接加工在导轨基体的安装侧面，无需额外镶嵌滚道条，简化了加工工序的同时也避免了镶嵌件带来的装配累积误差，滚轮组件集成在滑块内部，采用预紧可调的结构，可根据实际使用的负载大小、运行速度要求调整滚轮与滚道之间的预压量，既可以在轻载高速场景下调低预压降低运行阻力，也能在重载切削、高刚性要求的工位上调高预压提升整体结构刚性，消除传动间隙。安装边界方面，导轨基体采用标准矩形截面设计，底面为整面安装基准，可直接通过沉头螺钉固定在设备安装基板上，安装孔位采用等间距排布，适配多数通用模组的安装孔距标准，无需额外加工转接板；滑块的安装面同样预留了标准螺纹孔阵列，

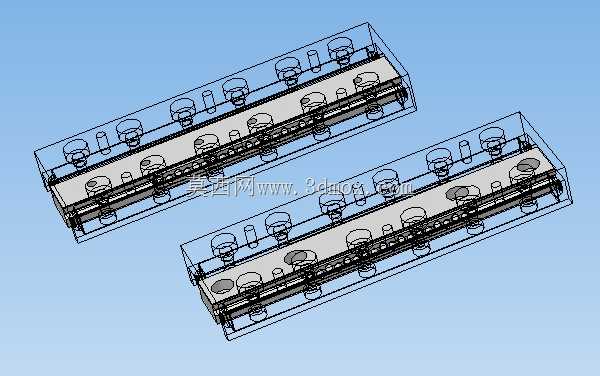

　　可直接连接负载工装、滑台面板等部件，两款行程规格的导轨截面尺寸保持一致，仅在整体长度、滑块可移动行程上存在差异，方便设计人员在同一套设备的不同工位做通用化选型，减少备件种类。实际使用中，这类交叉滚轮导轨对安装面的公差容忍度更高，即使安装基面存在小幅的平行度偏差，滚轮可通过自身的微小浮动自适应补偿偏差，不会出现卡滞现象，运行过程中的噪音水平也低于同规格滚珠导轨，适合在3C电子组装、小型工件搬运、精密检测仪器的移动工位使用，其滚动体的润滑周期更长，维护频次更低，在无尘车间、洁净工位使用时也能满足低发尘的要求。建模过程中对滚轮与滚道的配合间隙做了精准还原，每一组交叉排布的滚轮都对应独立的安装轴位，可直观看到滚轮的排布逻辑与预紧调整结构，

　　导轨两端预留了缓冲安装位，可加装油压缓冲器或限位块，避免滑块超程脱出，整体结构没有冗余设计，所有特征都对应实际加工与装配需求，可直接作为选型参考、模组改制的基础模型使用，在做非标滑台设计时，可直接调用该模型核对安装尺寸，验证与周边机构的干涉情况，减少重复建模的工作量。
