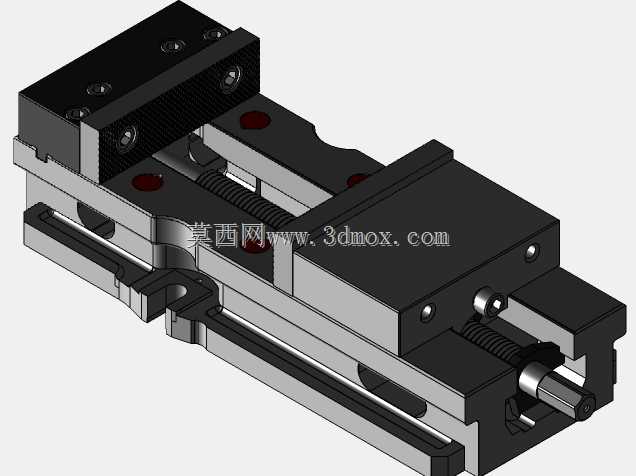

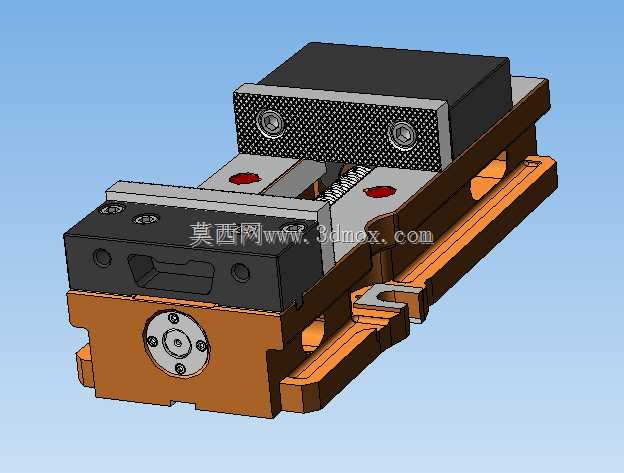

Autowell CH690X202手动精密机用虎钳结构

　　在常规铣削、磨削、钻削等机床加工作业场景中，工件的可靠装夹是保障加工精度的核心前提，这款手动虎钳正是针对中小尺寸金属零件的机加工装夹需求设计的通用工装，可直接安装在铣床、磨床、钻床以及加工中心的工作台面上，适配多品种小批量的机加工生产场景，也能满足工装维修、单件试制环节的装夹需求。从结构设计逻辑来看，这款虎钳采用了固定钳身搭配滑动活动钳身的经典布局，底部的长条形安装基座设置了通长的T型槽安装位，可配合机床工作台的T型槽螺栓完成快速固定，安装时可根据加工工位需求调整虎钳在工作台面上的位置，基座两侧的定位基准面经过精加工处理，安装时可贴靠工作台的定位边，快速找正钳身与机床进给轴的平行度，减少装夹找正的辅助时间。

　　钳身的夹紧驱动采用丝杠副传动结构，转动端设置在钳身的固定端侧，操作端的圆形端盖内置推力轴承，可抵消夹紧过程中产生的轴向反作用力，降低操作时的转动阻力，即便是大夹紧力需求下，操作人员也可通过标准加力杆完成可靠锁紧，不会出现丝杠卡滞、操作费力的问题。丝杠与活动钳身的连接采用浮动式结构，可补偿长期使用后产生的磨损间隙，避免活动钳身在夹紧过程中出现上翘偏移，保障钳口夹紧面与安装基准面的垂直度，防止装夹工件出现位置偏差。钳口部分采用了可更换式设计，固定钳身与活动钳身上的钳口板均通过内六角螺栓紧固，钳口夹持面加工有细密的网状防滑齿纹，可增大与工件接触面的摩擦力，即便是承受较大切削力的粗加工场景，也能避免工件出现滑移、走位问题；

　　当钳口齿纹出现磨损、或者需要装夹异形工件时，可快速拆卸更换对应规格的钳口板，无需整体更换钳身，降低工装的维护成本。钳身中部设置了两个带红色防尘盖的润滑注油点，可定期向内部的丝杠传动副、滑动导轨面加注润滑脂，减少滑动面的磨损，延长虎钳的使用寿命，同时防尘盖可阻挡加工过程中产生的切屑、切削液进入传动腔体内，避免杂质卡滞传动结构。活动钳身与基座的滑动配合面采用了加宽导轨设计，相比窄导轨结构的虎钳，其抗倾覆力矩能力更强，装夹高度较高的工件时，可承受更大的侧向切削力，不会出现钳身偏转、晃动的问题。从安装边界尺寸来看，这款虎钳的钳身宽度适配常规中小型机床的工作台安装空间，钳口最大张开距离可覆盖200mm级长度的零件装夹需求，

　　整体高度控制在机床刀具的有效加工行程范围内，不会出现工件装夹后刀具无法到达加工位置的问题。在实际使用过程中，这款虎钳的操作逻辑十分简便，操作人员只需通过转动端部的操作手轮带动丝杠转动，即可驱动活动钳身沿基座导轨平移，完成工件的夹紧与松脱，无需额外的液压、气动动力源，适合没有外接动力配置的普通机床使用，也可作为钳工台的配套工装完成手工修配、划线等作业的工件装夹。钳身的主体结构采用高强度铸铁材质，经过时效处理消除内应力，长期使用不会出现基准面变形的问题，所有配合面均经过精密磨削加工，钳口的夹持平行度、垂直度均满足精密加工的装夹精度要求，可保障工件装夹后的位置精度，减少因装夹误差导致的加工尺寸超差问题。在设计细节上，这款虎钳还在基座的滑动面两侧设置了切屑导流斜面，加工过程中产生的切屑可沿斜面自然滑落，不会堆积在滑动导轨面之间，日常清理维护时只需用毛刷即可快速清扫残留切屑，无需拆解钳身即可完成日常保养。针对不同的加工场景，这款虎钳还可配合组合夹具使用，比如在装夹圆形工件时，可更换带V型槽的专用钳口板，完成轴类零件的可靠装夹；在装夹薄壁零件时，可更换软质钳口板，避免夹持力过大导致工件变形，适配不同材质、不同形状零件的装夹需求。
