三菱NV125-SVU三极塑壳断路器结构模型

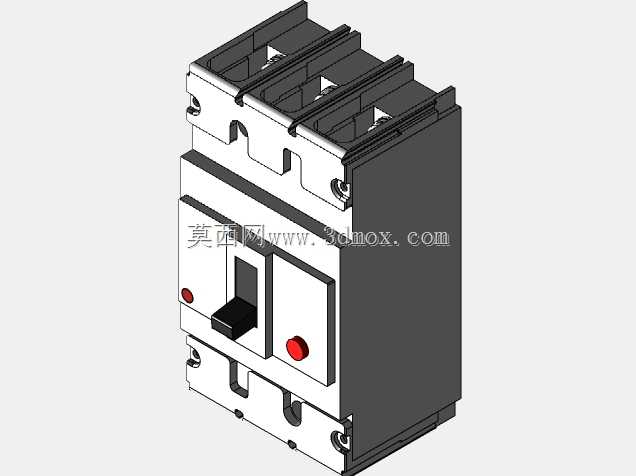

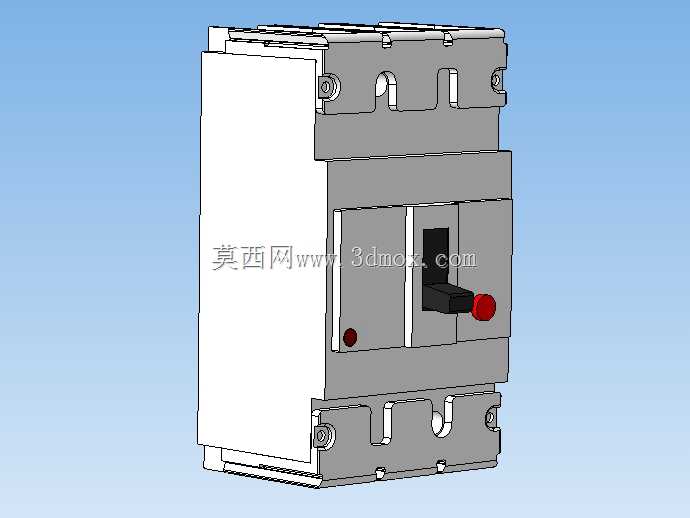

　　在低压配电系统的终端配电、动力回路保护场景中，塑壳断路器是承担过载、短路保护以及线路正常通断操作的核心元件，这款三极塑壳断路器的三维结构还原，完全围绕实际工程安装与选型需求搭建，没有冗余的装饰性结构，所有特征都对应实物的功能与装配逻辑。从实际应用场景来看，这类三极断路器主要用于工业厂房三相动力回路、商用建筑低压进线支路、设备配套电控柜的主开关位置，可同时对三相线路进行过载延时保护、短路瞬时保护，部分工况下还可作为线路的隔离开关使用，在检修时提供明显的断开点，保障运维人员的操作安全。从功能特性上看，模型还原了操作手柄的分合闸位置特征，手柄处于上方位置时对应合闸导通状态，下方位置对应分闸断开状态，中间位置则对应故障脱扣状态，

　　运维人员可直接通过手柄位置快速判断回路工作状态；正面的红色按钮是分闸操作按钮，可在紧急情况下直接按下触发分闸，旁边的红色小圆点是故障脱扣指示，当回路因过载或短路触发脱扣后，该指示点会弹出，提示运维人员回路出现故障，排查完成后需要将手柄向下扳动再向上合闸才能复位，这一细节在建模时做了精准还原，方便做电控柜布局时模拟操作空间是否充足。设计思路上，整个模型采用模块化的结构拆分逻辑，上部是三个独立的极柱接线腔，每个极柱对应一相线路的进出线接线位，接线端子的安装槽做了沉台设计，对应实物的接线端子压紧结构，建模时预留了接线端子的安装空间，可直接配合铜排或线缆模型完成整柜布线模拟；中部是操作机构与脱扣器的安装腔体，

　　外壳的加强筋结构完全按照实物的受力位置布置，既可以保证外壳的结构强度，在分断短路电流时承受内部的冲击压力，又能合理控制外壳壁厚，减少材料用量；下部是出线端的接线腔，和上部进线腔结构对应，进出线接线位的间距符合低压电器的安全爬电距离要求，避免相间击穿风险。外形尺寸与安装边界方面，模型严格按照实物的安装尺寸还原，底部的安装孔位间距、安装孔的孔径都对应实际安装要求，在做电控柜安装板布局时，可直接调用该模型核对安装孔位，不需要二次测量尺寸；断路器本体的侧面预留了扩展附件的安装槽，可加装辅助触点、分励脱扣器、欠压脱扣器等扩展附件，建模时保留了这些安装槽的结构特征，方便设计人员根据项目需求模拟附件安装后的整体尺寸，

　　避免出现附件安装后与柜内其他元件干涉的问题；操作手柄的操作行程空间也做了对应还原，在柜门板开孔设计时，可直接参考模型的手柄突出高度、操作摆动范围，确定门板开孔的尺寸与操作手柄的安装位置，保证柜门关闭后操作手柄可正常动作，不会出现卡滞。另外，模型还原了外壳的散热槽结构，在断路器大电流工作时，这些散热槽可增加外壳的散热面积，降低内部温升，建模时这些散热槽的尺寸、位置都和实物一致，在做柜内温升模拟时，可直接基于该模型的外壳特征进行仿真分析，不需要重新构建散热结构。对于结构设计人员来说，这个模型可直接用于低压配电柜、动力控制柜的三维布局设计，核对元件之间的安全间距、接线空间、操作空间；对于设备选型人员来说，可通过模型直观了解断路器的外形特征、安装方式，提前预判安装过程中可能出现的干涉问题；对于三维建模从业者来说，该模型的结构拆分逻辑、细节特征处理方式，也可作为低压电器类产品建模的参考案例，掌握这类工业电器产品的建模优先级，优先保证安装尺寸、操作空间、接口位置的准确性，再逐步还原外观细节，避免过度追求外观渲染效果而忽略工程实际使用的核心需求。在实际工程应用中，这类塑壳断路器的选型需要匹配回路的额定电流、分断能力，而三维模型的精准还原，可帮助设计人员在选型阶段就完成柜内布局的校验，减少后期生产装配时的干涉问题，提升电控柜的设计效率，降低设计变更的概率。
