正交交叉管道连接固定抱箍式管夹

　　在流体输送管路布设、设备气液管线排布、轻型框架杆件拼接的现场作业中，经常会遇到两根呈90度正交走向的圆管需要在交叉点位做相对位置固定的需求，这类场景下如果采用独立管卡分别固定两根管道再做拼接，不仅会占用更多安装空间，还容易因为两个固定件的装配公差累积，导致两根管道的正交角度出现偏差，长期受管路振动、介质冲击影响时，连接点位容易出现松动移位，甚至引发管路密封失效、杆件连接刚度不足的问题。这款交叉固定管支架就是针对这类正交管路/杆件的固定需求设计的一体式连接件，区别于传统分体拼接的固定方案，它采用两个轴线垂直相交的环形抱箍作为主体结构，两个抱箍腔体分别对应穿装两根正交布置的圆管，单个零件即可完成交叉点位的双向固定，大幅减少了现场安装的零件数量，也从结构上消除了分体连接件带来的装配累积误差。

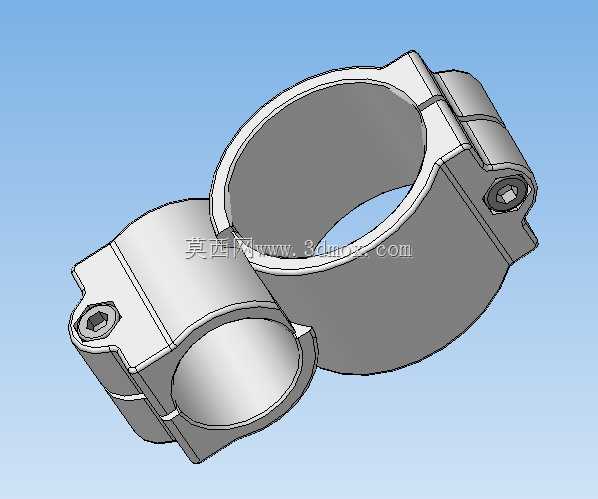

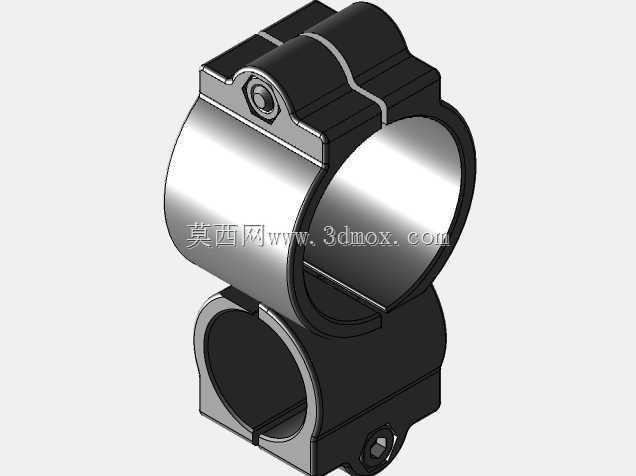

　　从结构设计逻辑来看，这款管支架的两个抱箍采用一体化成型的主体结构，两个环形腔体的轴线严格保持空间垂直，相交位置做了圆滑的壁厚过渡，避免直角连接处出现应力集中问题，提升零件整体的结构强度。每个抱箍的侧边都设计了开口式的锁紧结构，搭配内六角锁紧螺栓实现抱箍的抱紧动作：安装时先将两个抱箍的锁紧螺栓松开，把抱箍开口撑至略大于管道外径的尺寸，分别将两根待固定的圆管穿入对应抱箍腔体内，调整好管道的轴向位置与正交角度后，依次拧紧两个锁紧螺栓，依靠抱箍内壁与管道外壁的静摩擦力即可实现两根管道的相对位置固定，不需要在管道表面额外打孔、焊接，不会破坏管道本身的结构完整性与防腐层，也方便后期管路调整、维护时的拆装作业。

　　从实际使用的适配场景来看，这款管支架可适配外径25mm的标准圆管，既可以用于工业设备中压缩空气管路、冷却水管路、低压输油管路的交叉点位固定，也能用于模块化精益管货架、生产线物料架、轻型设备防护围栏的圆管杆件交叉连接，还可应用在农用灌溉管路、家装给排水管路的明装交叉点位固定场景。抱箍的内壁设计为与圆管外径完全贴合的圆弧面，锁紧后接触面积大，抱紧力分布均匀，不会出现局部应力过大压伤薄壁管道的问题，同时能提供足够的防滑移阻力，即使管路存在一定幅度的振动，也能保持固定位置不偏移。

　　在安装边界方面，这款一体式交叉管支架相比两个独立管卡拼接的方案，外形轮廓更加紧凑，两个抱箍的连接位置没有额外的拼接凸台，安装后占用的空间更小，在管路排布密集、安装空间受限的场景下也能顺利布置。设计时对抱箍的壁厚做了针对性优化，在保证足够抱紧强度与结构刚性的前提下，尽可能控制零件的整体重量，不管是金属切削加工、金属压铸还是工程塑料注塑成型，都能有较好的工艺适配性，可根据不同的使用场景选择碳钢镀锌、304不锈钢、增强尼龙等不同材质加工，分别适配普通工业环境、腐蚀环境、轻量化低载荷场景的使用需求。

　　在细节设计上，锁紧螺栓的安装位置做了沉台设计，螺栓拧紧后头部完全沉入沉台内部，不会突出于支架外表面，避免安装后突出的螺栓头剐蹭周边管线、线缆或者作业人员，提升安装后的安全性。两个抱箍的相交位置做了内孔的圆滑过渡，穿装管道时不会有尖锐棱角刮伤管道表面的防腐涂层或者密封件，能有效延长配套管路的使用寿命。相比传统的焊接固定、打孔螺丝固定的方式，这种抱箍式的交叉固定方案不需要复杂的现场加工，仅需要常规内六角扳手即可完成全部安装作业，对现场安装人员的技能要求更低，安装效率更高，也能满足后期管路改造、位置调整时的重复拆装需求，不会造成零件的不可逆损坏。
