25mm管径正交交叉管道紧固连接支架

　　在流体输送管路搭建、模块化工业框架组装、轻型设备管线排布的现场作业里，经常会遇到两根不同走向的圆管需要在空间正交位置做刚性固定的需求，这类场景下如果采用焊接方式固定，不仅会破坏管材表面的防腐层，后续管路调整、拆解维护也极为不便，而采用分体式的交叉固定管支架，就能在不损伤管材的前提下实现两根正交圆管的可靠锁紧，适配25mm外径的常规圆管安装需求。

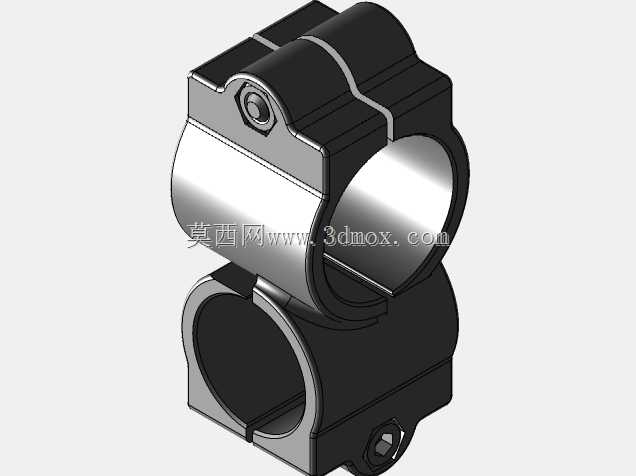

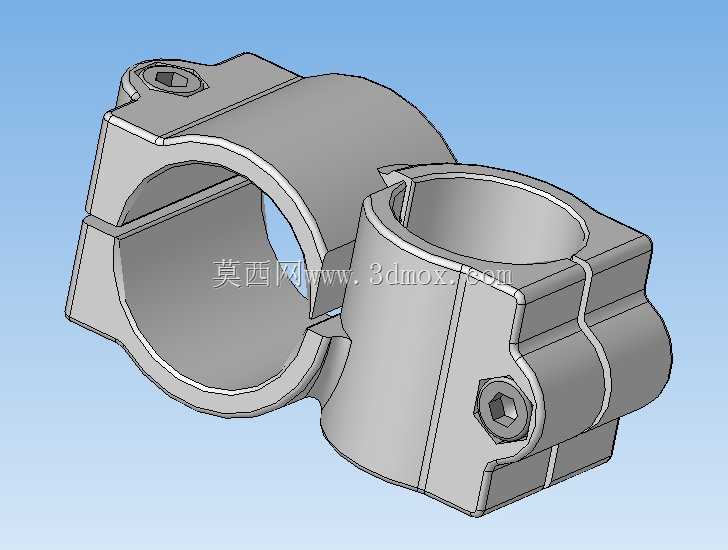

　　这款交叉固定管支架采用两个对称的对夹式卡箍结构一体化成型设计，两个卡箍的轴线呈90度空间垂直布局，分别对应两根交叉布置的圆管，每个卡箍都采用开口式抱合结构，侧面预留内六角螺栓锁紧位，安装时先将两个卡箍的开口侧分别对准待固定的两根圆管卡入，再依次拧紧两个锁紧螺栓，就能让卡箍的内圆柱面完全贴合圆管外壁，依靠抱紧产生的静摩擦力实现两根管道的相对位置固定，避免管路受流体冲击、外力触碰时出现移位、角度偏转的问题。

　　从结构设计的角度来看，这款支架的两个卡箍连接部位做了加厚的过渡圆角处理，避免直角连接处出现应力集中的问题，在长期受管路振动、交变载荷的工况下，不会出现连接部位断裂的失效情况。卡箍的内孔直径严格匹配25mm外径的圆管公差范围，内壁没有额外的凸起或凹槽，不会在抱紧时对管材表面造成压痕损伤，适配镀锌钢管、PVC硬管、铝合金圆管等多种常见材质的管路安装。每个卡箍的开口侧都做了微小的外张导向角，现场安装时不需要额外撬动开口就能快速套入管材，降低高空作业、狭小空间内的安装难度。锁紧螺栓采用标准内六角圆柱头规格，配套的沉头孔位完全贴合螺栓头外形，拧紧后螺栓头不会突出支架表面，避免安装后突出部位剐蹭周边管线、操作人员衣物，整体结构更为紧凑。

　　在实际安装边界上，这款支架安装完成后，两个卡箍的轴线间距完全匹配25mm管径的正交布局需求，支架整体的外轮廓尺寸经过优化，在保证结构强度的前提下尽可能压缩占用空间，适合在管路排布密集、安装空间局促的场景下使用，比如自动化设备的气动管路排布、仓储货架的护栏交叉固定、温室大棚的骨架连接、户外临时管线的快速架设等场景都能适用。不同于单管固定的管夹，这款一体化交叉支架不需要额外的转接件就能直接实现两根正交管的固定，减少了安装所需的配件数量，也避免了多配件拼接带来的累积装配误差，固定后的两根管路垂直度可以得到有效保证，不需要安装后反复调整角度。

　　从受力特性来看，当两根管路受径向载荷时，载荷会通过卡箍的抱紧面均匀传递到整个支架的过渡连接部位，加厚的连接筋结构可以承受不低于单个卡箍额定锁紧力1.5倍的横向载荷，在常规的低压流体管路、轻型结构框架的使用场景下，完全可以满足长期使用的强度需求，不会出现支架变形、固定松动的问题。卡箍的开口缝隙在螺栓完全锁紧后可以控制在0.5mm以内，既保证了足够的抱紧力，也不会因为过度锁紧导致圆管被夹变形，尤其适合薄壁管材的交叉固定场景。
