带制动功能的直流伺服电机结构

　　在自动化产线、精密定位工作台、数控进给轴以及需要断电保持位置的机构中，驱动元件不仅要提供稳定扭矩，还必须在停机或失电瞬间锁住输出轴，防止负载因重力、惯性或外力发生偏移。这款带制动器的直流伺服电机正是围绕这一类工况展开结构设计，前端输出轴、定子壳体、后端制动与反馈组件形成完整动力单元，可直接作为设备运动轴的核心驱动件使用。

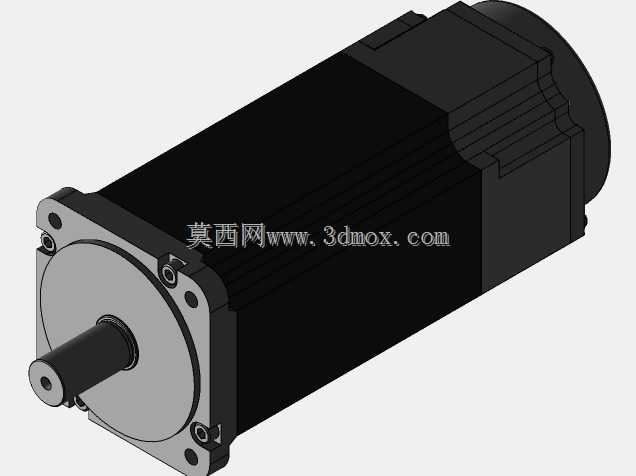

　　从实际布置来看，电机主体采用方形安装法兰配合圆柱定子外壳的组合形式。前端法兰面预留安装孔位，输出轴沿轴线伸出，轴端可通过联轴器连接丝杠、同步带轮、减速器输入轴或其他执行机构。方形法兰相比圆形机座在贴装时更易控制方向，接线侧、铭牌侧与设备机架之间的避让关系也更清晰；圆柱段则容纳定子、转子及绕组，外表面的纵向筋条既增强壳体刚度，也有助于增大散热面积，使电机在连续运转时热量能够沿机壳向外扩散。

　　制动功能集成在电机尾部，是该结构区别于普通直流伺服电机的关键部分。设备正常运行时，制动释放，转子随控制指令自由旋转；当控制系统发出停止信号或动力意外中断时，制动机构动作，对后端旋转部分施加摩擦约束，使输出轴快速停止并保持位置。这种设计在垂直升降轴、斜置进给机构、机械手关节以及需要安全停机的工位上尤为重要，能够避免断电后负载下滑、碰撞或误动作。建模时需要重点表达制动腔与电机主轴的同轴关系、后端盖的连接方式，以及制动器与壳体之间的轴向装配空间，否则在整机干涉检查中容易出现尾部余量不足的问题。

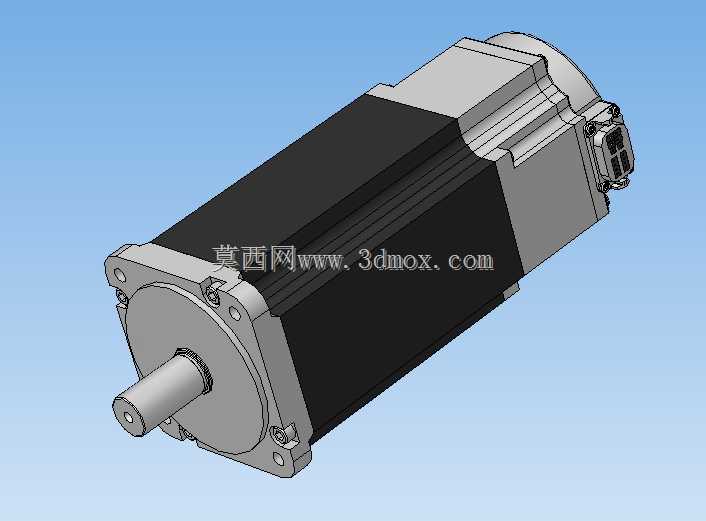

　　后端还布置有连接器接口，用于动力线、制动线与反馈信号的接入。接头采用侧向插接形式，相比尾部直插方式更能缩短轴向长度，适合安装空间狭长、电机后方需要贴近墙板或防护板的场合。进行三维布局时，不能只测量电机本体长度，还应把插头插入后的高度、线缆弯曲半径以及维护拔插空间一并纳入边界条件。若电机安装在滑台内部，还要确认连接器与拖链、线槽、传感器支架之间不存在运动干涉。

　　输出轴部分采用阶梯轴结构，轴颈、定位面与配合段层次明确，便于联轴器或带轮轴向定位。轴端中心孔可用于加工检测和装配顶持，前端轴承室与法兰一体布置，使径向载荷能够较直接地传递到安装面。对于带轮传动或小齿轮传动场景，应尽量让载荷作用点靠近前端轴承，减小悬臂弯矩；若负载侧向力较大，则需在选型阶段核算轴承寿命，而不能仅凭额定扭矩确定电机规格。

　　从建模思路上，该模型适合按照实际装配关系拆分为前端盖、输出轴、定子壳体、转子组件、后端盖、制动器、连接器等模块。旋转件以轴心为基准建立同轴约束，安装法兰面作为整机装配基准，接线座则依据尾部腔体角度定位。这样处理后，既可用于设备总体布局，也可进一步检查制动器拆装路径、联轴器锁紧空间以及电机固定螺钉的操作空间。

　　在外形尺寸与安装边界方面，工程应用中需同时关注法兰边长、机座外径、机身总长、轴径与轴伸长度、安装孔分布圆以及后端连接器占用区域。电机嵌入设备时，前端面到负载安装面之间应保留联轴器装拆距离；机身周围需留出散热间隙，避免被钣金罩完全封闭；尾部制动器直径可能大于主壳体，布置加强筋或线槽时不能只按圆柱段轮廓避让。对于多轴并排安装的设备，还应核对相邻电机插头方向，必要时通过调整电机周向安装角度来理顺线缆走向。

　　该结构体现了伺服驱动与安全制动一体化的设计思路：动力输出、位置保持、信号反馈和外部接线集中在同一电机单元内，减少了单独设置外置刹车机构的复杂度。将其放入整机三维环境后，设计人员可以围绕轴系对中、制动保持、散热维护和安装干涉等问题进行连续校核，使驱动方案在结构实现阶段更加可靠。
