集成电动制动功能的直流伺服电机结构

　　这款集成电动制动器的直流伺服电机，在自动化产线传动、精密数控进给、机器人关节驱动等对停机定位精度有硬性要求的场景中适配性极强。常规伺服电机在断电状态下输出轴无保持力矩，垂直安装的传动轴系会因负载自重产生滑移，轻则造成工位定位偏移，重则引发撞机、工件报废等生产事故，集成式电动制动器的加入，正是为了解决这类工况下的断电保持、快速制动需求。

　　从结构设计逻辑来看，该电机将制动模块集成在电机后端盖与编码器舱之间，没有额外增加过多的轴向安装尺寸，制动器的励磁线圈与电机本体的动力回路做了联锁设计，电机驱动器上电时制动器同步得电释放，输出轴可自由跟随转子转动，一旦控制回路断电或者触发急停信号，制动器的摩擦副会在弹簧压力下快速锁死转子，制动响应时间控制在毫秒级，避免负载出现惯性滑移。电机本体采用多极集中绕组设计，直流供电模式下转矩波动小，低速运行时无明显爬行现象，输出轴采用标准圆柱轴伸搭配平键连接结构，可直接匹配联轴器、同步带轮、行星减速机等常规传动部件，无需额外定制转接件。

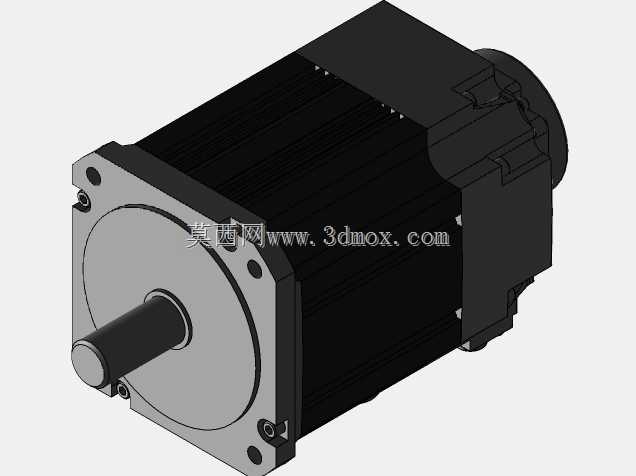

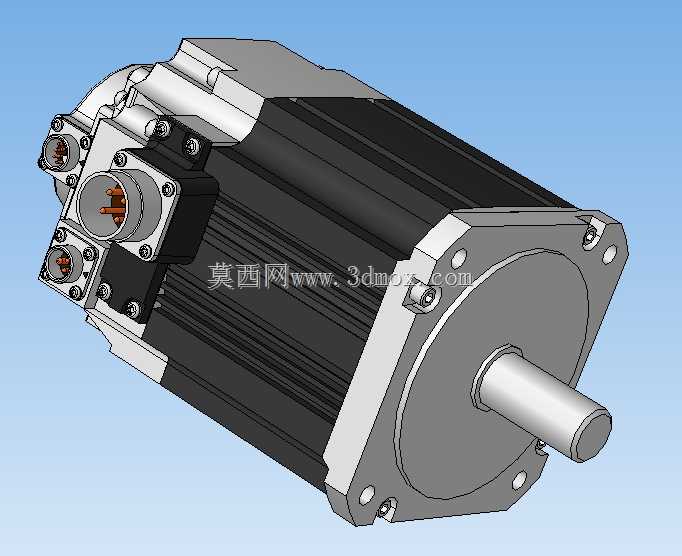

　　安装边界方面，电机前端法兰采用方形安装止口设计，止口公差按照H7级精度加工，安装孔位呈对称分布，可适配市面上绝大多数标准伺服安装位，替换同功率段无制动伺服电机时无需修改设备安装板的开孔尺寸。接线部分采用两个独立的航空插接头，分别对应动力绕组、制动线圈与编码器信号，接头做了防呆设计，现场接线时不会出现插错针脚的问题，接头防护等级可满足车间常规切削液飞溅、粉尘环境的使用要求。电机外壳采用拉伸铝型材一体成型，表面做了散热筋结构，自然对流条件下即可满足额定负载下的散热需求，无需额外加装散热风扇，减少了整机的故障点。

　　在实际选型适配时，需要注意制动器的保持力矩要匹配负载轴的折算转矩，不能直接按照电机额定转矩选型，要结合传动比、负载惯量做折算，避免长时间制动时摩擦副出现打滑。该结构的三维建模过程中，对内部定转子间隙、制动器摩擦副的行程、轴承安装位的同轴度都做了1:1还原，装配体中保留了所有配合约束，可直接用于设备整体的干涉检查、运动仿真，也可作为同类型电机定制化改型的设计基础，比如调整输出轴长度、更改编码器类型、变更制动器电压等级时，都可以在该模型基础上快速修改，减少重复建模的工作量。

　　从应用细节来看，这类带制动的直流伺服电机在垂直升降轴、分度转台、快速启停的输送机构中使用率极高，相比外置式制动结构，集成式设计的转动惯量更小，动态响应速度更快，不会因为外置制动部件增加轴系的负载惯量比，更容易调试出平滑的运行曲线。电机后端的编码器舱做了密封设计，可避免车间内的金属粉尘进入编码器码盘，减少信号丢脉冲的故障概率。制动器的摩擦副采用耐磨复合材料，正常工况下的使用寿命可达上万次制动循环，日常维护时无需频繁拆解更换，仅需在设备大修时检查摩擦片磨损量即可。
