双行程交叉滚轮式直线导轨结构

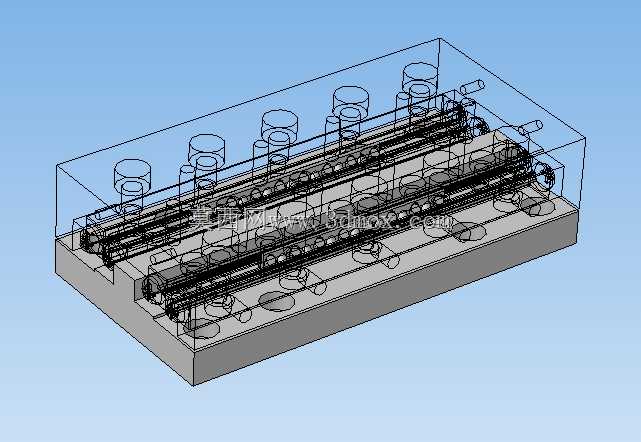

　　在精密滑台、小型检测工位、微电子组装工装这类需要紧凑安装空间的直线运动场景里，常规滚珠导轨的预压调整空间、保持架结构往往会占用额外的安装高度，而交叉滚轮结构的线性导轨恰好能适配这类窄空间、高刚性的导向需求。这款导轨的核心设计逻辑是用交叉排布的圆柱滚轮替代传统钢球作为滚动体，滚轮轴线相互呈90度交错布置，单组滚轮就能同时承受垂直方向、水平横向以及倾覆方向的复合载荷，不需要额外增加副导轨来抵消侧向力，整体安装截面可以做的更薄，适配设备内部局促的排布空间。从结构细节来看，导轨的滚道经过精密研磨，滚轮与滚道的接触为线接触形式，相比点接触的滚珠导轨，同等载荷下接触应力更小，长期运行的磨损量更低，运动过程中的阻尼一致性更好，

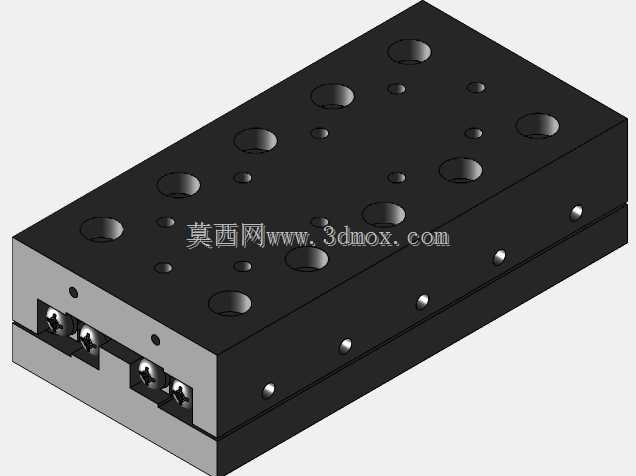

　　不会出现轻载下滚珠蠕动的问题，适合需要低速平稳进给、频繁启停往复的工位。设计时特意做了两种行程规格的适配，短行程2mm的版本可以用于精密微调机构，比如光学镜头的焦距微调、检测探针的微进给工位，这类场景不需要长距离运动，但对导向的直线度、空回误差要求极高，交叉滚轮的无间隙预压结构可以把反向空回控制在微米级，完全满足微调的精度要求；75mm行程的版本则可以用于小型物料的移栽滑台、工装夹具的换位机构，这类场景负载不大但需要稳定的往复运动，导轨自带的保持架结构可以限制滚轮的位移，不会出现长行程运行后滚轮偏斜、卡滞的问题。安装边界上，这款导轨采用上下分体式的基座与滑台结构，基座上预留了沉头安装孔，可以直接通过内六角螺丝固定在设备安装面上，

　　不需要额外加工定位凸台，滑台表面也预留了标准的螺纹安装孔，负载件可以直接锁附在滑台表面，减少过渡连接板的加工量。设计过程中特意优化了滚轮的保持架结构，保持架采用耐磨工程塑料材质，既可以隔离相邻滚轮避免金属直接摩擦产生噪音，又能在滑台运动到行程端点时起到限位缓冲的作用，不需要额外加装硬限位块，进一步压缩了整体安装长度。在实际选型适配时，需要注意安装面的平面度误差，如果安装面平面度超过0.02mm每100mm长度，会导致导轨滚道变形，滚轮卡滞，预压量异常增大，加速滚道磨损，因此安装前需要对设备安装基面进行精铣或者研磨处理，安装时采用对角分步锁紧螺丝的方式，避免单侧锁紧导致导轨扭曲。日常维护层面，这类交叉滚轮导轨不需要频繁加注润滑脂，

　　出厂时已经在滚轮与滚道接触面预涂了长效润滑脂，正常工况下运行数千小时才需要补充一次润滑，相比滑动导轨摩擦阻力降低70%以上，驱动电机的负载可以选更小规格，降低设备整体的功耗与成本。另外，导轨的密封结构做了简化处理，因为这类导轨多用于洁净度较好的室内设备场景，没有大量切削液、粉尘的侵蚀，因此没有加装复杂的端面密封刮片，进一步压缩了端部的安装尺寸，对于有少量粉尘的场景，可以在导轨两端加装简易的防尘毛刷即可满足防护需求，不需要改动导轨本身的安装尺寸。
