双行程交叉滚轮线性导轨结构

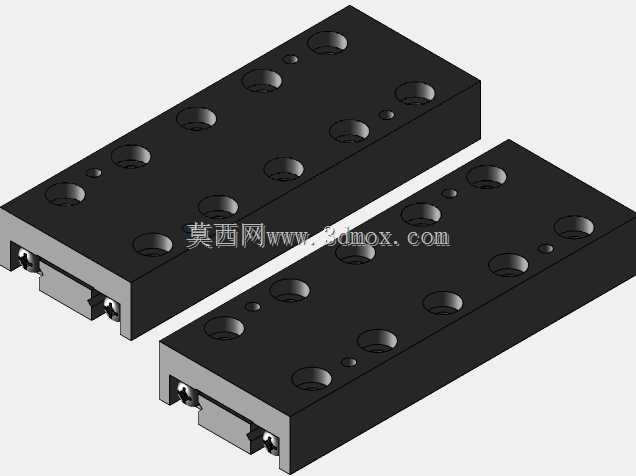

　　在精密滑台、小型检测设备、半导体物料移送工位这类对导向精度、运行平顺性有较高要求的场景里，常规滚珠直线导轨的预压调整难度、对安装面平行度的严苛要求，往往会给中小行程的紧凑布局设计带来不少限制，交叉滚轮式线性导轨正是针对这类痛点优化的导向部件。本次呈现的两款导轨分别对应2mm与75mm行程规格，采用交叉排列的滚轮作为滚动体，相比同尺寸规格的滚珠导轨，滚轮与导轨滚道的接触形式为线接触，承载时的接触应力分布更均匀，能在紧凑的截面尺寸下实现更高的额定动、静载荷，同时运行过程中的阻尼特性更平稳，低速进给时不会出现滚珠导轨常见的爬行问题，适合需要微米级进给精度的微调工位。从结构设计逻辑来看，导轨主体采用集成式滑块与轨道的模块化设计，

　　轨道上的安装孔位采用等间距排布，适配行业内通用的安装孔距标准，设计选型时不需要额外加工定制安装孔，能直接替换同截面尺寸的其他品牌同类型导轨，降低设备改造成本。滑块部分的滚道采用精密磨削加工，交叉排列的滚轮通过保持架做等距分隔，避免滚轮之间出现相互摩擦、卡滞的问题，滚轮的接触面做了淬硬处理，表面硬度达到HRC58-62，能保证长期往复运行后的磨损量控制在极小范围内，维持导向精度的稳定性。两款导轨的安装边界做了统一的截面尺寸规划，仅在有效行程长度上做区分，设备设计时如果需要在同一款机型上配置不同行程的导向组件，不需要重新设计安装基座的结构，只需要调整基座上轨道固定端的避让尺寸即可，大幅减少结构设计的重复工作量。

　　滑块上的负载安装面同样设置了标准规格的螺纹孔，孔位布局对应常用的小型滑台、检测探头、气动抓手的安装尺寸，不需要额外做转接板就能直接固定负载，压缩设备整体的结构高度。在实际应用中，2mm行程的规格多用于精密检测仪器的测头微调、光学镜头的焦距微调这类需要极小行程高精度位移的工位，这类场景对导轨的空回量要求极高，交叉滚轮结构的预压可以通过滑块侧面的微调螺钉做精准调整，能将反向空回控制在1μm以内，满足精密检测的精度要求。75mm行程的规格则多用于小型自动化设备的短距离物料移送、点胶设备的Z轴导向、焊头的位移导向这类场景，这类场景除了导向精度要求外，还需要导轨能承受一定的偏载，交叉滚轮的线接触特性在承受偏载时，

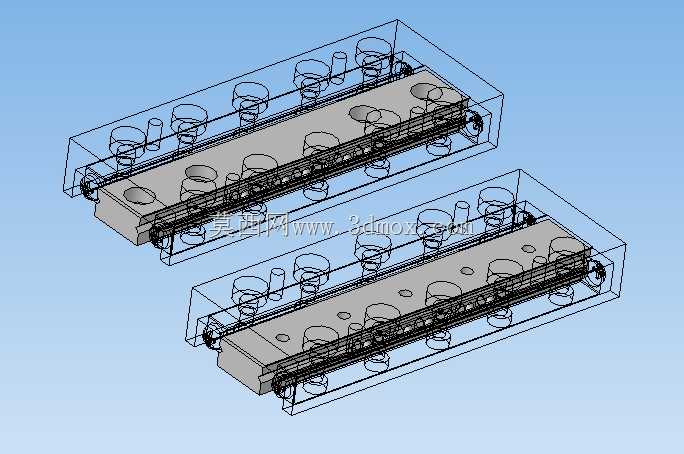

　　不会像滚珠导轨那样出现局部应力集中导致的滚道压痕问题，运行寿命更长。设计这类导轨的三维模型时，需要重点关注滚轮与滚道的配合间隙、保持架的运动行程限位，避免滑块运行到行程端点时出现保持架错位、滚轮脱落的问题，模型中已经将行程端点的限位结构、保持架的限位挡边做了完整还原，结构工程师在做整机装配干涉检查时，可以直接调用模型验证导轨全行程运动过程中与周边线缆、结构件的间隙，不需要再对导轨模型做二次结构简化。另外导轨的密封结构采用内置式防尘条，能阻挡工况环境中的粉尘、细小切屑进入滚道内部，适配普通工业车间的使用环境，不需要额外加装外置防护罩，进一步节省设备的安装空间。
