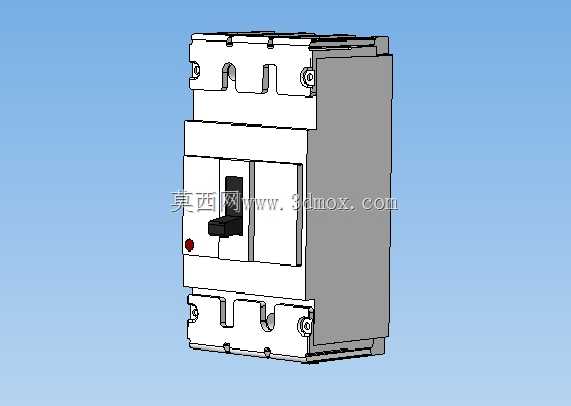

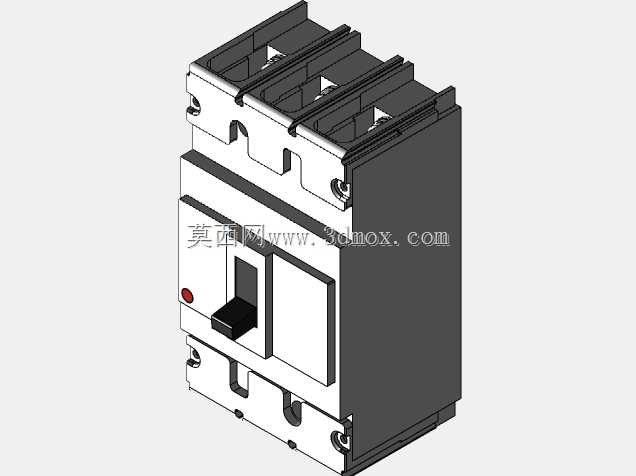

三菱NF125-SVU三极塑壳断路器结构设计

　　这款三极塑壳断路器主要面向低压配电系统的终端与支路保护场景，常见于工厂车间动力配电柜、楼宇配电竖井、商用建筑配电箱内，承担三相交流回路的过载、短路保护功能，同时可作为线路的不频繁通断操作元件使用，适配380V额定电压等级的三相配电回路，在机床控制柜、生产线动力配电、中央空调配电支路等场景中应用广泛。从结构设计来看，这款断路器采用模块化塑壳封装结构，外壳采用高强度阻燃工程塑料注塑成型，既能够保证内部灭弧室、操作机构、触头系统的防护等级，也能在分断短路电流时避免电弧外溢引发安全隐患，三极独立腔体的设计将每一相的触头、灭弧栅片独立分隔，避免相间短路故障。操作机构采用传统的扳把式手动操作结构，操作手柄的行程与力矩经过匹配设计，

　　正常分合闸操作时反馈清晰，故障脱扣时手柄会自动跳转到中间位置，方便运维人员快速识别故障回路。侧面与底部的安装结构采用标准导轨兼容加螺钉固定的双重设计，既可以适配标准35mmDIN导轨快速卡装，也能通过底部的安装孔使用螺钉紧固安装，适配不同柜型的安装需求，进出线端的接线端子采用压线框结构，可适配不同线径的铜芯导线与铜排连接，端子处的防触电护罩结构能够避免运维时误触带电部位。设计过程中重点考量了灭弧系统的布局，灭弧室采用多栅片切割灭弧结构，栅片采用导磁性能良好的金属板材冲压成型，能够在短路电流分断时快速将长电弧切割为多段短弧，提升电弧电压快速熄灭电弧，同时灭弧室的排气通道经过优化，分断时的高压气体能够通过预设的排气通道定向排出，

　　避免内部压力过高损坏壳体。触头系统采用银合金触点材质，既保证了正常通流时的低接触电阻，避免长期运行时触点过热，也能在短路分断时具备足够的抗熔焊性能，减少故障后触点粘连的概率。脱扣系统采用热磁式脱扣结构，热脱扣元件匹配线路的长期过载电流特性，当回路电流超过额定值且持续时间达到反时限特性阈值时，热元件形变推动脱扣机构动作分断回路；磁脱扣元件则针对短路电流的瞬动特性整定，当回路出现短路大电流时，电磁机构瞬间吸合推动脱扣机构快速分断，分断时间控制在毫秒级，能够快速切断故障电流避免故障范围扩大。从安装边界尺寸来看，这款断路器的宽度、高度与深度尺寸匹配常规低压配电柜的安装模数，三极结构的宽度适配三相回路的安装空间需求，

　　操作手柄的突出高度预留了足够的操作空间，不会与柜内的母线、二次线产生干涉，进出线端的接线空间预留充足，即使使用大线径导线接线也不会出现端子处导线过度弯折的情况，相邻断路器并排安装时的间距符合电气安全间隙要求，无需额外增加隔弧板即可满足常规配电场景的绝缘要求。在实际选型应用中，这款125壳架等级的断路器可覆盖16A到125A的额定电流范围，能够适配不同负载容量的三相回路，比如小型电机回路、照明配电总回路、小型设备的电源进线回路等，其分断能力能够满足常规民用与工业配电场景的短路电流水平，无需额外选配高分断模块即可适配大部分应用场景。建模过程中对内部的操作机构连杆、脱扣半轴、触头支持等运动部件的配合间隙做了精准还原，能够直观展示分合闸过程中各部件的运动轨迹，对于配电柜体的结构设计人员来说，可以直接参考模型的外形尺寸与安装点位完成柜内布局设计，避免出现安装干涉、操作空间不足等问题，也可以基于该模型开展二次配电回路的虚拟装配验证，提前排查柜体设计中的结构冲突问题。
