80规格铝型材同步带直线驱动模组

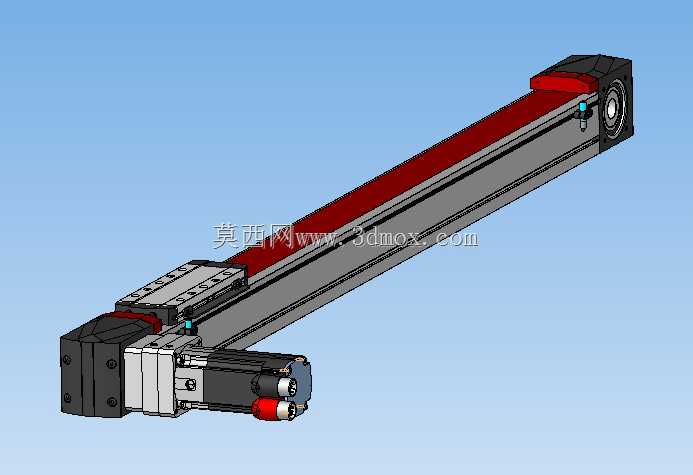

　　在3C电子装配、光伏组件排版、包装线物料移送这类长行程、中负载的往复移送场景里，同步带驱动的直线模组一直是兼顾成本与效率的常用执行部件，这套采用80x80mm截面工业铝型材作为主体基座的同步带直线运动装置，就是针对这类常规工业移送场景做的标准化结构设计。从结构布局来看，整套装置以挤压成型的铝型材作为承载基体，型材本身自带的内嵌槽道直接作为直线导轨的安装基准，不需要额外加工安装基面，既压缩了整体装配的累积误差，也能让型材本体同时承担结构支撑、导轨安装、防护走线的多重作用，相比钢板焊接的基座，铝型材的重量更轻，批量加工的一致性也更好，适合做标准化的模组备货。驱动端布置在模组的一端，采用侧装式的伺服电机安装结构，

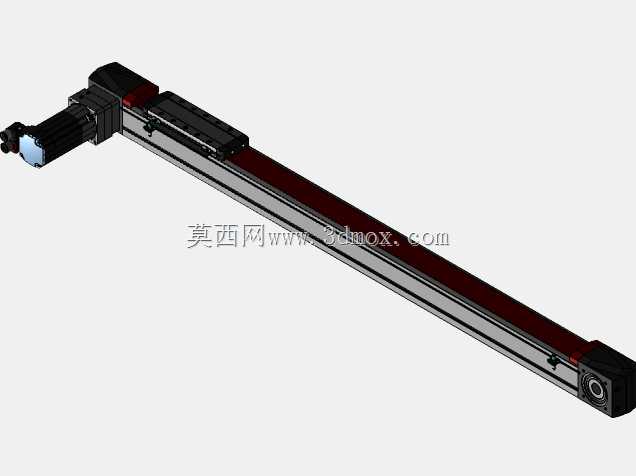

　　电机输出端通过同步轮和模组内部的同步带连接，主动轮和从动轮分别布置在型材的两端，从动轮侧预留了张紧调节的结构，装配时可以通过调整从动轮的位置来控制同步带的预紧力，避免带体过松出现跳齿、过张加剧带轮轴承磨损的问题。滑台部分通过连接板和同步带的带夹固定，带夹做了齿形咬合的结构，和同步带的齿面完全贴合，不会出现长期往复运行后连接松动、滑台定位偏移的问题，滑台和导轨之间的滑块采用预压安装的方式，消除了侧向的配合间隙，保证移送过程中的运行平稳性。从安装边界来看，80x80mm的型材截面让整套模组的宽度和高度都控制在80mm的尺寸范围内，两端的端盖部分比型材本体略宽，单端的突出尺寸控制在30mm以内，侧装的电机部分从驱动端端盖向侧面伸出，

　　伸出长度根据所选电机的型号不同有对应的尺寸区间，选型时只需要预留出电机侧的安装空间，就可以完成整套模组的布置，不需要额外做复杂的安装让位。滑台的安装面做了标准的螺纹孔阵列，孔位间距按照通用的工业安装标准设计，可以直接连接气动夹爪、真空吸盘、小型工装夹具等末端执行件，不需要额外做转接板的二次加工。在实际应用中，这类同步带模组的运行速度相比丝杠传动的模组更高，适合行程在1米到3米区间的快速移送场景，比如包装线上的纸盒推送、光伏产线上的电池片移送、3C产线上的电路板搬运，都可以直接选用这类标准化的模组来搭建移送轴，不需要从零开始设计整套直线传动结构。设计这套结构的时候，特意将同步带的回程部分布置在型材的内腔里，上半部分的带体和滑台连接，

　　下半部分的回程带体藏在型材腔体内部，既可以避免生产现场的灰尘、切屑落到带体和带轮的啮合位置，也能减少带体运行过程中产生的噪音向外传递，端盖和型材的连接位置做了密封槽，可以加装密封条进一步提升防护能力，适配多尘的生产车间环境。两端的限位位置预留了传感器安装槽，可以直接加装槽型光电开关作为硬限位和原点传感器，传感器的走线可以顺着型材的侧槽直接布置到驱动端的接线口，不需要额外走明线，整体外观更整洁，也能避免走线被运动部件剐蹭。和同规格的丝杠模组相比，同步带结构的传动效率更高，运行时的噪音更低，长行程下不会出现丝杠高速旋转的抖动问题，维护也更简单，只需要定期检查同步带的张紧度，不需要像丝杠一样定期加注润滑脂，适合长期连续运行的自动化产线使用。在结构细节上，带轮的轴承选用了深沟球轴承，能同时承受径向和一定的轴向载荷，保证带轮高速旋转时的同轴度，端盖部分采用硬质铝合金加工而成，和铝型材端面通过定位销定位，保证两端带轮的安装平行度，避免同步带运行过程中出现跑偏、磨边的问题。滑台的侧面做了防尘刮板的安装位，可以加装毛毡或者橡胶刮板，刮除导轨表面附着的灰尘和杂物，延长导轨滑块的使用寿命。
