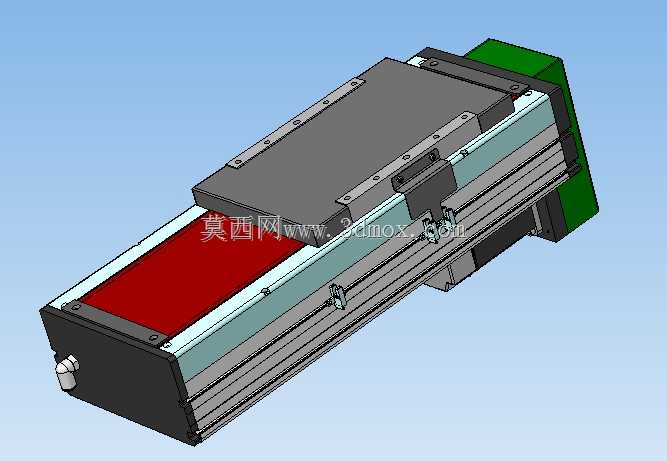

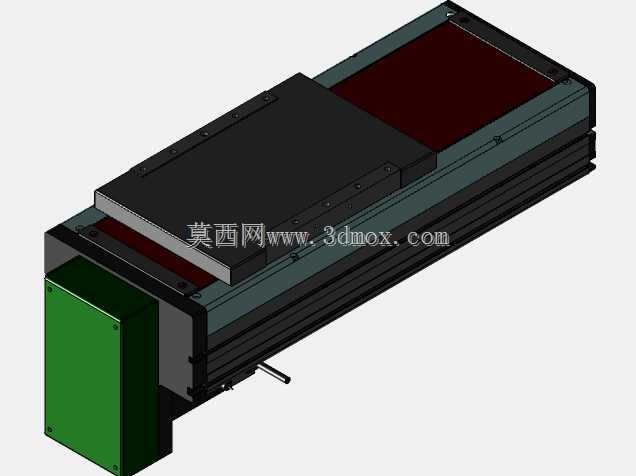

底部驱动150mm行程线性传动模组

　　这款底部驱动的线性传动机构，核心行程设定为150mm，是自动化产线、小型精密装配工位、检测设备进给单元中常用的直线执行部件，区别于侧装、顶装电机的常规滑台结构，底部安装驱动电机的布局能够大幅压缩模组的侧向安装空间，在设备横向布局紧张的场景下，比如桌面型点胶机、小型插件机的Z轴进给、视觉检测工位的镜头微调滑台这类对安装边界有严格限制的工位中，这种结构的空间适配性优势非常明显。从结构设计逻辑来看，模组采用全封闭防护结构，上部的金属盖板配合侧面的密封挡边，能够阻挡车间环境中的金属碎屑、浮尘进入内部传动腔，在机加工上下料工位、打磨工位这类粉尘较多的场景下使用，能有效降低内部导轨、传动部件的磨损速率，延长维护周期。

　　底部安装的驱动电机通过联轴器直接连接内部的传动丝杠，传动路径短，反向间隙控制难度更低，相比同步带传动的同行程滑台，进给精度更高，重复定位精度能够满足精密装配、尺寸检测类工位的使用要求。安装边界方面，模组整体为长方体规整结构，安装基准面设置在模组底部，预留的安装孔位采用标准孔距设计，能够直接适配市面通用的铝型材机架安装，不需要额外设计转接板，电机部分突出于模组主体的下端，在做设备布局时需要预留对应电机的安装避让空间，滑台的动子座上预留了多组螺纹安装孔，能够直接搭载小型工装、夹爪、检测探头等执行部件，不需要额外加工转接件。在实际选型应用中，这款150mm行程的模组适合短行程高频往复的运动场景，比如电子元器件的分选工位、

　　小型工件的工位间短距离移栽、点胶阀的Y轴进给，全封闭的结构设计也让它能够适配多数普通工业车间的使用环境，不需要额外加装外部防护装置。内部传动部分采用滚珠丝杠配合线性导轨的组合，动子座的运动平顺性好，低速运行时无明显爬行现象，能够满足视觉检测、精密点胶这类对运动平稳性有要求的工位需求，模组两端设置了硬限位结构，在软件限位失效的情况下能够阻挡动子座超程脱出，避免设备碰撞损坏。从建模细节来看，所有安装孔位、配合面的尺寸都按照实际加工公差做了对应预留，装配关系完全还原实际装配逻辑，在做设备整体装配仿真时，能够直接导入使用，检查安装干涉、运动行程是否符合设计要求，不需要额外调整模型的配合关系。
