HK KT634UW三菱直流触摸电机结构

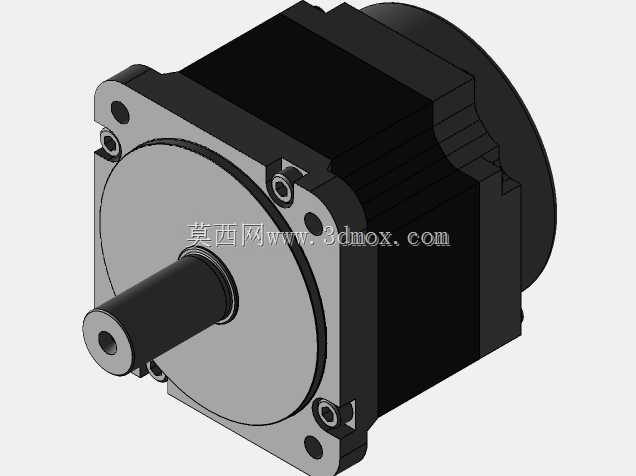

　　这款直流触摸电机的三维结构，在自动化传动场景里的适配性很有针对性，做设备选型和结构校核的时候能省不少反复核对安装位的功夫。先从实际安装边界说起，模型还原的方形安装法兰是这类工业电机最常用的固定形式，法兰端面上的四个安装孔位做了精准的沉台设计，实际装配时用内六角螺栓锁紧时，螺栓头不会突出法兰端面，能保证电机和设备安装面完全贴合，不会出现因为螺栓突出导致的安装间隙、同轴度偏差问题，这点在做精密传动工位设计时尤其重要，毕竟哪怕0.1毫米的安装间隙，在高速运转时都可能带来轴系跳动、传动噪音过大的问题。输出轴采用的是单伸端光轴带中心孔的设计，轴径公差按照常规传动配合的h6精度做了结构还原，轴端的中心孔是加工和装配时的工艺基准，实际使用时不管是加装同步轮、联轴器还是行星减速头，都能靠这个基准保证轴系的同轴度，避免偏载磨损轴承的情况出现。

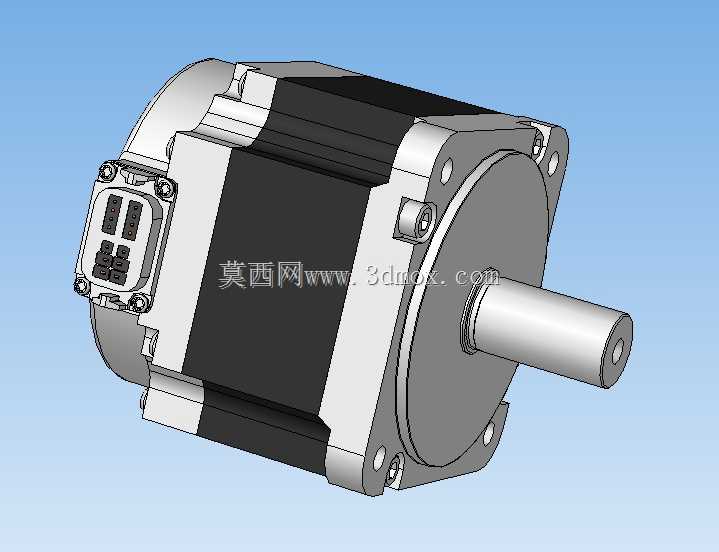

　　从功能特性来看，这款电机集成的触摸式交互模块，区别于传统直流电机需要外接驱动器、外置传感器的接线模式，电机侧端的集成接插件把动力输入、信号反馈、触摸触发的线路全部整合在一个防水接插件内，实际设备布线时只需要一根对应规格的航空插线就能完成所有接线，不用在电机端做零散的接线处理，既减少了现场接线的出错概率，也能提升设备整体的防护等级，在有少量粉尘、溅水的工业工位上也能稳定运行。机身的散热结构做了分段式设计，中段的黑色散热壳体和两端的金属端盖之间做了紧密的贴合面，实际运转时绕组产生的热量能通过定子铁芯直接传导到散热壳体上，再通过壳体表面的散热结构把热量散出去，不用额外加装外置散热风扇，能缩小电机整体的安装占用空间，对安装空间局促的小型自动化设备来说非常友好。

　　设计思路上，这款电机没有追求过度的轻量化，而是把结构刚性和运行稳定性放在了第一位，端盖和机身的连接采用了内嵌式螺栓固定，螺栓从端盖侧面锁紧到机身的螺纹孔内，不会在机身外表面突出多余的结构，安装时不管是水平安装、垂直安装还是侧装，都不会因为突出的螺栓结构和周边设备部件产生干涉。后端盖的位置预留了编码器的安装空间，模型里还原的内部腔体结构，能让选型的工程师直接判断加装不同规格编码器时的空间余量，不用再单独找厂家索要内部尺寸图。接插件的位置设计在电机侧端的方形凸台上，这个凸台和机身是一体化的结构，接插件安装后不会突出电机的最大外轮廓尺寸，设备布线时线缆弯折的半径能控制在合理范围内，不会出现线缆弯折过度导致的线芯断裂、接触不良问题。

　　实际应用场景里，这类电机常被用在小型自动化设备的精准传动工位，比如3C产品的组装工位、小型传送带的驱动单元、医疗检测设备的样本传送机构，还有需要频繁启停、精准调速的轻负载传动场景。因为集成了触摸触发功能，在一些需要人工介入调试、手动触发运转的工位上，不用额外在设备面板上加装启动按钮，直接触摸电机对应的触摸区域就能触发预设的运转动作，能简化设备的操作面板设计，也能让现场操作人员的调试动作更便捷。做三维建模的时候，这个模型的所有配合面都做了精准的公差还原，比如轴承安装位的台阶尺寸、转子和定子之间的气隙空间、接插件的插针位置，都和实物的装配尺寸一致，导入到装配体里做干涉检查的时候，能直接模拟实际装配的所有状态，不会出现模型和实物尺寸偏差导致的设计返工。比如在设计一款小型分拣设备的时候，把这个电机模型直接装配到设备的安装板上，就能直接核对输出轴和同步轮的配合长度、接插件和设备护罩的安全距离、电机尾部和设备机架的预留间隙，不用等实物电机到厂再做尺寸核对，能大幅缩短设备的设计周期。另外机身的表面处理细节也做了还原，金属端盖的哑光处理、散热壳体的磨砂质感，在做设备渲染方案的时候，能直接体现出工业设备的质感，不用再额外给模型附加复杂的材质参数，出方案效果图的时候效率能提升不少。
