磨床用角度可调式机用台虎钳结构

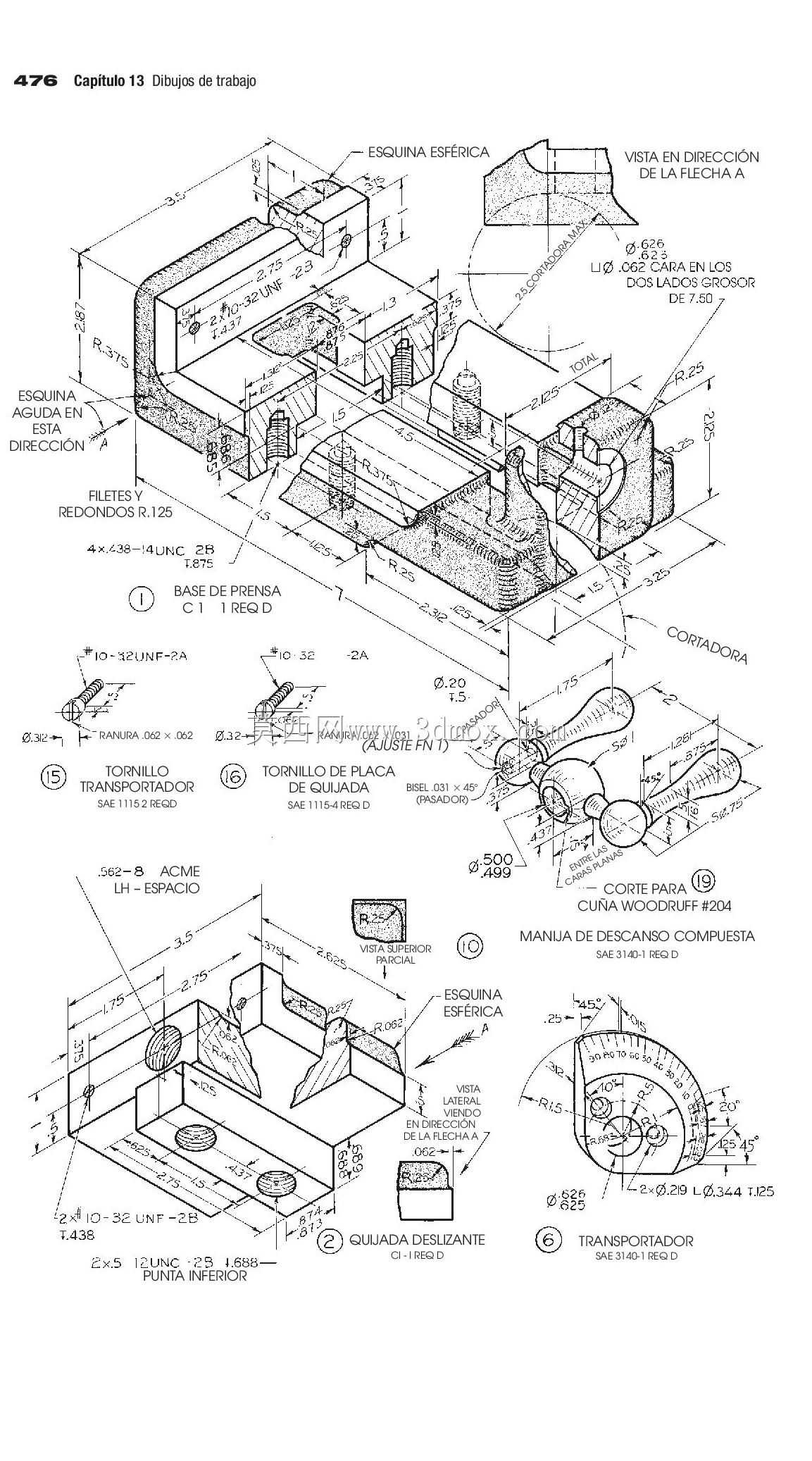

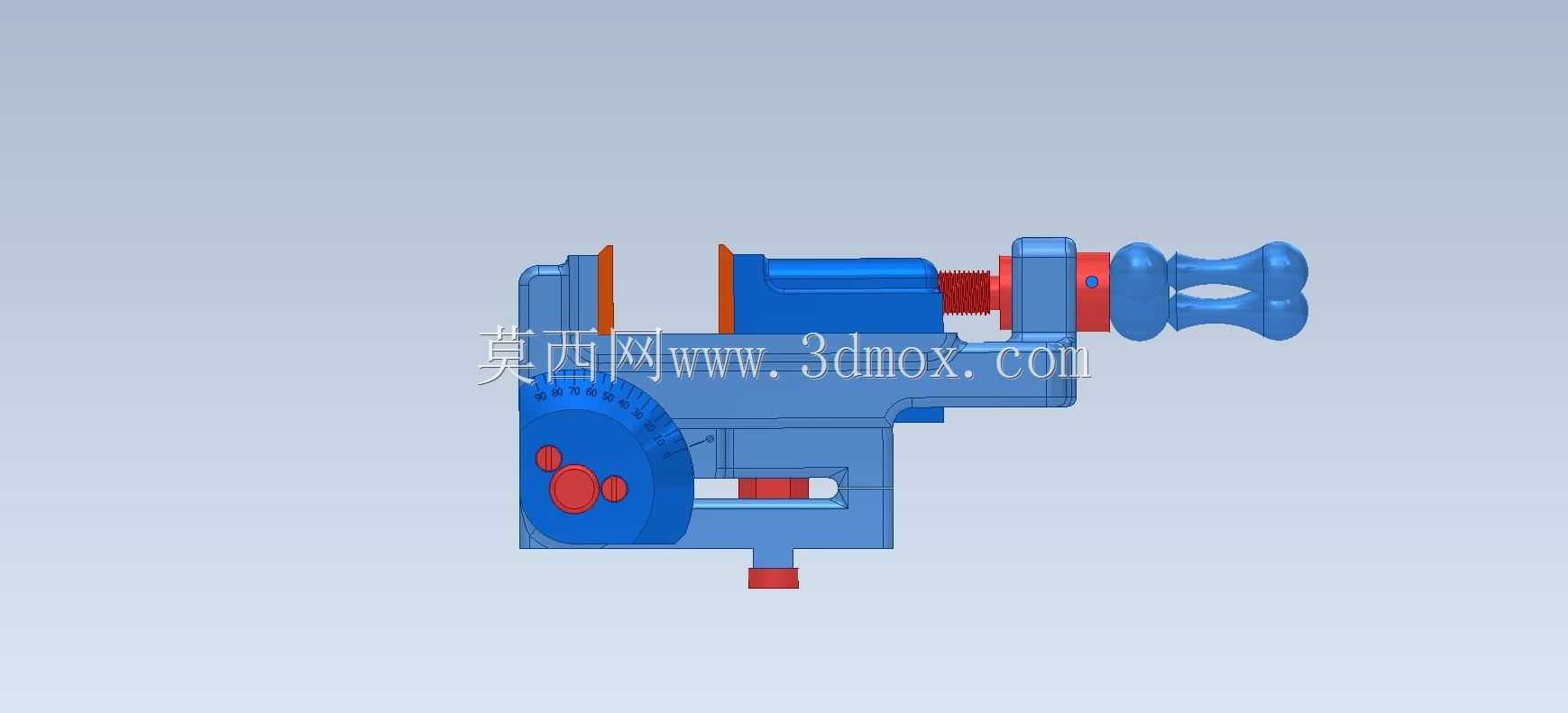

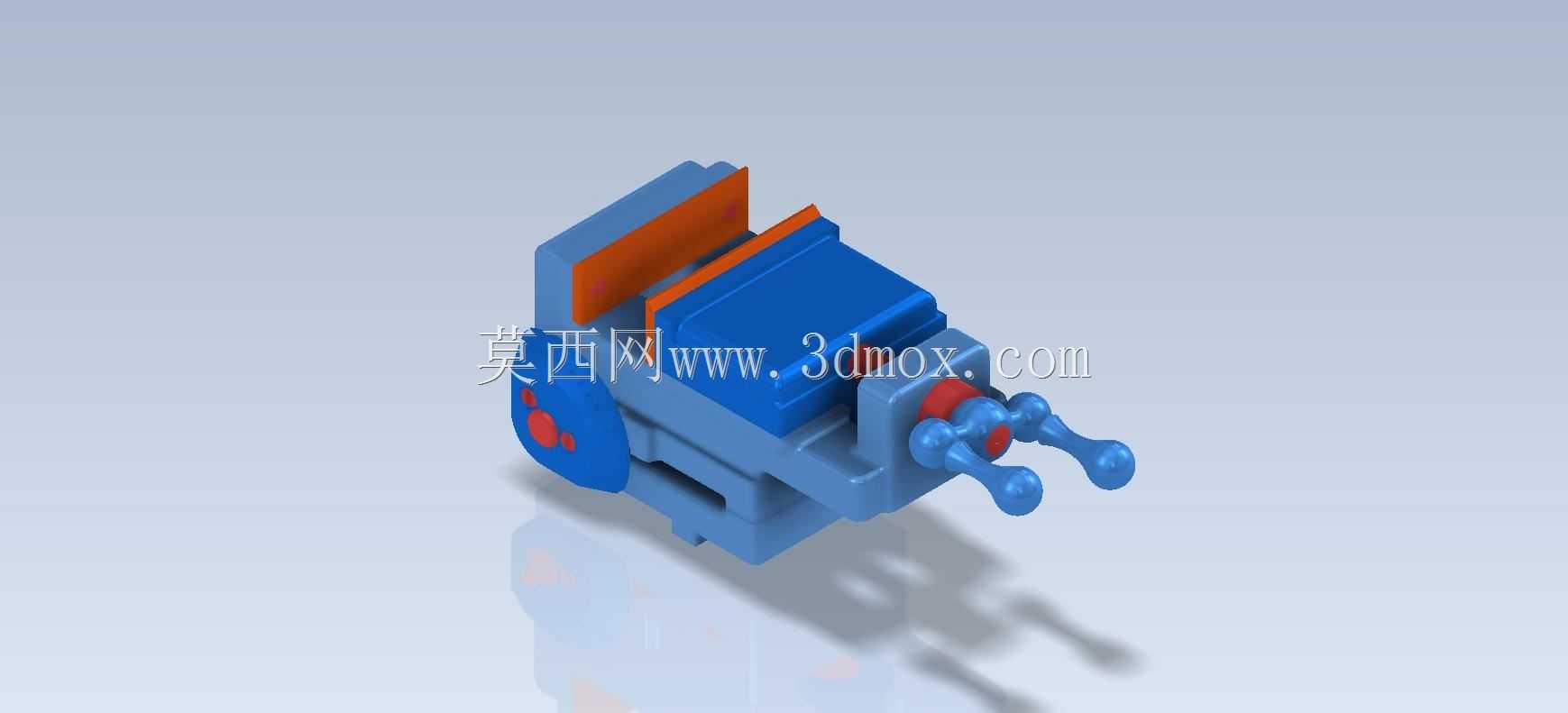

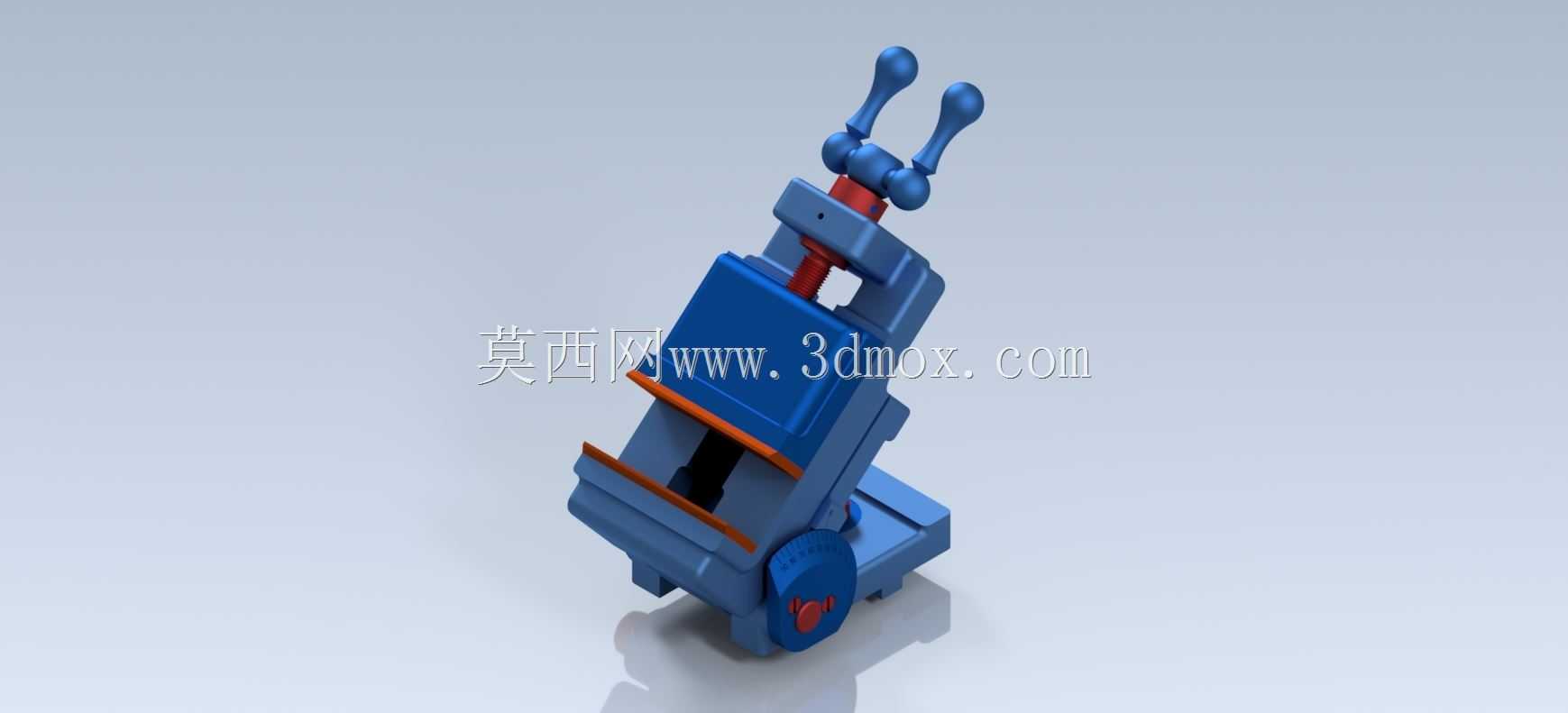

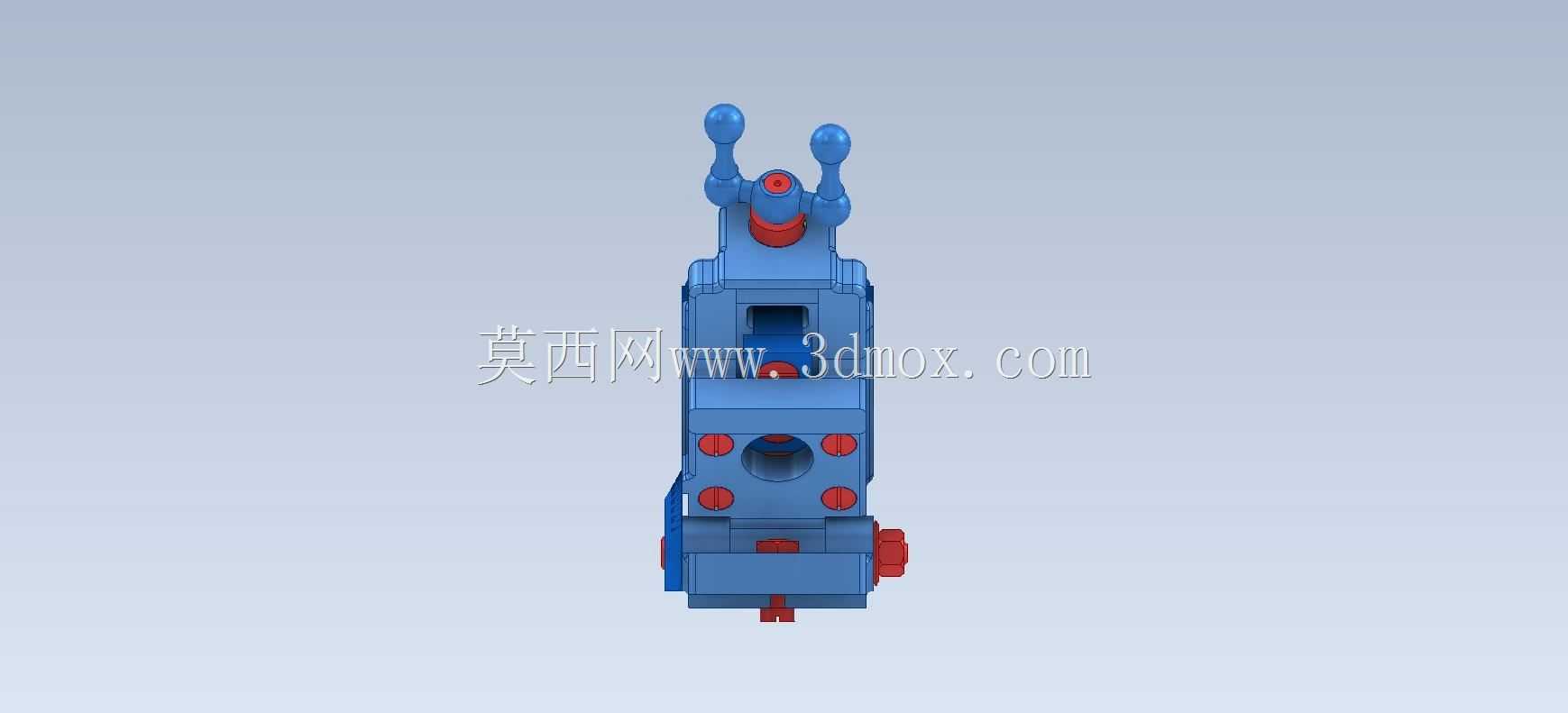

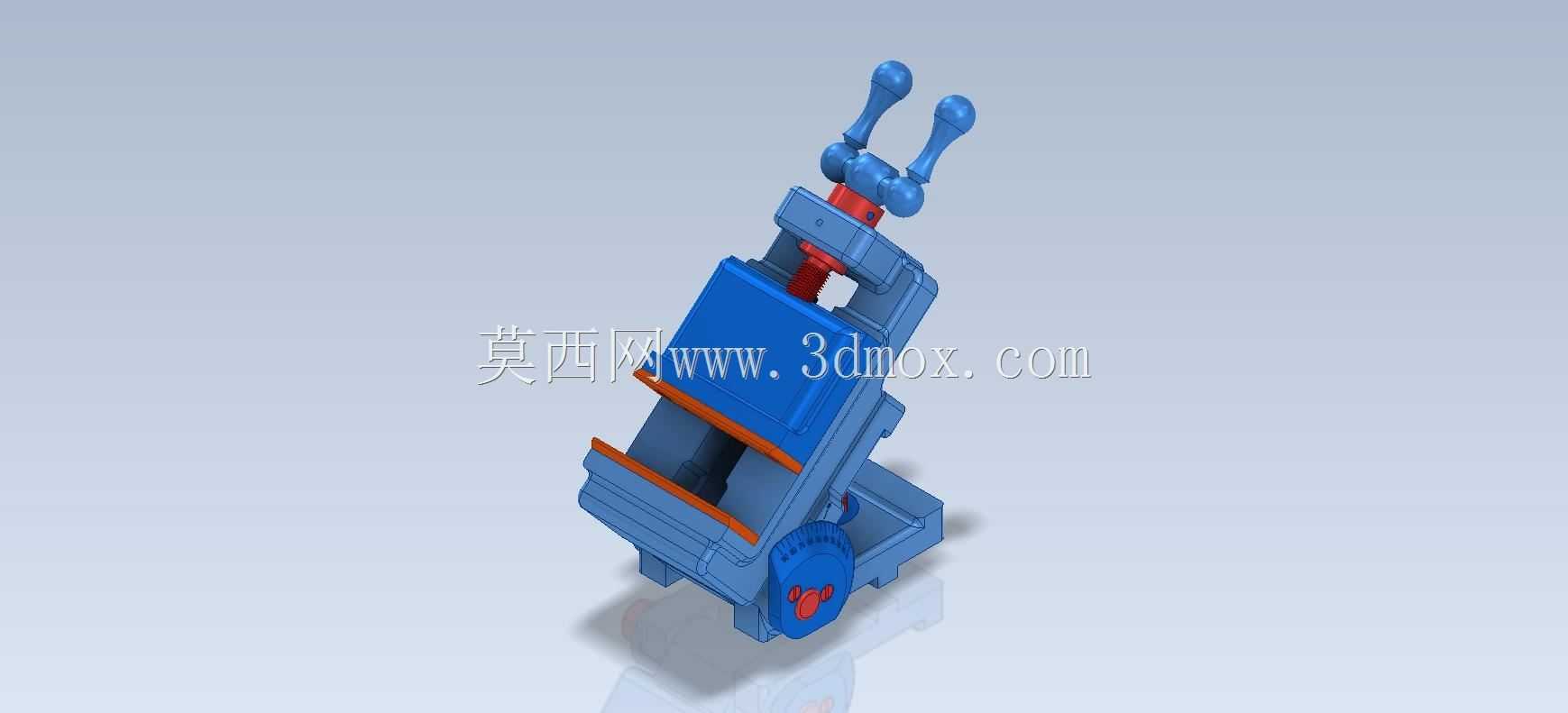

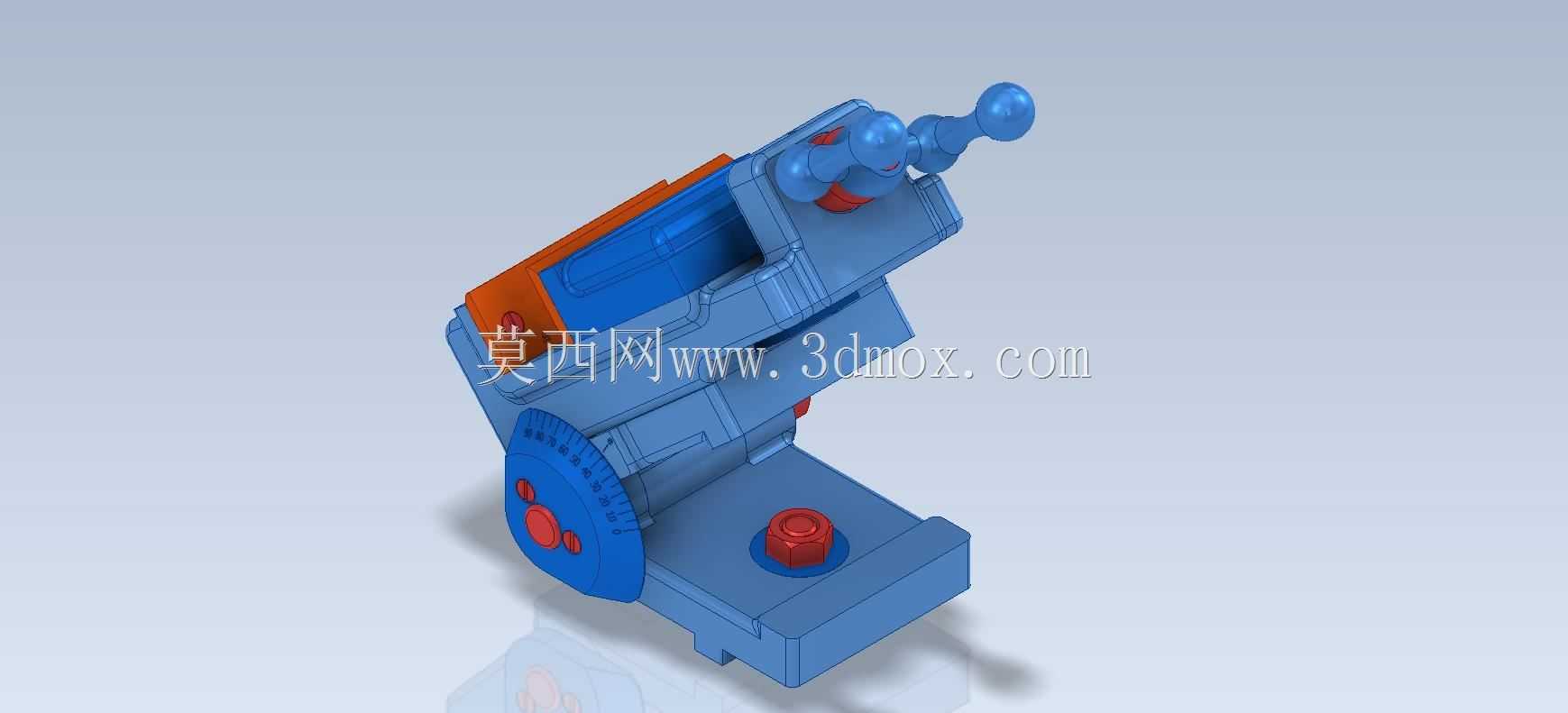

　　这款磨床配套用虎钳主要面向平面磨床、工具磨床的小型工件装夹场景，区别于普通平口钳的水平装夹局限，可实现倾斜角度的工件定位，满足斜面磨削、斜孔加工、角度修磨等工序的装夹需求，在五金加工车间的工具磨工位、小型模具修配工位、职业院校机加工实训工位都有广泛适配空间。从功能特性来看，该虎钳采用双操作手柄的螺旋夹紧结构，钳口部位加装了防滑硬质压条，夹紧行程可覆盖0至100毫米宽度的小型工件，底座集成角度锁紧机构，可在0至90度范围内任意调整倾斜角度，调整到位后通过侧边的星形锁紧旋钮完成角度固定，避免磨削过程中出现角度偏移。设计过程中优先考虑了磨床工位的操作习惯，将夹紧操作手柄设置在钳体顶部，操作人员站在磨床正面即可完成工件装夹与松紧调整，

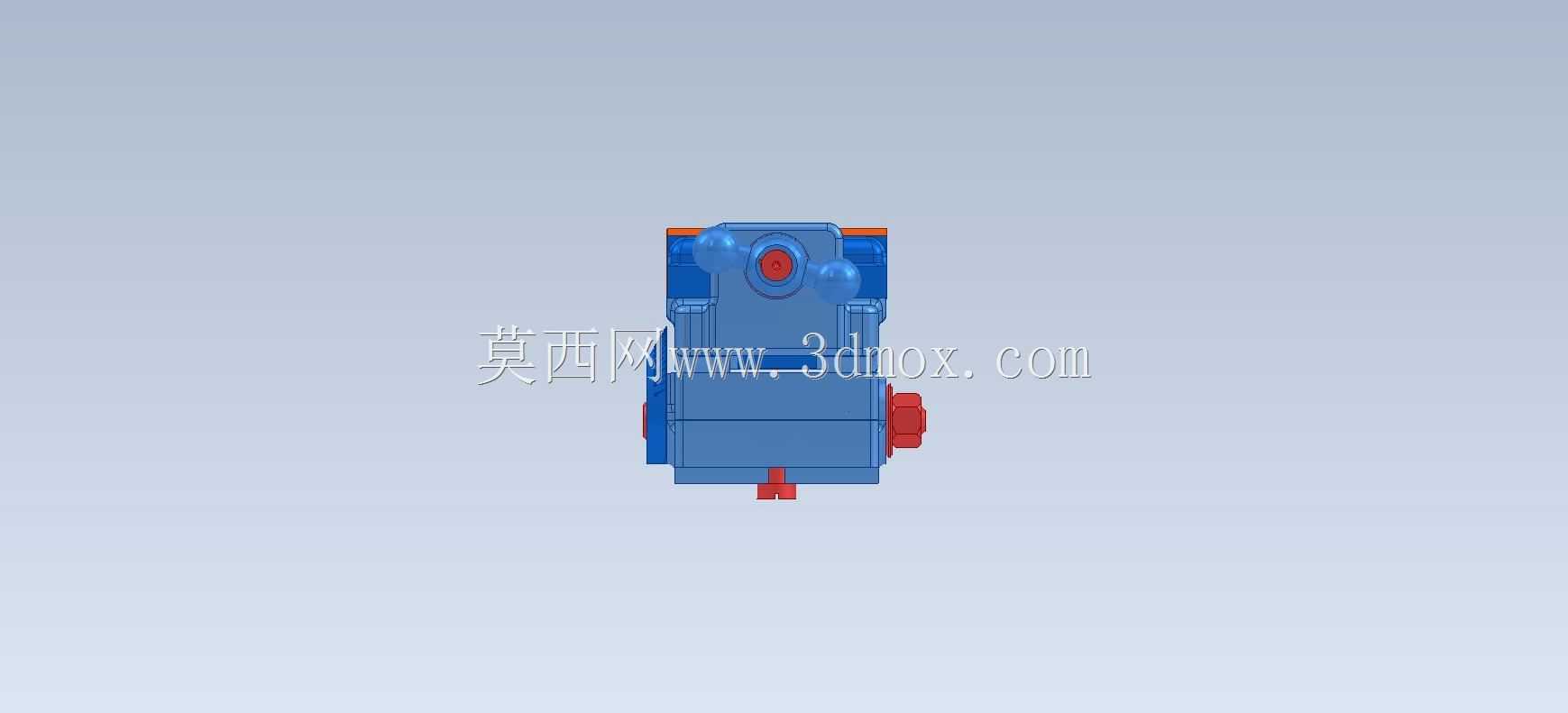

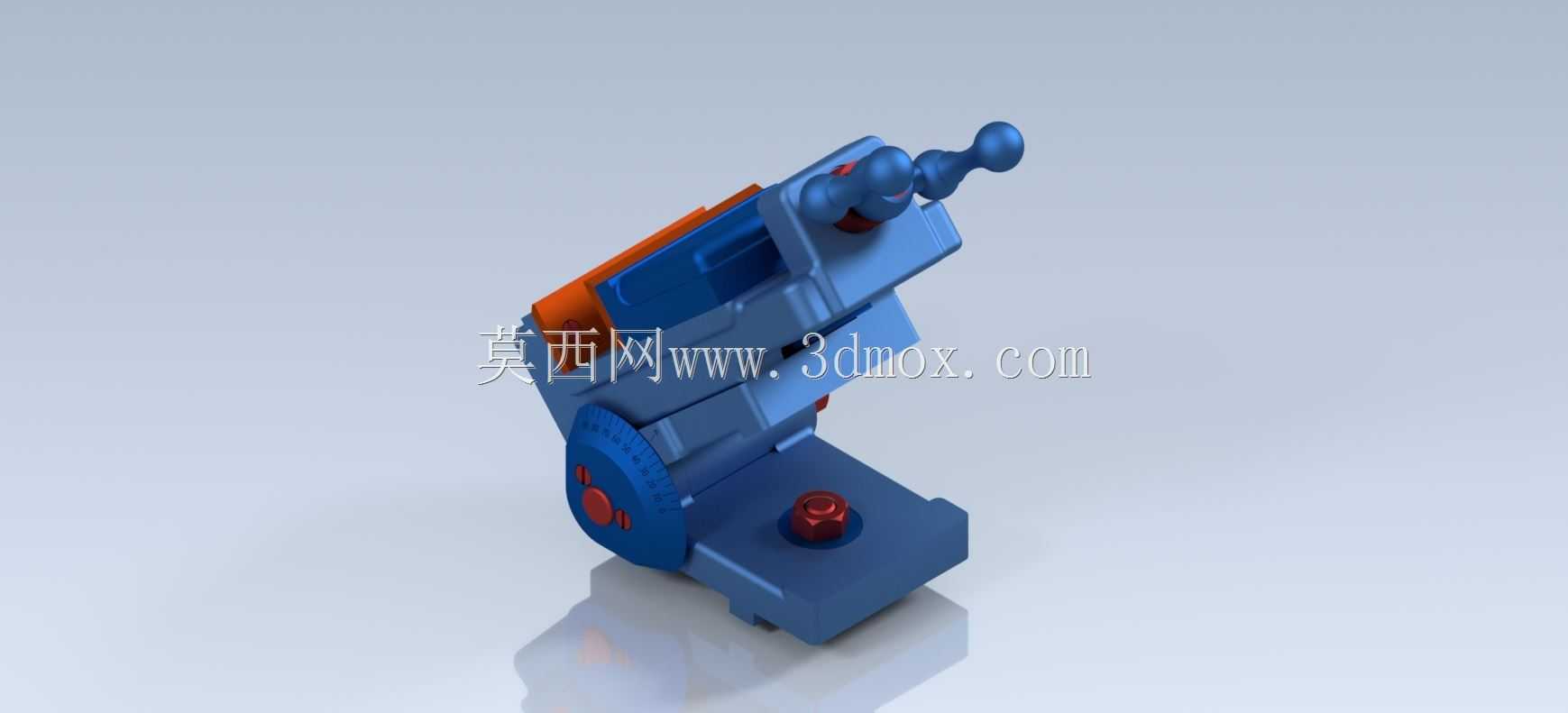

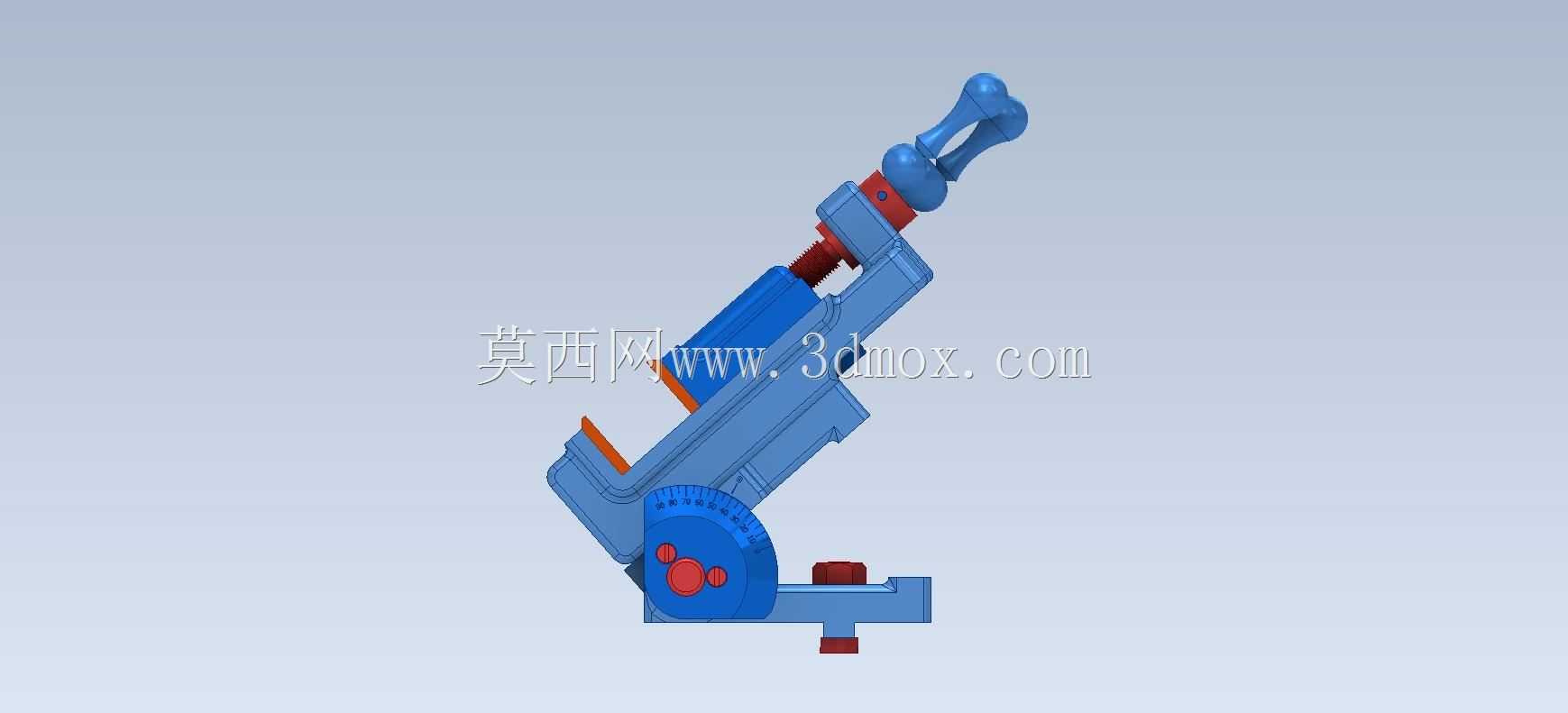

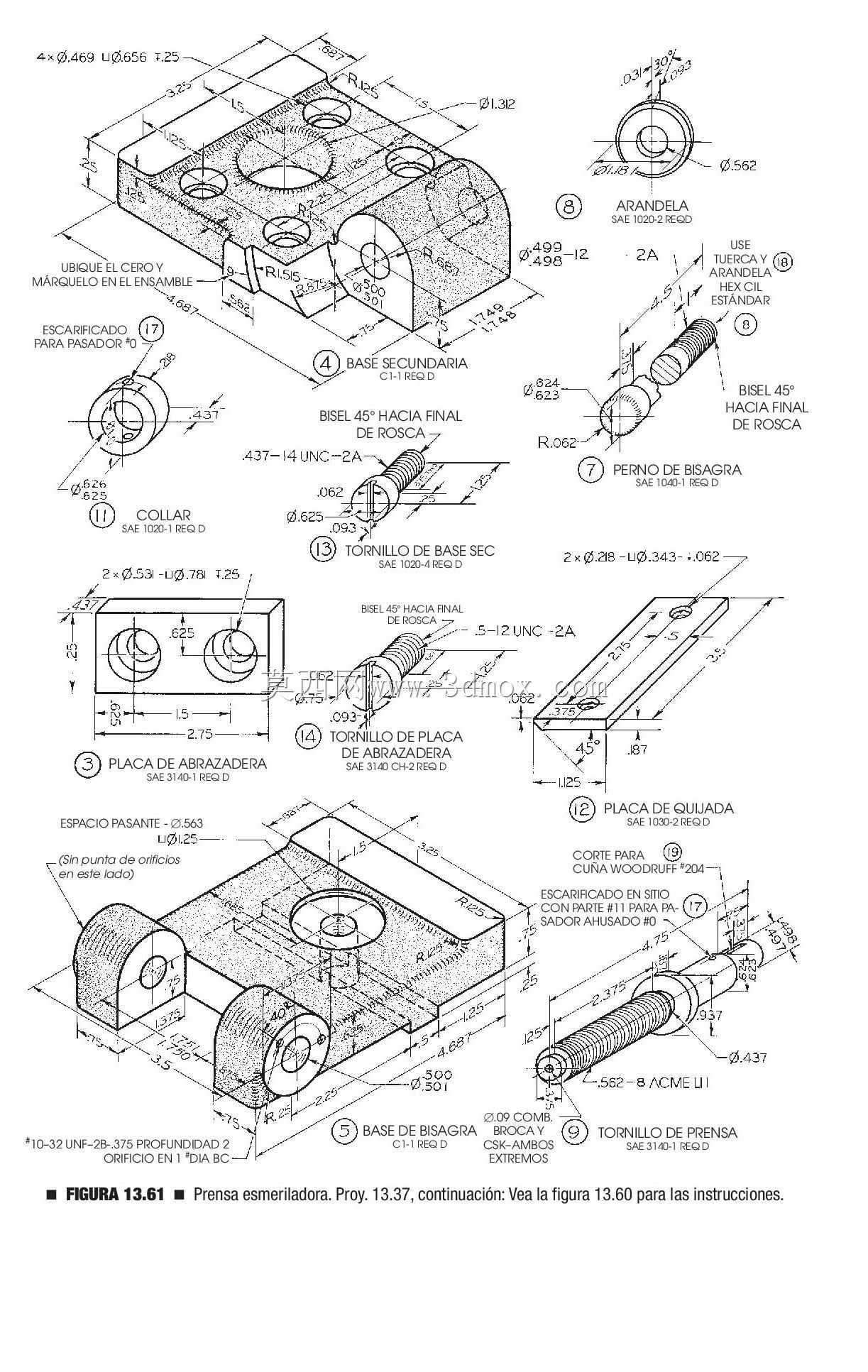

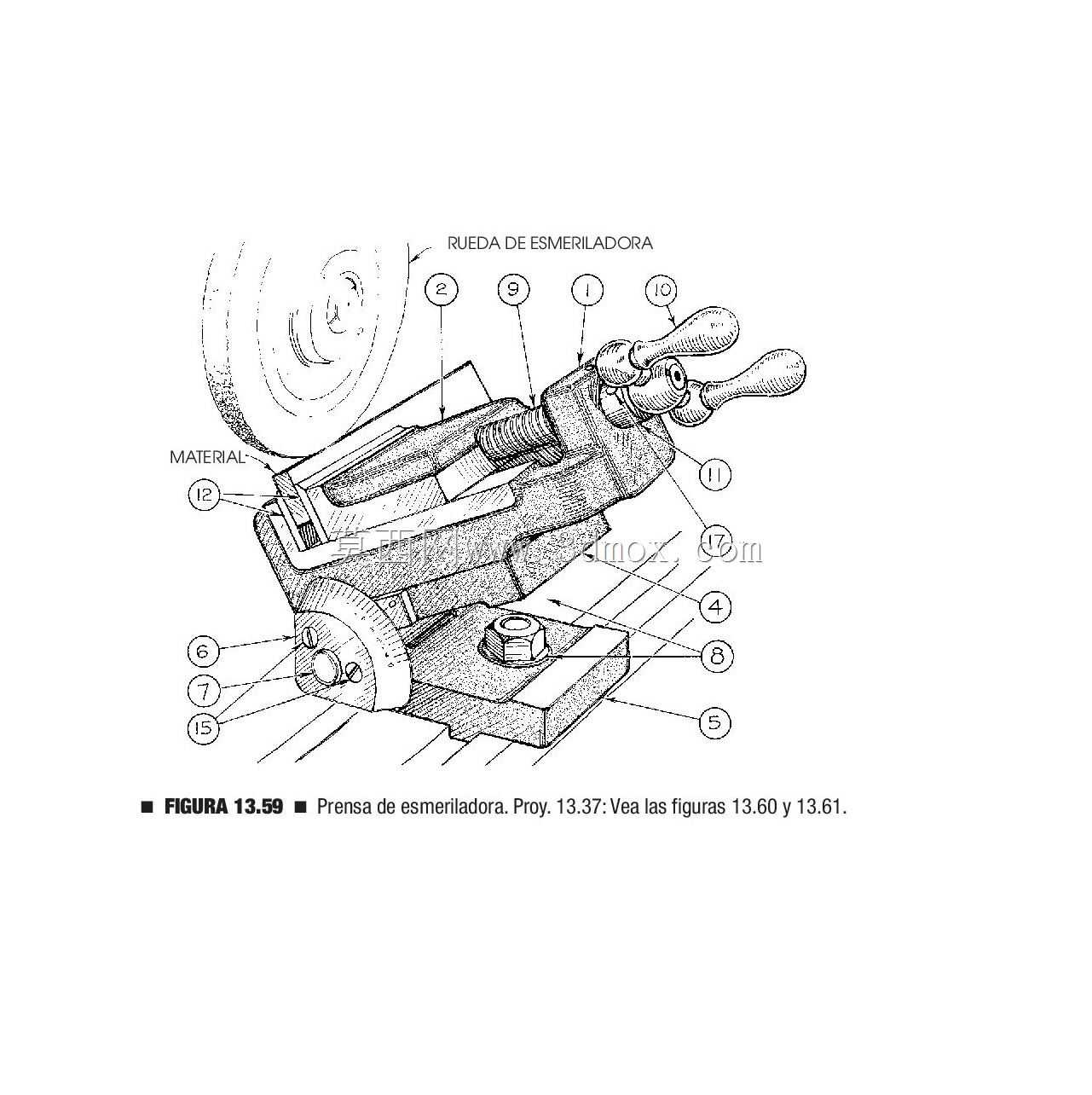

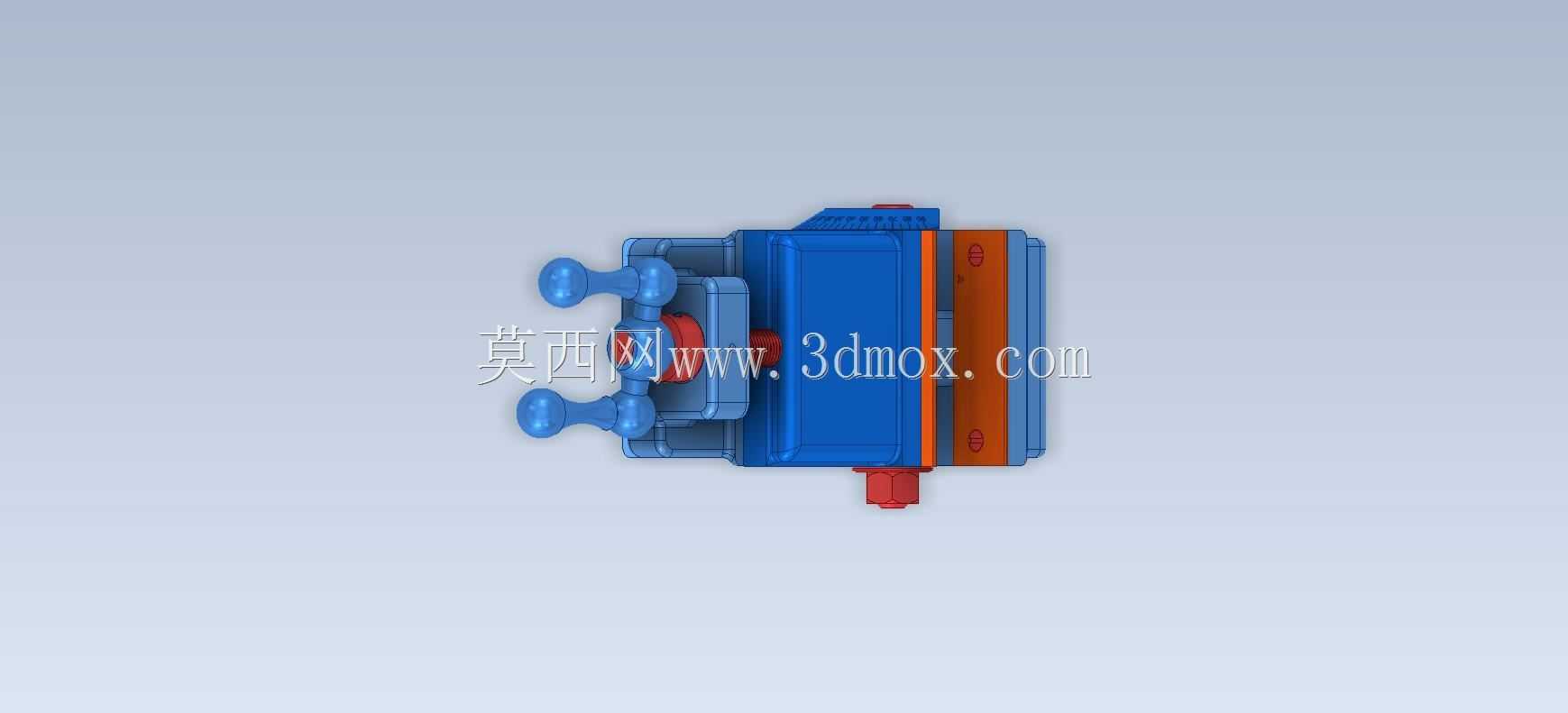

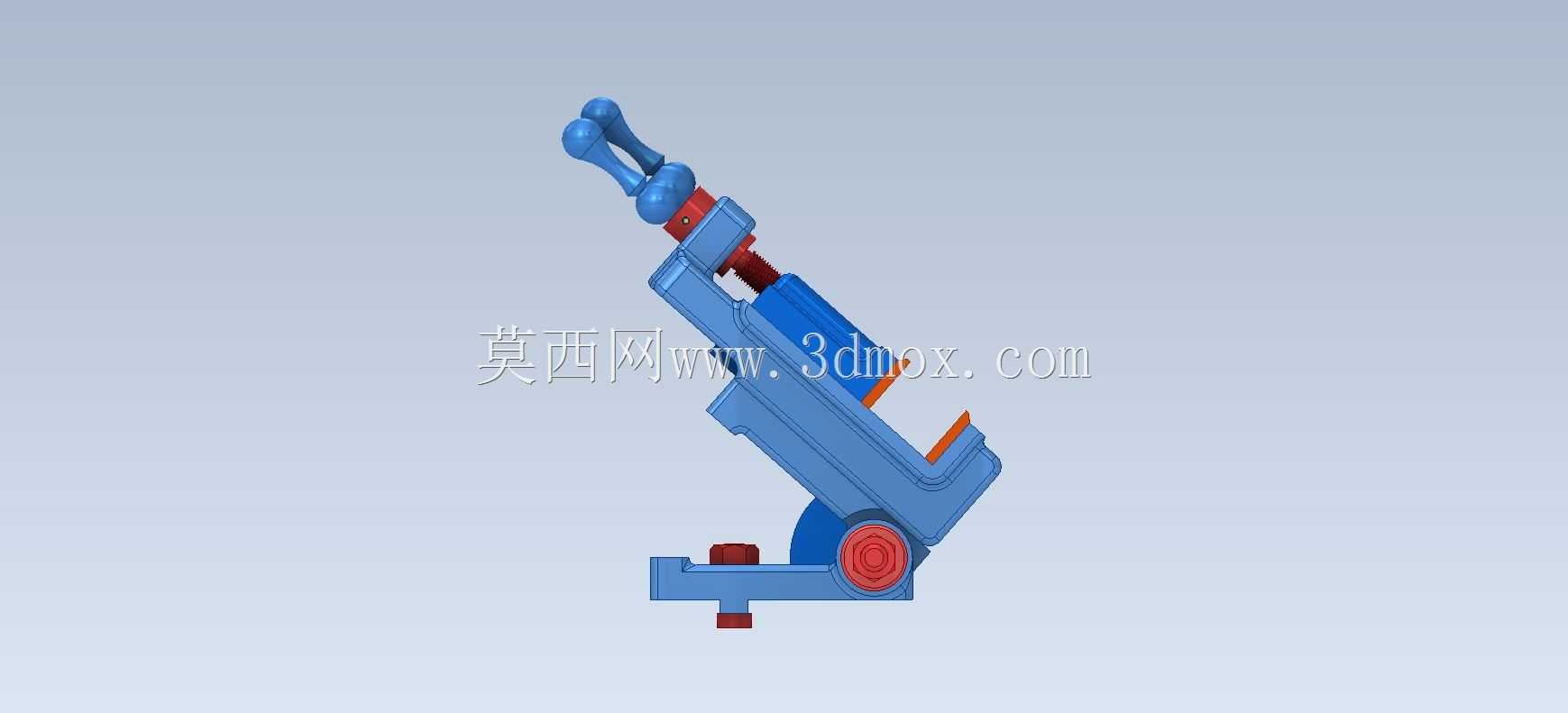

　　无需侧身操作，减少磨床操作时的动作冗余；角度调整的刻度标识直接集成在钳体旋转副的侧边，操作人员可直接读取倾斜角度，无需额外借助角度尺进行二次校准，缩短装夹找正的辅助时间。外形尺寸方面，该虎钳整体底座安装尺寸控制在180毫米×120毫米范围内，可直接适配多数小型平面磨床的工作台T型槽间距，安装时通过两个M10的T型螺栓即可完成固定，无需额外加工过渡安装板；钳体最大倾斜状态下的顶部高度不超过260毫米，不会超出小型磨床的砂轮行程上下限，避免出现砂轮碰撞钳体的安全隐患。钳身主体采用铸铁材质的框架式结构，在保证整体刚性的前提下控制了整体重量，单人即可完成工位间的搬运调整；夹紧螺杆采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，

　　夹紧后不会因为磨削过程中的振动出现松夹问题，钳口压条采用可更换设计，长期使用出现磨损后只需松开固定螺丝即可更换压条，无需整体报废钳体，降低长期使用的维护成本。在结构细节处理上，钳体的旋转副配合面做了刮研处理，角度调整时的阻尼均匀，不会出现卡顿或者旷量过大的问题，锁紧机构采用楔形压紧原理，锁紧时的接触面积大，角度固定后的刚性足以承受磨削过程中的径向切削力，不会出现让刀问题。针对磨床加工时的切削液喷淋场景，钳体的所有滑动配合面都设计了防尘挡边，可阻挡磨削碎屑和切削液进入配合间隙，日常维护时只需定期在螺杆部位加注润滑脂即可，无需频繁拆解清理内部碎屑。这款虎钳除了适配磨床工序外，也可临时用于台钻的斜孔钻削、钳工划线的角度定位等场景，

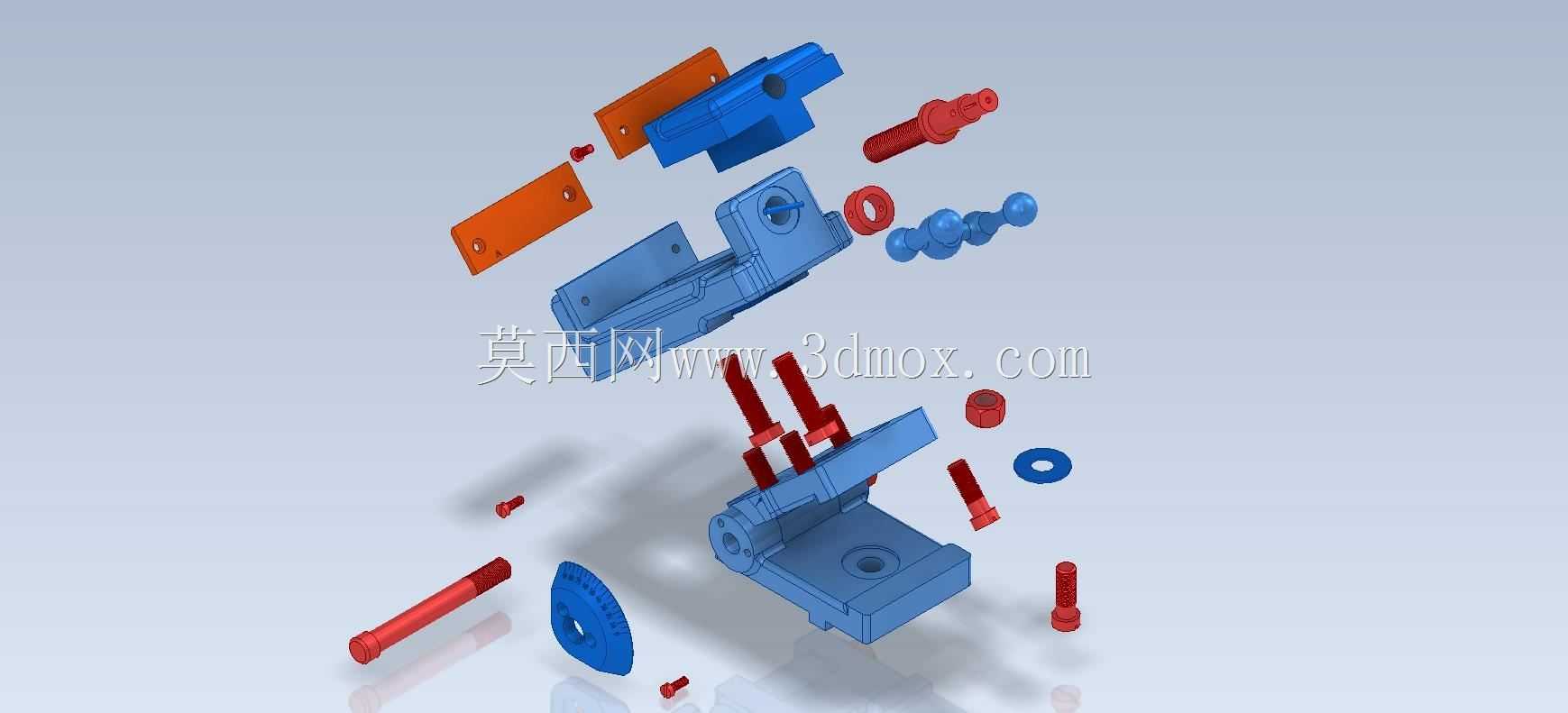

　　整体结构没有冗余的复杂部件，所有零部件都采用机加工行业的通用标准件，后期维修替换配件的采购成本较低，适合小型加工车间、机修工位、实训教学场景作为通用工装使用。在建模过程中，所有配合面都按照实际机加工的公差要求预留了配合间隙，旋转部位的间隙控制在0.02毫米以内，既保证转动灵活，又不会出现过大的旷量影响装夹精度；钳口的平行度、夹紧面的平面度都按照磨床工装的精度要求做了结构约束，实际加工组装后，钳口夹紧后的平行度可控制在0.01毫米/100毫米以内，满足精密磨削的装夹精度要求。
