带防护结构四针板对板连接组件

　　这款四针连接组件主要面向工业控制板卡、小功率信号传输场景的板间连接需求，在伺服驱动IO端口、小型传感信号采集板、低压配电信号回路中都能适配，区别于常规裸露插针的接插件，它自带的一体式防护罩结构能在装配、运维过程中避免插针受外力磕碰弯折，也能减少车间环境里的浮尘、金属碎屑附着在插针间隙引发的接触不良问题。

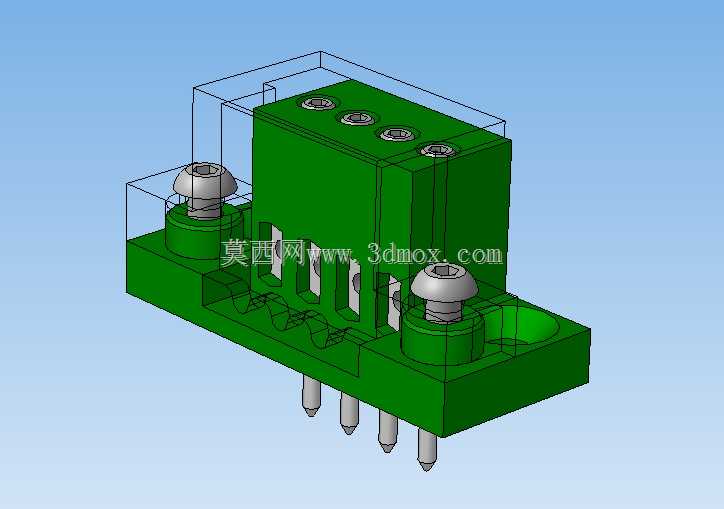

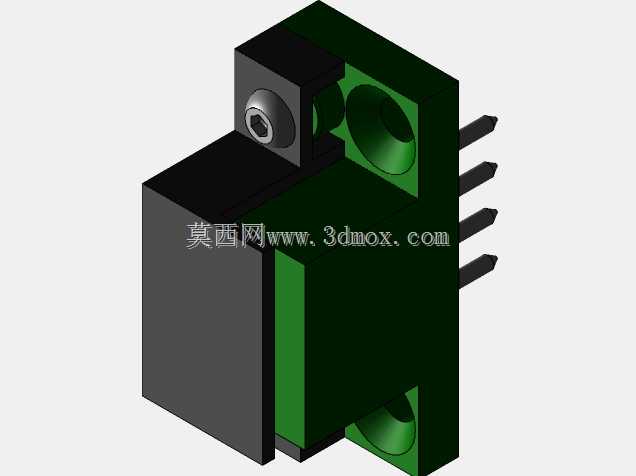

　　从结构设计逻辑来看，主体基座采用耐温工程塑料注塑成型，基座底部伸出的四根插针为等距排布，插针末端做了导向锥面处理，装配时能自动校正对位偏差，避免硬插导致的插针弯针问题；基座两侧预留的带肩螺丝安装位，是为了在插合完成后通过螺丝将公母端锁紧，避免设备运行过程中受振动、冲击出现连接松脱，螺丝头部的沉台设计能保证锁紧后螺丝端面不突出防护罩顶面，不会和周边其他元器件产生干涉。防护罩和基座为一体式衔接结构，罩体侧壁刚好围合在插针外侧，罩体顶部开有四个对应插针位置的对位孔，既可以作为插合时的导向参照，也能在插合后对插合部位形成周向防护，避免外力直接作用在插针结合部位。

　　安装边界方面，基座底部的定位凸台和PCB板上的安装开孔尺寸匹配，插针伸出基座底面的长度适配常规2mm厚度PCB的波峰焊工艺，焊接后插针和焊盘的结合强度能满足常规工业场景的抗振要求；两侧安装螺丝的中心距经过标准化设计，和同规格间距的四针接插件安装孔位完全兼容，替换原有无防护接插件时不需要重新修改PCB开孔位置，能直接完成替换升级。整体外形的长宽高尺寸控制紧凑，防护罩顶面到PCB板面的高度较低，在板卡堆叠间距较小的控制箱内也能顺利安装，不会因为额外增加防护结构就占用过多的板上空间。

　　实际使用过程中，这款连接件的信号接触部位采用镀金处理，能降低接触电阻，避免长期使用后氧化导致的信号衰减，适合传输毫安级的传感信号、低压控制信号，不适合大电流功率回路的连接。防护罩的侧壁还做了局部的开槽设计，一方面是减少注塑成型时的壁厚不均导致的缩痕问题，另一方面也能在插合后留出少量的散热空间，避免信号传输过程中接触部位的热量积聚。在装配工艺上，插针和塑料基座采用过盈压装的方式固定，压装后插针的垂直度、位置度公差控制在较小范围内，能保证和母端接插件的顺畅插合，不会出现个别插针对位不准无法插入的问题。两侧的螺丝安装柱内嵌了金属衬套，多次拆装锁紧螺丝时不会出现塑料柱滑牙的问题，能满足设备运维过程中多次插拔的使用需求。
