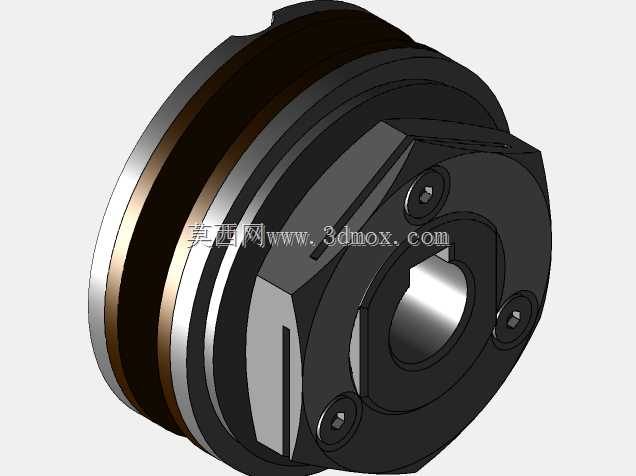

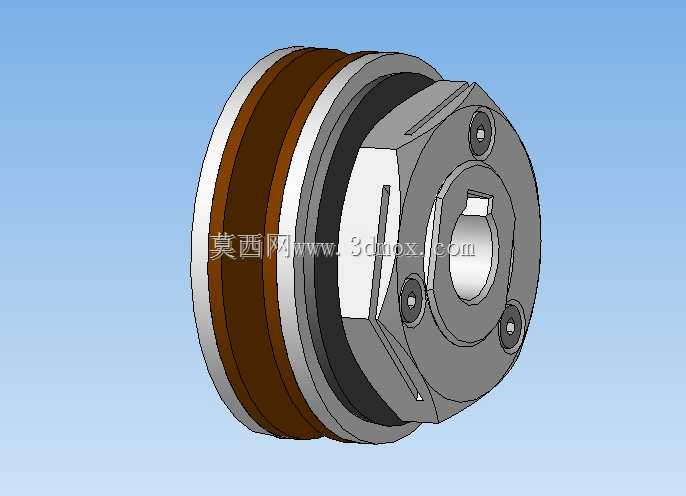

12mm轴径安全型机械传动联轴器结构

　　在自动化输送线、包装机械、小型数控机床进给机构这类存在冲击负载或误操作堵转风险的传动场景里，常规刚性联轴器会在过载时把冲击扭矩直接传递给前后端的轴系、驱动电机甚至执行机构，轻则打坏齿轮、崩断键槽，重则烧毁伺服驱动绕组，造成整条产线非计划停机。这款适配12mm传动轴的安全型机械传动联轴器，核心就是在常规轴连接功能之外集成了过载脱开的扭矩限制能力，从结构根源上切断过载扭矩的传递路径。

　　从结构设计逻辑来看，这款联轴器没有采用外置摩擦片的复杂结构，而是把摩擦副、弹性预紧组件、扭矩触发机构全部整合在盘式的本体内部，整体轴向尺寸控制得非常紧凑，径向轮廓也做了圆弧过渡处理，没有突出的螺栓头或者拨叉结构，安装时不需要预留额外的避让空间，哪怕是安装空间局促的设备内腔、靠近轴承座的轴端位置也能顺利布置。输入端和输出端的轴孔都采用了键槽加顶丝的双重固定方式，12mm的轴径适配范围刚好覆盖了小型自动化设备里最常用的200W到750W伺服电机、步进电机的输出轴规格，也能匹配同尺寸的减速器输入轴、负载主轴，安装时不需要额外加工转接轴套，降低了现场改造的加工成本。

　　实际运行过程中，正常传动状态下，内部的摩擦副在预紧碟簧的压力下保持足够的静摩擦力，能够稳定传递额定设计扭矩，传动过程中没有背隙，不会因为长期运行出现传动滞后的问题，适合有正反转频繁切换、定位精度要求的传动工位。当负载端出现卡滞、过载，传递扭矩超过预设的触发阈值时，摩擦副之间会产生相对滑动，主动端和从动端之间不再刚性传递扭矩，此时驱动端可以继续空转，不会把冲击载荷传递到后端的负载结构，等过载故障排除之后，联轴器会自动复位，不需要人工拆解重新调整，相比那种带剪切销的安全联轴器，故障恢复效率高很多，也不需要储备备用的剪切销配件。

　　建模过程中对各个配合面的公差做了贴合实际加工的设定：轴孔和传动轴的配合采用H7/k6的过渡配合，既保证装配时不会出现松旷，也不会因为过盈量太大导致装配困难；摩擦副的接触面粗糙度设定为Ra1.6，保证摩擦系数稳定，不会因为接触面太光滑出现打滑扭矩不足，也不会因为太粗糙导致磨损过快；预紧碟簧的压缩行程预留了1.5mm的调节余量，使用者可以根据实际需要的触发扭矩，调整端盖的锁紧程度来改变预紧力，适配不同负载工况的扭矩保护需求。外形上的三个均匀分布的锁紧螺钉，除了承担端盖的预紧锁紧功能之外，也可以作为扭矩触发后的打滑指示，当观察到螺钉位置和初始标记出现错位时，就能判断设备已经出现过过载打滑，方便运维人员快速排查故障点，不需要拆解设备就能判断传动链的运行状态。

　　安装边界方面，这款联轴器的轴向总长度适配两轴端之间18mm到22mm的间距范围，允许两轴之间存在不超过0.5mm的径向偏移，以及不超过0.2°的角向偏移，相比刚性联轴器降低了轴系对中的安装精度要求，现场安装时不需要打表反复调整同轴度，能缩短设备的装配调试周期。盘式的本体结构外侧预留了可选装防尘罩的卡槽，在多粉尘、有切削液飞溅的机加工场景里，可以加装薄金属防尘罩，避免粉尘、切削液进入摩擦副内部，导致摩擦系数变化、打滑扭矩失准的问题，拓展了结构的适用场景。
