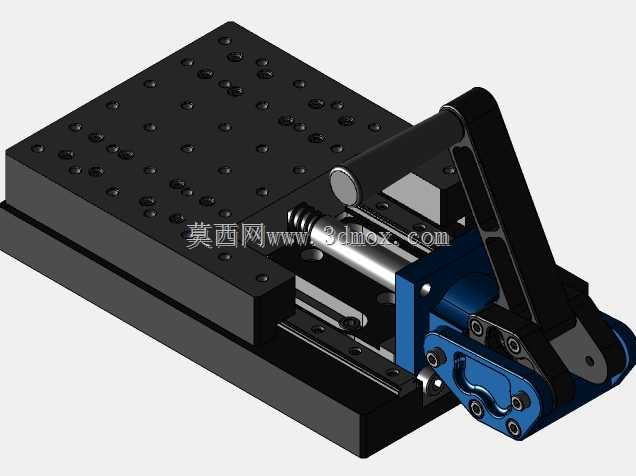

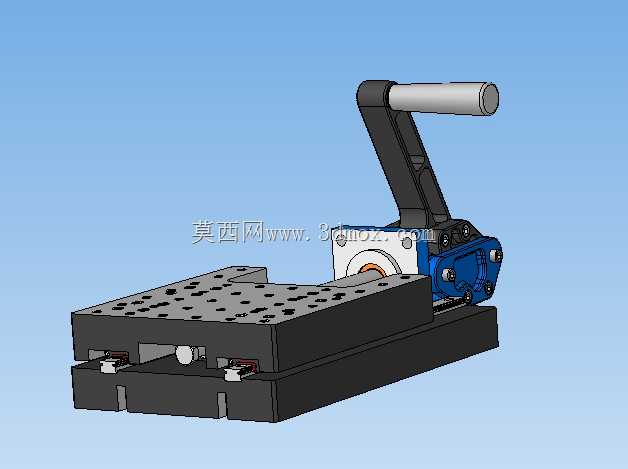

带线性轴承平台手动杠杆位移机构

　　在非标工装、小型检测工位、轻载装配台的布局中，经常会遇到需要操作人员手动调整工位位置、且调整后需要稳定锁止的场景，这类场景不需要大行程的电动驱动，也不需要过高的位移精度，但要求操作手感顺畅、结构紧凑、安装后不占用过多台面上部空间，这套手动杠杆驱动的线性位移平台，就是针对这类轻载手动调整场景设计的执行机构。

　　整套机构的核心承载部分是带密集安装孔的滑动平台，平台台面按照通用工装孔位标准排布了阵列式螺纹安装孔，可直接固定小型夹具、检测探头、待装配的小型工件，不需要额外加工转接板，能大幅缩短工位搭建的周期。平台底部配套的线性轴承组件，是整套机构滑动顺畅的核心，线性轴承与底部基座上的精密光轴配合，将滑动摩擦转化为滚动摩擦，即使平台上搭载数公斤的负载，操作人员扳动杠杆时也不会出现卡顿、爬行的问题，长期使用也不会因为磨损出现旷量，能保证位移过程的平稳性。

　　驱动部分采用的是偏心杠杆结构，而非传统的齿轮齿条或者丝杠传动，这种设计的优势在于结构件数量少，不需要加工精密的螺纹或者齿形，制造成本更低，同时杠杆的操作行程与平台的位移行程匹配，操作人员单次扳动杠杆即可完成平台的全行程移动，不需要反复转动手轮，在需要频繁切换工位位置的场景下，操作效率更高。杠杆手柄做了防滑的圆柱面设计，握持位置符合人手操作的人机工程角度，扳动时手腕不需要过度弯折，长时间操作也不容易产生疲劳。杠杆与平台的连接位置设置了耐磨的铰接衬套，能抵消反复扳动产生的侧向力，避免铰接位置过早磨损出现间隙。

　　基座部分采用整体式的块状结构，底部设置了多个沉头安装孔，可直接通过螺栓固定在设备台面或者铝型材框架上，安装时不需要额外制作支撑支架，基座的加工基准面与光轴安装槽一次装夹加工完成，能保证光轴的平行度，避免线性轴承在滑动过程中出现卡滞。基座两端设置了硬限位结构，能限制平台的最大位移行程，防止操作人员扳动杠杆时超出行程导致线性轴承脱出光轴，同时限位位置设置了缓冲垫，避免平台移动到极限位置时产生刚性碰撞，发出噪音或者损坏工件。

　　从安装边界来看，整套机构的总高度控制在较低的范围内，安装后台面以上的突出部分只有杠杆手柄，不会对周边的其他工位产生干涉，平台的宽度与长度尺寸适配多数小型工装的安装需求，不需要占用过大的安装面积。在实际应用中，这类机构常被用在小型工件的刻印工位，操作人员扳动杠杆将平台移出到装卸位置，放置工件后扳动杠杆将平台送入刻印头下方，到位后杠杆的偏心结构会自动产生锁止力，不需要额外设置锁紧手柄，就能保证刻印过程中平台不会发生位移；也可以用在小型检测设备的送料工位，配合检测传感器完成工件的到位检测，相比气缸驱动的送料机构，不需要接入气源，没有气管布线的麻烦，适合小型桌面级设备使用；在一些手动装配工位，这套机构也可以用来调整夹具的位置，方便操作人员对准装配位置，降低装配的对位难度。

　　设计过程中，铰接点的位置经过了反复的力矩校核，保证在平台满载的情况下，操作人员扳动杠杆的力在舒适的范围内，不会出现扳不动或者太松导致平台自行滑动的问题；线性轴承的选型匹配了平台的负载能力，选用的标准件线性轴承采购方便，后期维护更换成本低；所有的结构件都采用常见的金属材料加工，没有特殊的材料要求，普通的机加工车间即可完成生产，不需要特殊的加工工艺。平台的安装孔位采用通用的孔距标准，能兼容市面上多数小型工装夹具的安装尺寸，用户拿到模型后可以直接根据自己的台面尺寸调整基座的安装孔位置，不需要重新设计整套机构的核心结构，能大幅缩短设计周期。
