双行程规格交叉滚轮式直线导轨结构

　　在精密滑台、光学检测工位、小型自动化装配模组这类对导向精度、运行平顺性有较高要求的设备场景里，交叉滚轮式线性导轨的应用占比一直不低，和常见的滚珠直线导轨相比，这类导轨的滚动体采用交叉排布的滚柱结构，接触形式为线接触，刚性表现更突出，同时能承受多方向的复合载荷，在短行程、高负载、高精度要求的工位上适配性更强。本次呈现的导轨结构覆盖2mm与75mm两种行程规格，对应不同的位移需求场景，2mm行程款多用于微调类工位，比如光学镜头的焦距微调、检测探针的微进给工位，这类场景对位移分辨率要求高，不允许出现爬行、间隙超差的问题；75mm行程款则适配短距离往复运动的工位，比如小型物料的移栽滑台、点胶头的横移导向、工装夹具的换位导向，

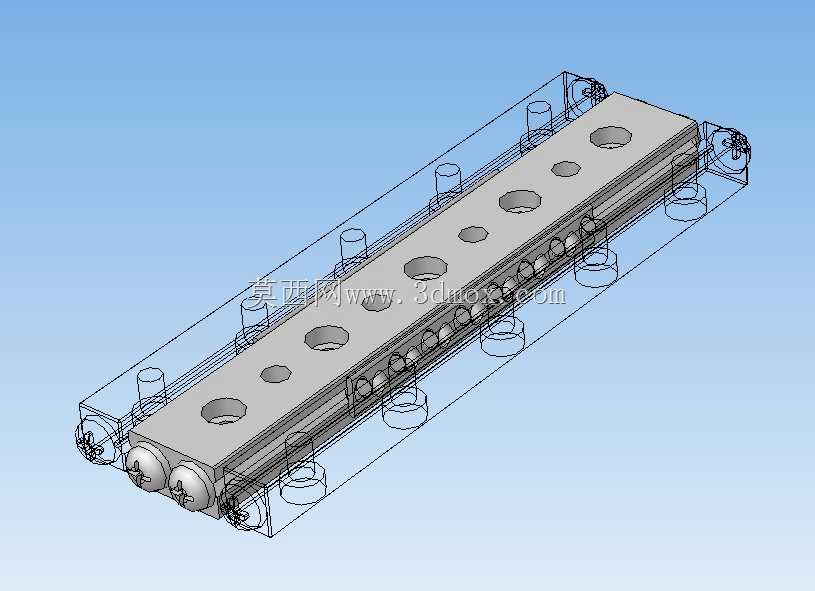

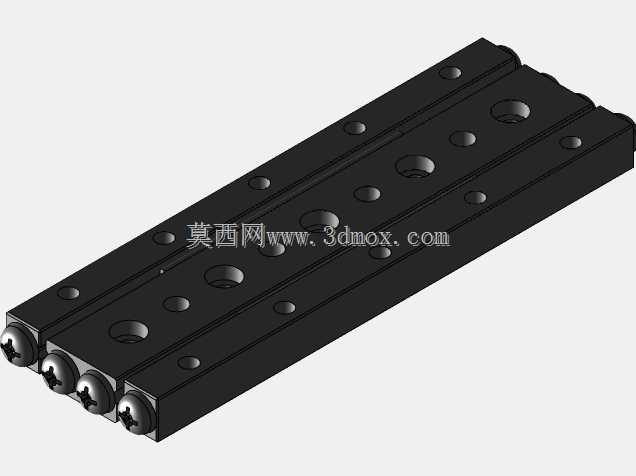

　　这类场景除了精度要求，还需要导轨具备足够的负载能力，承载滑台及末端执行件的重量，同时抵抗加工或装配过程中产生的倾覆力矩。从结构设计逻辑来看，这款导轨采用滚柱交叉90度排布的形式，相邻滚柱的轴线互相垂直，滚柱在导轨的V型滚道内做滚动运动，相比钢球点接触的结构，线接触的滚柱能在相同导轨截面尺寸下提供更高的额定动、静负载，同时交叉排布的滚柱可以同时承受来自垂直方向、水平方向以及倾覆方向的载荷，不需要额外搭配多组导轨组合承载，能有效缩小导向机构的整体安装空间。导轨主体采用长条形整体式结构，上表面均匀分布安装沉孔，用于将导轨固定在设备安装基准面上，沉孔的位置、孔径经过匹配设计，保证安装螺钉锁紧后不会突出导轨上表面，避免干涉滑块的运行；

　　滑块部分与导轨集成设计，两端设置限位结构，防止滑块超行程脱出，同时端部的密封结构可以阻挡外界粉尘、切削碎屑进入滚道内部，避免滚柱、滚道出现异常磨损，延长导轨的使用寿命。从安装边界来看，这款导轨的整体截面为矩形结构，安装基准面为导轨的底面与侧面，安装时需要先将设备的安装面加工至对应的平面度要求，通过侧面的定位边保证导轨的直线度，再通过沉孔内的锁紧螺钉完成固定；滑块的上表面同样设置对应规格的安装孔，用于连接负载滑台或执行件，安装孔的位置精度与导轨的滚道平行度保持一致，保证负载安装后不会出现偏载，避免滚柱局部受力过大导致的精度损失或寿命缩短。在实际选型应用中，这类交叉滚轮导轨不需要额外加装保持架，滚柱通过导轨内部的保持链实现有序排布，运行过程中不会出现滚柱错位、卡顿的问题，同时滚动摩擦的运动形式相比滑动导轨摩擦阻力更小，驱动功率需求更低，往复运动的响应速度更快，适合频繁启停的短行程往复运动场景。针对不同的使用环境，导轨的滚道表面经过硬化处理，表面硬度达到高耐磨要求，长期往复运行下滚道的磨损量极小，能长期保持导向精度，避免频繁调整导轨间隙或更换导轨的维护成本。在三维建模过程中，这类导轨的建模重点在于滚道的V型面角度匹配、滚柱的交叉排布间隙控制、安装孔的位置度校准，需要保证滚柱与滚道的接触线均匀，避免出现干涉或间隙过大的问题，同时安装孔的位置要符合通用安装尺寸规范，方便实际加工装配时的零件互换。对于设备结构设计人员来说，

　　这类导轨的三维模型可以直接导入装配体中完成干涉检查、安装空间校核，提前验证导轨与周边结构的位置关系，避免实际装配时出现安装空间不足、运动干涉的问题，缩短设备开发的周期，减少设计变更的成本。在实际使用过程中，这类导轨的预压可以通过滚柱的尺寸选配来实现，根据不同的刚性、精度需求选择对应尺寸分组的滚柱，实现零间隙或微预压的装配状态，既保证导向精度，又不会因为预压过大导致运行阻力上升、磨损加快。相比其他类型的直线导向部件，交叉滚轮线性导轨的结构更紧凑，整体高度更低，在对设备安装空间有严格限制的场景下，比如小型桌面级自动化设备、便携式检测仪器内部，这类导轨的优势更为明显，能在有限的空间内提供足够的导向精度与负载能力。
