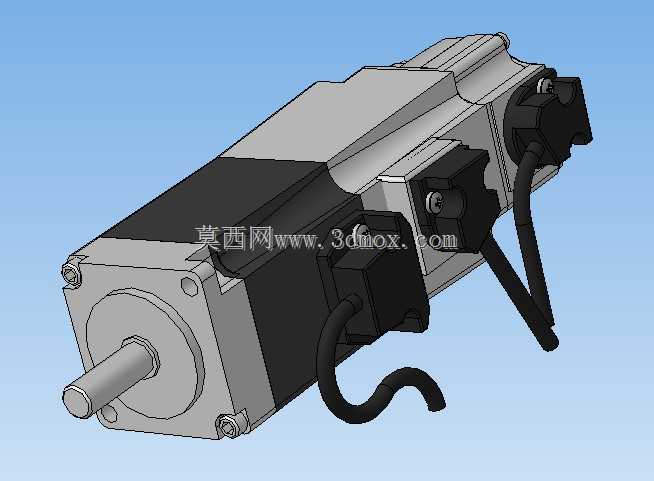

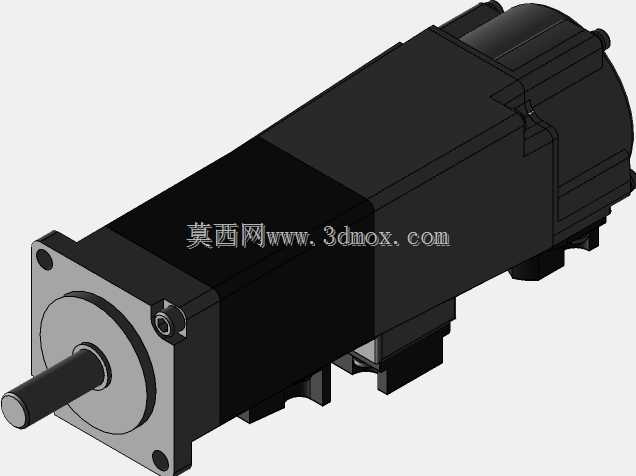

带制动功能的三菱HG-KR13BJ交流伺服电机

　　在自动化产线的垂直轴传动、需要快速停机定位的精密装配工位、断电后需防止负载下坠的提升类机构中，普通伺服电机往往无法满足安全停机与位置保持的需求，这款集成制动器的交流伺服电机正是针对这类场景开发的传动执行部件。从结构设计来看，这款电机将制动模块集成在电机尾端，没有额外增加过多的轴向安装长度，对于安装空间紧凑的设备布局十分友好，设计阶段没有采用制动器外挂的方案，避免了额外的连接法兰带来的同轴度误差，也减少了整机装配时的零件数量，降低了现场安装的调试难度。电机输出轴采用标准圆柱轴伸带键槽的结构，适配常见的联轴器、同步带轮安装方式，轴伸端的轴承选型考虑了径向负载与轴向负载的承载能力，可直接连接小负载的传动机构，无需额外增加支撑轴承座，

　　进一步压缩机构的整体占用空间。电机本体的接线分为动力线缆与编码器线缆两个独立接口，分别布置在电机侧部的两个不同方位，布线时可根据设备内部的走线槽位置选择线缆的出线方向，避免线缆弯折半径过小导致的内部线芯断裂问题，接口处采用防水密封结构，可适应车间内有少量切削液飞溅、粉尘较多的工作环境。集成的制动器为失电制动类型，正常通电运行时制动器内部的电磁线圈吸合摩擦片，制动盘与电机转轴完全脱开，不会给电机运转带来额外的摩擦阻力，避免了不必要的扭矩损耗与发热；当设备断电、触发急停或者伺服使能断开时，制动器内部的弹簧会快速推动摩擦片压紧制动盘，在极短时间内锁死电机转轴，可承受额定的保持扭矩，防止垂直安装的负载因为重力下滑，避免出现工件坠落、

　　机构碰撞的安全事故，满足工业设备的安全规范要求。从安装边界来看，电机的安装法兰采用标准的方形止口结构，止口直径、安装孔位间距都符合对应功率段伺服电机的通用安装尺寸，设备设计阶段如果需要替换同规格不带制动的伺服电机，无需修改安装板的加工尺寸，也不用调整电机与传动机构的对接位置，可直接完成替换升级，降低老设备改造的设计与加工成本。电机外壳采用一体压铸的铝质壳体，表面做了散热筋结构设计，在持续额定扭矩输出的工况下，壳体可快速将内部定子、线圈产生的热量散发到周围空气中，避免长时间运行时内部温度过高导致的磁钢退磁、线圈绝缘老化问题，延长电机的实际使用寿命。编码器部分采用高分辨率的位置检测元件，可实现精准的转速控制与位置定位，

　　配合驱动器的参数调试，可满足精密装配、电子加工、数控机床进给轴等对位置精度要求较高的场合的使用需求，低速运行时扭矩输出平稳，不会出现明显的爬行现象，高速运转时振动小、噪音低，可提升设备整体的运行稳定性。在实际选型应用时，需要注意制动器的供电回路要与伺服主回路做独立的安全联锁设计，确保急停触发时制动器可独立可靠动作，同时要核算负载的转动惯量与制动扭矩的匹配关系，避免制动时冲击过大导致摩擦片过度磨损，影响制动的可靠性与使用寿命。
