侧装式手动杠杆夹紧杆结构设计

　　在工装夹具的实际应用场景里，这类侧置手动杠杆夹紧部件，多用于小型焊接工装、机加工工位的辅助定位、装配线工件预紧环节，尤其适合操作空间局促、无法从工件正上方布置夹紧机构的工位——比如钣金件侧边定位、小型注塑件飞边修剪工位的工件固定、线束端子压接工装的工件夹持，相比垂直下压的夹钳，侧装结构不会占用工件上方的操作空间，给焊枪、打磨头、装配工具留出足够的作业避让空间，不会出现夹紧件与作业工具干涉的问题。

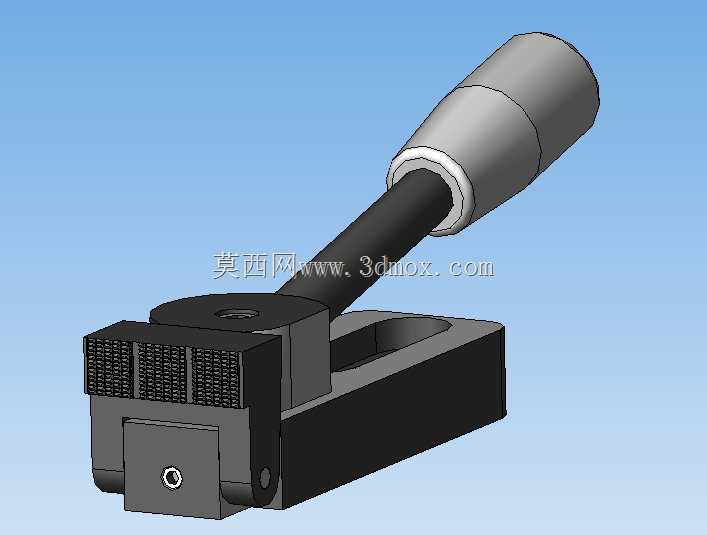

　　从功能逻辑上看，这款夹紧杆采用经典的二级杠杆增力结构，握持端的长压杆通过铰接点传递力矩，力臂比经过合理匹配，操作人员仅需施加很小的握持力，就能在夹头输出端产生足够的夹紧力，足以应对常规厚度15mm以内的金属薄板、硬质塑料工件的固定需求，不会出现加工过程中工件移位的问题。夹头的夹持面做了网格状滚花处理，并非光滑平面，这一设计是为了增大夹持面与工件之间的静摩擦系数，即使工件表面存在少量切削液、油污，也能保证夹持可靠性，避免夹紧后工件打滑偏移；夹头前端设置了可调限位螺钉，可根据不同工件的厚度调整夹紧行程，不需要更换夹头就能适配2-12mm厚度区间的工件，适配性更强。

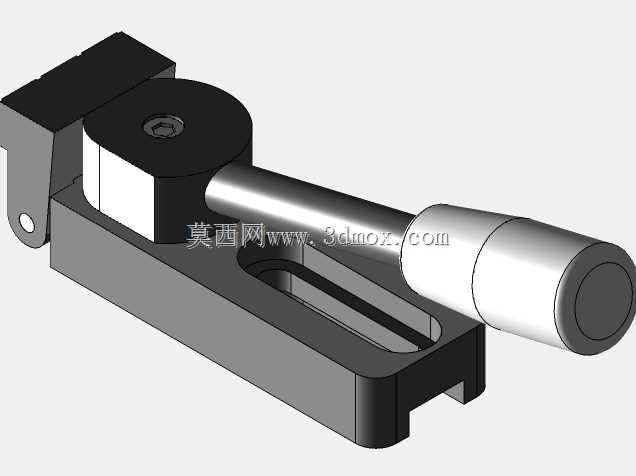

　　设计过程中，首先要考虑的是操作人机工程，握持端的胶套采用阶梯变径结构，靠近铰接点的位置直径更大，握持时手掌的受力分布更均匀，长时间重复操作也不会产生明显的压痕，压杆的摆动角度控制在35度以内，操作人员手腕不需要大角度翻转就能完成夹紧、松开的动作，符合工位操作的人机要求，降低重复操作的疲劳度。底座部分采用开槽式安装结构，底座上的长条形安装槽可以适配不同孔距的工装台安装，不需要在工装板上重新打孔就能调整夹紧机构的安装位置，安装时仅需通过两个T型螺栓就能将整个夹钳固定在工装平台上，拆装调整都很便捷。

　　从安装边界尺寸来看，整个夹紧杆在完全松开状态下，压杆抬起的最大高度不会超过底座上表面120mm，夹头的最大开口距离为15mm，底座的整体长宽尺寸控制在80mm*45mm以内，占用的工装平台面积很小，即使在密集布置定位机构的小型工装上，也能灵活布置安装位置，不会和其他定位销、支撑块产生空间干涉。铰接位置的销轴采用间隙配合设计，销轴端部设置了防脱卡簧，长期重复使用也不会出现销轴窜动脱落的问题，铰接副的接触面预留了润滑脂存储槽，日常维护时仅需定期注入少量润滑脂，就能保证机构动作顺畅，不会出现卡滞、异响的问题。夹具体的主体结构采用高强度碳钢材质，受力部位做了局部加厚处理，在保证整体结构强度的前提下，尽可能去除非受力区域的多余材料，控制整体重量，单人就能完成拆装移位，不需要借助起重设备。

　　实际选型应用时，需要注意这类手动夹紧杆仅适合静态夹持的工位，不能用于有强烈振动的冲击加工场景，比如重型铣削、冲裁工位的工件夹紧，避免振动导致杠杆机构松脱；如果用于焊接工位，需要在夹持面加装铜质防护垫，避免焊接飞溅粘连在滚花齿缝里，影响夹持摩擦力。安装时要保证夹头的夹持面与工件定位基准面平行，避免夹紧时工件受到侧向分力出现移位，影响定位精度。相比气动、液压夹紧元件，这类手动夹紧杆不需要外接气源、油路，布置灵活，成本更低，非常适合小批量生产、多品种换线频繁的工装场景，不需要复杂的管路布线，换型时仅需调整安装位置就能快速适配新的工件装夹需求。
