立式法兰安装螺旋齿轮减速三菱电机

　　这款螺旋法兰齿轮电机在自动化生产线、物流输送设备、中小型包装机械、食品加工传动工位上有着极高的适配性，这类带减速集成的电机不需要额外搭配独立减速箱，能大幅缩减设备传动端的安装空间，尤其适合对安装轴向尺寸有严格限制的立式安装工位。从实际使用场景来看，0.4kW功率段的机型刚好覆盖轻载到中载的连续传动需求，速比覆盖270到450的区间，输出转速能控制在每分钟3转到5转左右，足够驱动辊道输送、间歇式送料、小型工装回转这类需要低转速大扭矩的工位，避免了普通电机搭配大减速比时出现的传动链冗长、安装同轴度难保证的问题。

　　从结构设计逻辑来看，这款电机采用法兰直装的集成式结构，输入端是标准的三相异步电机本体，接线盒设置在电机侧方45度位置，不管是左侧走线还是右侧走线的设备柜体都能适配，不需要额外调整接线盒朝向，接线盒的密封结构能满足车间常规的防尘防溅需求，适配多数普通工业车间的使用环境。电机和减速箱的连接端采用止口定位配合螺栓锁紧，能保证电机输出轴和减速箱输入齿轮的同轴度，减少高速运转时的齿轮偏磨问题，延长传动组件的使用寿命。减速箱部分采用螺旋齿轮传动结构，相比直齿齿轮传动，螺旋齿轮啮合时的重合度更高，传动过程中不会出现直齿传动的啮合冲击噪音，运转平稳性更好，同时能承受更大的瞬时过载扭矩，适合有轻微冲击载荷的传动工位。

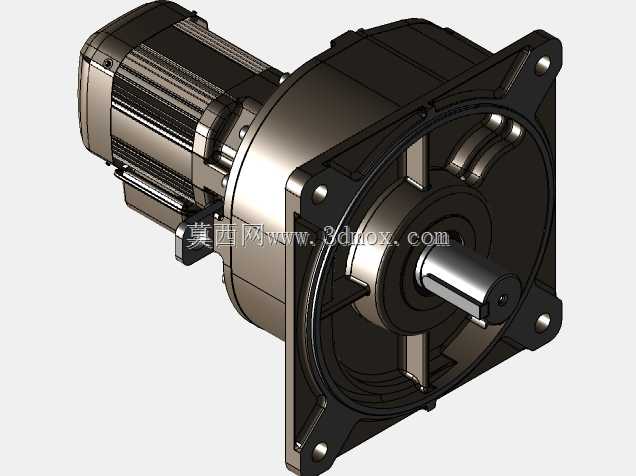

　　安装边界上，输出端的方形法兰采用标准止口配合安装孔设计，安装时只需要在设备安装板上加工对应尺寸的止口槽和螺栓过孔，就能实现快速定位安装，不需要额外做同轴度调校，能大幅缩短设备装配的调校时间。输出轴采用单键槽设计，配合锁紧挡圈能实现和负载端链轮、联轴器、辊筒轴的可靠连接，避免运转过程中出现轴和负载的相对滑动。减速箱壳体采用一体式铸铁铸造结构，壳体外部设置有加强筋结构，既能够提升壳体的结构刚性，承受齿轮啮合产生的径向力，也能增大散热面积，帮助齿轮运转产生的热量快速散出，避免长时间连续运转时箱体内油温过高导致的润滑失效问题。

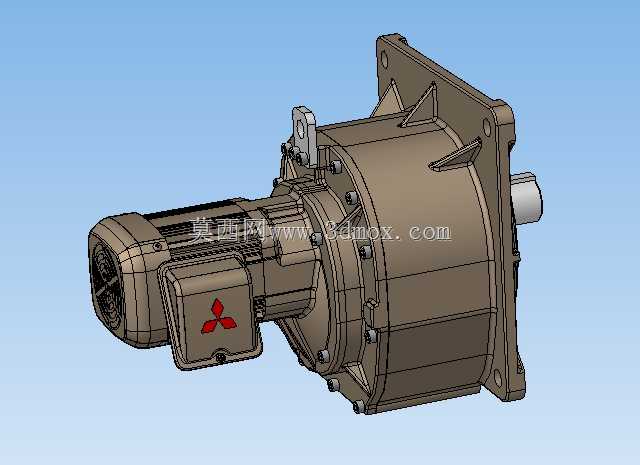

　　从建模细节来看，整个模型完整还原了电机的散热筋结构、接线盒的固定螺栓、减速箱法兰的安装孔位、输出轴的键槽尺寸、吊环安装位这些细节结构，不管是做设备整体装配的干涉检查，还是做安装工位的布局模拟，都能直接调用，不需要额外做结构补全。齿轮传动部分的内部结构虽然做了外观简化，但外部的连接尺寸、安装孔位、轴向长度、径向最大尺寸都和实际实物保持一致，在做设备三维布局时，能准确预留出安装空间和检修空间，避免出现装配时和周边护罩、管线、其他机构产生干涉的问题。另外电机尾部的散热风罩、风叶结构也做了完整还原，在做设备散热风道模拟时，也能参考风罩的进出风方向，合理布置设备内部的散热气流路径，避免电机散热风路被周边部件遮挡导致的电机过热问题。

　　实际选型使用时，这类集成式减速电机不需要单独计算电机和减速箱的连接匹配参数，也不需要单独采购联轴器、连接法兰这类辅件，只需要根据负载需要的扭矩、转速、安装方式直接选型即可，能减少设计阶段的选型计算工作量，同时降低采购时的配件种类，减少后续设备维护的备件储备品类。法兰安装的结构相比底脚安装的机型，不需要额外制作安装底座，直接固定在设备的立板上即可，能让设备的传动端结构更加紧凑，尤其适合立式布局的设备，比如垂直提升的小型输送机、立式回转工装这类应用场景，能有效降低设备整体的重心，提升设备运转的稳定性。
