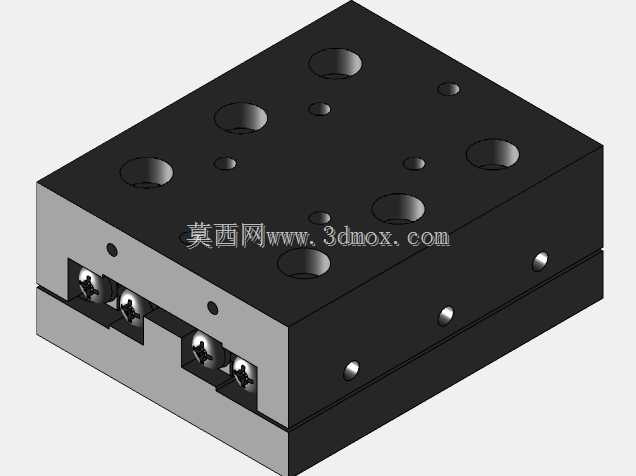

双行程交叉滚轮式直线导轨结构

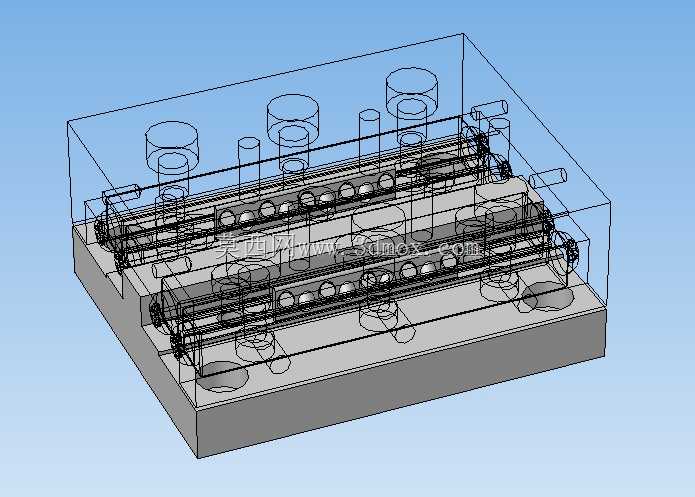

　　在精密滑台、检测工位、小型自动化模组的设计选型中，直线导向部件的刚性、运动顺畅度一直是结构工程师重点考量的指标，常规滚珠直线导轨在轻载短行程场景下，往往存在预压调整繁琐、滚道易积屑、安装平行度要求过高的问题，这款交叉滚轮结构的直线导轨，正是针对这类小空间、高精度往复运动场景开发的导向方案。从结构设计逻辑来看，这款导轨没有采用传统滚珠循环的结构形式，而是将圆柱滚轮以交叉排列的方式布置在导轨滑块的滚道之间，相邻滚轮的轴线呈90度垂直交错，能够同时承受垂直方向、水平横向以及倾覆方向的复合载荷，相比同尺寸规格的滚珠导轨，其接触形式为线接触，额定动载荷能提升40%以上，在频繁启停的短行程往复运动中，不会出现滚珠蠕动带来的爬行问题，

　　低速运动时的平稳性优势十分明显。从实际应用场景出发，这类导轨常被用在3C产品的检测工位滑台、光学镜头调焦机构、小型半导体搬运模组、医疗检验设备的样本移动平台上，这些场景普遍要求导向部件占用空间小、运动阻力均匀、不需要频繁维护，同时对安装空间的边界尺寸有严格限制。这款导轨提供了2mm和45mm两种行程规格，其中2mm超短行程版本专门适配微调类机构，比如精密检测头的高度微调、激光打标工位的焦距微调，这类场景不需要长距离运动，只需要在极小行程内保证运动直线度，避免出现偏摆影响检测或加工精度；45mm行程版本则可以适配小型物料的短距离搬运、工位间的短程移位，比如小型电子元件的上下料、标签贴合工位的位置调整。从安装边界来看，

　　这款导轨采用集成式的滑块与导轨基座设计，导轨本体的安装基面直接加工有定位销孔与固定螺纹孔，不需要额外加工安装基准面，安装时只需要将基座底面贴合在设备的安装平台上，通过内六角螺钉锁紧即可，滑块的顶面也预留了标准的负载安装螺纹孔，能够直接连接工装板、检测头、气动夹爪等负载部件，不需要额外设计转接板，能有效压缩整体机构的高度尺寸。设计过程中，滚道的型线经过了反复优化，滚轮与滚道的接触区域做了微量的凸度修正，避免滚轮两端出现应力集中，在额定载荷下长期运行不会出现滚道压溃、滚轮边缘磨损的问题；滚轮的保持架采用低摩擦的工程塑料材质，既能保证滚轮之间的间距恒定，避免运行过程中滚轮相互挤压摩擦，又能起到一定的储脂作用，

　　一次填充润滑脂可以满足长期运行需求，不需要频繁加注润滑脂，适配洁净车间、免维护设备的使用要求。不同于常规分离式导轨需要严格控制两根导轨的平行度、等高差，这款导轨的导轨与滑块为配套集成结构，出厂时已经完成了预压调整与运动精度检测，用户安装时不需要做复杂的精度校准，只要保证安装基面的平面度在0.02mm以内，就能达到出厂时的运动精度要求，大幅降低了现场装配的调试难度，对于没有丰富导轨安装经验的设计人员来说，能有效减少装配失误带来的精度问题。在抗污染能力方面，交叉滚轮的滚道结构相比滚珠循环导轨的回流通道更开放，即使有少量粉尘、碎屑落到滚道上，运行过程中滚轮的转动会将碎屑带出滚道，不会像滚珠导轨那样把碎屑带入回流通道造成卡顿，在有少量粉尘的装配车间、木工小件加工工位这类环境下，运行稳定性要优于普通滚珠导轨。从运动阻力特性来看，这款导轨的启动阻力与运行阻力差值极小，在低速微动的场景下，不会出现启动时阻力突增的问题，配合微型丝杆或者音圈电机使用时，能够实现微米级的进给精度，不会因为阻力波动影响进给位置的准确性。针对不同的使用温度场景，滚轮可以选用不同的材质，常规工况下采用轴承钢滚轮搭配润滑脂，能在-10℃到60℃的环境下稳定运行，如果是高温或者洁净度要求更高的场景，还可以替换不锈钢滚轮与真空润滑脂，适配更多特殊工况的使用需求。
