三菱NV100-CVFU三极塑壳断路器结构

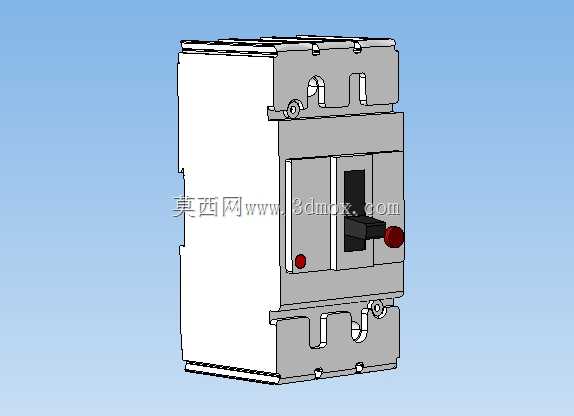

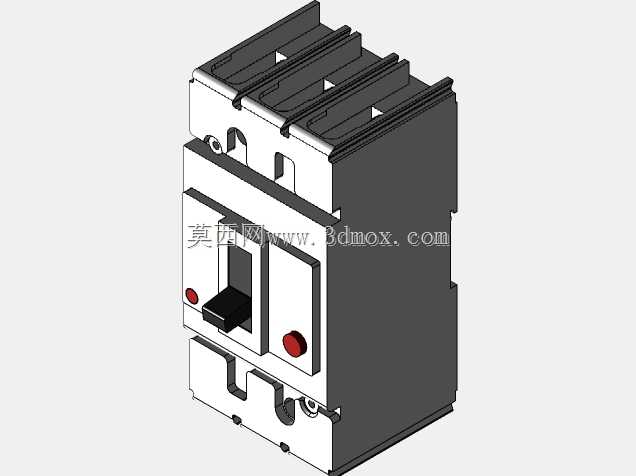

　　这款三极塑壳断路器主要面向低压配电系统的终端与分支回路保护场景，常见于工业厂房动力配电柜、商用建筑楼层配电间、设备配套电控柜内部，承担线路过载、短路及欠压故障时的快速分断任务，避免故障电流波及后端用电设备造成不可逆损坏，也能在检修回路时提供明显的断开点，保障运维人员操作安全。从结构设计来看，整体采用模块化塑壳封装，外壳选用高强度阻燃工程塑料，兼顾绝缘性能与抗冲击能力，可耐受配电场景下常见的机械磕碰与短时高温烘烤。正面操作区域设置外露式操作手柄，手柄位置清晰对应分闸、合闸、脱扣三种状态，运维人员无需额外辅助工具即可直观判断回路通断状态，手柄旁设置的红色指示件，可在故障脱扣时弹出，进一步降低状态误判概率。进出线端采用标准化接线端子布局，

　　端子处预留足够的接线空间，适配不同线径的铜芯电缆压接，端子旁设置的紧固螺丝采用防滑脱设计，避免长期运行过程中因设备振动出现接线松动、接触电阻过大引发的发热隐患。安装结构上，背部预留标准导轨安装卡扣与螺丝固定孔位，既可以适配行业通用的35mm标准DIN导轨快速卡装，也能通过螺丝直接固定在柜内安装板上，适配不同柜型的安装需求，安装边界尺寸紧凑，在有限的柜内空间中可与相邻的接触器、继电器等元器件保持足够的电气安全间隙，避免爬电距离不足引发的绝缘故障。内部结构设计上，操作机构采用四连杆速通速断结构，不管操作手柄的推动速度快慢，触头都能以恒定速度完成闭合与分断动作，避免人为操作速度过慢导致触头拉弧时间过长，烧蚀触头表面影响使用寿命；

　　灭弧室采用多栅片灭弧结构，分断短路电流时可快速将长电弧切割为多段短弧，快速冷却熄灭电弧，限制电弧外喷，保障柜体内部其他元器件安全。脱扣单元配置热磁式脱扣组件，热脱扣元件利用双金属片受热弯曲的特性，应对回路长期过载电流，当电流超过额定值一定时长后双金属片变形推动脱扣机构动作，反时限特性匹配线缆的过载耐受能力；磁脱扣元件利用电磁吸力触发，在回路出现短路大电流时瞬时动作，快速切断故障回路，分断时间控制在毫秒级，有效限制短路电流对后端设备的冲击。产品的操作面与接线端之间设置绝缘隔离挡板，接线完成后可将挡板复位，避免运维人员误触带电部位，提升操作安全性；外壳拼接处采用凹凸槽密封结构，可阻挡配电环境中常见的灰尘、金属碎屑进入壳体内部，

　　避免内部积灰引发的绝缘下降问题。在实际选型适配中，这款三极断路器可直接用于三相三线制动力回路，为三相异步电机、电加热设备等三相负载提供保护，也可通过搭配附件扩展辅助触点、报警触点、分励脱扣器等功能，适配远程分闸、状态信号远传等智能化配电需求，无需改动主体安装尺寸即可完成功能升级，适配不同项目的配电改造需求。建模过程中严格还原实物的装配间隙与操作行程，手柄的转动角度、卡扣的弹性变形量、端子的螺纹深度都按照实物尺寸1:1复刻，可直接用于配电柜体的布局干涉检查、运维培训演示、虚拟装配验证等场景，帮助结构设计人员在柜体设计阶段提前确认元器件安装空间，避免实际装配时出现元器件与柜内走线、铜排、其他部件的干涉问题，缩短配电设备的设计迭代周期。
