双行程交叉滚轮式直线导轨结构

项目分类:通用机械零部件 发布时间:2023-07-08 ID:696399
  • 双行程交叉滚轮式直线导轨结构
  • 双行程交叉滚轮式直线导轨结构

  在精密传动领域,这类交叉滚轮直线导轨的应用场景覆盖了从半导体晶圆搬运工位、小型精密检测平台到桌面级数控滑台的多个细分环节,区别于传统滚珠直线导轨,交叉滚轮结构的刚性表现更适配短行程、高负载密度的安装场景,很多紧凑空间内的直线往复运动工位,都会优先选用这类结构来替代常规导轨副。从实际使用角度看,这款导轨提供了2mm与75mm两档行程规格,其中2mm微行程版本多用于精密微调机构,比如光学镜头的焦距微调、检测探针的对位进给,这类场景对运动的直线度、回程间隙控制要求极高,交叉滚轮的预压调整结构可以将反向间隙控制在微米级,完全满足微调工位的精度需求;而75mm行程版本则适配小型物料的短距离移栽,比如小型装配工位的工件推送、

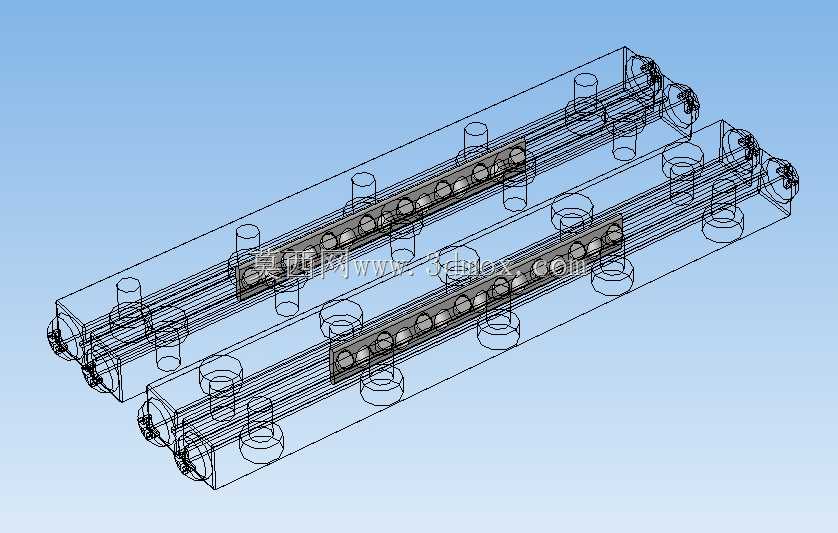

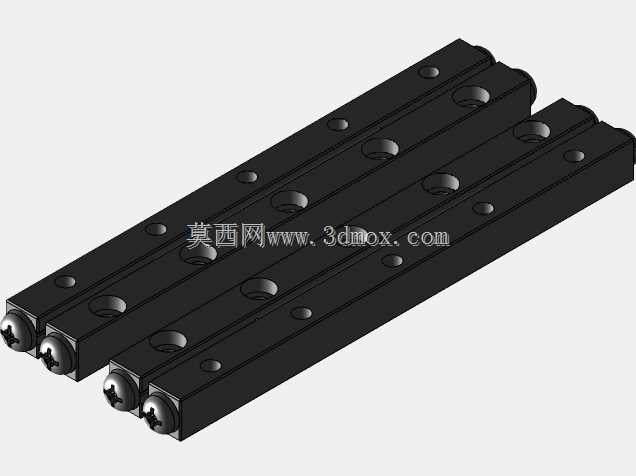

  标签剥离机构的进给动作,这类场景不需要长行程传动,但要求运动过程平稳无卡顿,滚轮与导轨滚道的线接触结构相比滚珠的点接触,抗冲击能力更强,能承受一定的偏载力矩,在工位存在侧向力的工况下也能保持稳定的运动精度。设计层面,这款导轨采用双轨平行布置的结构,单根导轨上集成了整排交叉排列的滚轮组件,滚轮的轴线相互垂直交错,可同时承受来自垂直方向、水平侧向以及翻转方向的复合载荷,不需要额外增加辅助导向块就能满足多方向受力的安装需求,大幅压缩了整体安装空间。导轨本体的安装面设计了等距分布的沉头安装孔,孔位间距按照通用精密安装基准设置,可直接通过内六角螺栓固定在设备安装基板上,不需要额外加工适配的安装位,降低了设备集成的加工成本。

  滑块部分与滚轮组件集成式设计,滑块端面预留了负载安装的螺纹孔位,可直接连接执行末端的工装、载具,不需要额外设计转接板,进一步缩减了运动单元的整体厚度。从安装边界来看,这款导轨的整体截面尺寸紧凑,双轨并排安装后的总宽度控制在小尺寸范围内,适配安装空间局促的小型设备内部布局,导轨的两端设计了限位挡块结构,可防止滑块超程脱出,同时挡块位置可根据实际使用的行程需求做小幅调整,不需要重新加工导轨本体,适配不同工位的行程定制需求。滚道部分采用了硬化处理工艺,表面硬度满足长期往复运动的耐磨需求,滚轮内部自带微型密封结构,可阻挡车间环境内的粉尘、细小碎屑进入滚道内部,延长维护周期,在普通工业车间环境下不需要频繁做清洁保养就能保持稳定运行。

  在实际选型过程中,这类交叉滚轮导轨相比同规格的滚珠导轨,摩擦阻力更小,运动过程的阻尼一致性更好,在低速微动进给场景下不会出现爬行现象,非常适合对运动平顺性要求高的精密工位。很多设计人员在做紧凑设备布局时,往往会忽略导轨副的多方向承载能力,导致后期需要额外增加导向结构,反而占用更多空间,这款集成式交叉滚轮导轨的结构设计,刚好解决了紧凑空间内多方向承载的直线传动需求,双行程的规格覆盖也能适配不同工位的行程要求,不管是微调整的短行程还是常规短距离移栽的行程,都能通过同一系列的导轨完成选型,减少了设计过程中的零件种类,降低了后续的备件管理成本。建模过程中,滚轮与滚道的配合间隙按照实际预压等级设置,还原了真实装配状态下的配合关系,安装孔位、端面限位结构的尺寸都按照实际加工基准做了还原,可直接用于设备布局的干涉检查、装配模拟,也能作为基础结构件直接导入到整机设计方案中,减少重复建模的工作量。
