三菱GM-D系列0.4kW斜齿轮减速电机结构

　　这款斜齿轮减速电机的三维结构还原，完全围绕工业现场实际安装与传动需求搭建，先从应用场景说起，这类减速电机广泛覆盖轻工输送线、小型自动化专机、食品包装设备、仓储分拣辊道等需要低转速大扭矩输出的工位，区别于直连高速电机，它能把电机端的高转速通过斜齿轮组逐级降速，同时放大输出扭矩，匹配负载端的低速重载运行需求，避免电机直接带载出现的堵转、扭矩不足问题。

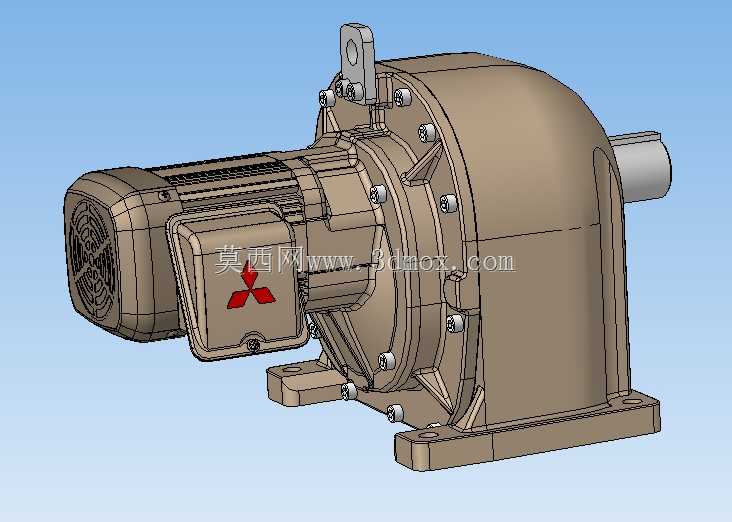

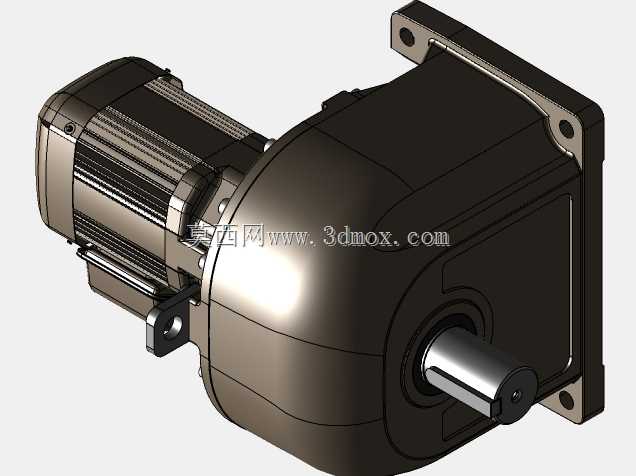

　　从结构设计思路来看，整机采用一体化集成布局，将电机本体与斜齿轮减速箱做共壳体衔接，没有额外的联轴器连接段，大幅缩减了整机轴向安装尺寸，对于设备内部安装空间局促的工位非常友好。电机端保留了标准三相异步电机的散热筋结构，接线盒采用侧置式布局，接线口方向可根据现场布线需求调整，避免走线干涉减速箱侧的安装固定位。减速箱部分采用斜齿圆柱齿轮传动方案，相比直齿轮传动，斜齿轮啮合时的重合度更高，传动过程中齿面接触是渐进式的，不会出现直齿轮啮合的冲击噪音，运行平稳性更好，同时单对齿轮的承载能力更强，同等中心距下能传递更大的扭矩。

　　再看安装边界与尺寸相关的结构设计，整机底部采用一体式铸铁安装脚，四个安装螺栓孔做了沉台处理，安装时螺栓头可完全沉入沉台内，不会突出安装脚底面，保证安装面与设备安装板完全贴合，避免安装后出现整机振动偏移的问题。输出轴采用实心圆柱轴结构，轴端预留了键槽，可直接通过键连接配合联轴器、链轮或者传动轮，输出轴的伸出长度做了优化，既保证足够的配合长度传递扭矩，又不会因为轴伸过长导致悬臂负载过大，影响输出端轴承的使用寿命。减速箱顶部设置了吊环安装位，整机重量较大时可通过吊环完成吊装转运，避免人工搬运出现磕碰或者安全隐患。

　　细节结构上，减速箱的箱体合箱面采用止口定位配合，合箱螺栓沿箱体周向均匀布置，保证箱体结合面的密封压力均匀，避免长期运行后出现润滑油渗漏的问题。齿轮轴的支撑采用深沟球轴承与圆锥滚子轴承组合的方案，输入端靠近电机侧用深沟球轴承承受径向载荷，输出端靠近负载侧用圆锥滚子轴承同时承受径向与轴向载荷，匹配斜齿轮传动时产生的轴向分力，保证齿轮啮合时的齿面接触位置始终处于设计区间，不会出现偏载打齿的问题。电机尾部的散热风罩采用镂空结构，既保证散热风的流通量，又能阻挡外部异物进入风叶碰擦风叶，风叶采用离心式结构，运行时能产生足够的风量带走电机壳体的热量，保证电机在额定负载下长期运行时的温升处于标准范围内。

　　从实际选型适配的角度，这个结构模型完整还原了所有安装接口的尺寸位置，包括安装脚的孔距、输出轴的轴径与键槽尺寸、接线盒的安装位置、吊环的螺纹规格，结构设计人员在做设备布局时，可以直接调用这个模型核对安装空间，检查与周边部件的干涉情况，不需要反复测量实物尺寸，能大幅缩短设备设计阶段的选型与布局时间。同时模型还原了内部齿轮组的传动关系，也能给做传动结构设计的工程师提供参考，观察斜齿轮减速箱的齿轮排布、轴承布置、润滑腔的结构设计思路，理解一体化减速电机的紧凑化设计逻辑，在自主设计同类传动部件时规避结构干涉、密封不足、支撑刚度不够等常见问题。

　　另外，整机的外观结构做了细节还原，包括壳体表面的铸造圆角、螺栓头的标准尺寸、铭牌的安装位、放油螺塞的位置，这些细节虽然不影响核心传动功能，但在做设备三维渲染、方案汇报展示时，能让整体设备的模型真实度更高，不会因为细节缺失显得粗糙。在做设备维护模拟时，也能通过这个模型清晰看到各个螺栓的操作空间，提前预判维护时是否需要拆卸周边部件，给后续的设备维护性设计提供参考。
