底部驱动100mm行程精密线性滑台

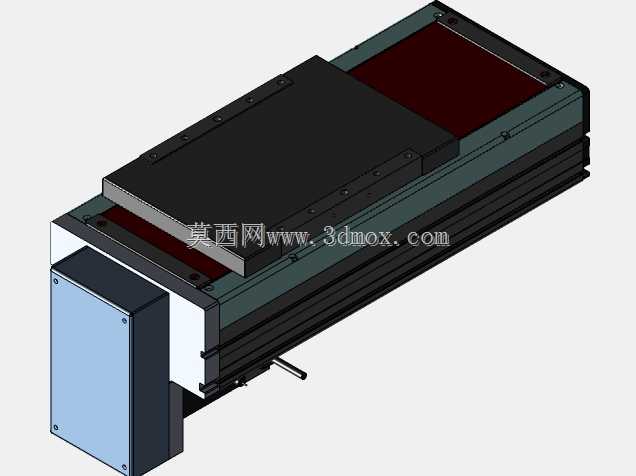

　　这款底部驱动的线性传动单元，核心有效行程设定为100mm，在小空间精密位移场景中有着极高的适配性，常见于3C电子装配工位的小件取放、实验室检测设备的探针进给、小型包装线的工位推料等对安装空间有严格限制的自动化场景。区别于常规侧装或端部直连的驱动布局，这款机构将驱动电机布置在滑台本体的底部端面，大幅压缩了滑台轴向的安装长度，对于设备内部轴向空间紧张、无法预留电机伸出长度的布局场景，这种结构能有效降低整机的轴向尺寸占用，让设备整体结构更紧凑。

　　从结构设计逻辑来看，这款线性机构采用了集成式铝型材本体作为基座，型材本身集成了直线导轨的安装基准面，无需额外拼接安装底板，既减少了装配时的基准调校工作量，也能保证导轨安装的平行度精度，避免多零件拼接带来的累积误差。滑台的运动拖板采用钢板与型材结合的结构，拖板上预留了成阵列的螺纹安装孔，可直接搭载小型夹爪、检测探头、点胶阀等末端执行件，不需要额外设计过渡连接板，能缩短下游设备的设计周期。驱动端采用伺服或步进电机直连的传动结构，配合内部的滚珠丝杠传动副，可实现0.02mm级的重复定位精度，满足绝大多数精密进给场景的精度要求。

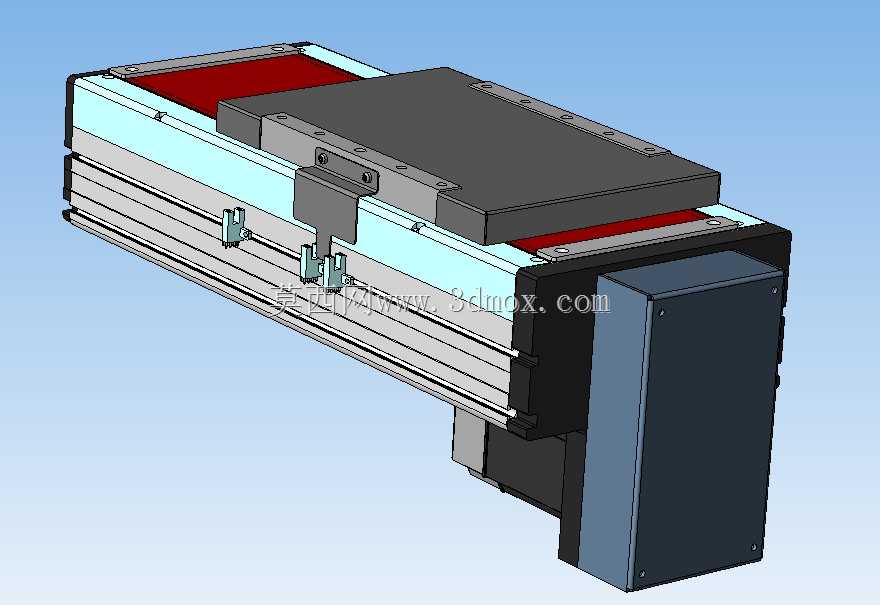

　　在安装边界上，这款线性机构的本体宽度控制在紧凑区间，整体高度因为底部电机的布局，并没有额外增加竖向尺寸，安装时可通过基座型材侧面的T型槽或者底部的安装孔直接固定在设备机架上，不需要额外设计复杂的安装支架。滑台的两端设置了硬限位与缓冲结构，当拖板运行到行程两端时，缓冲块能吸收运动冲击，避免硬碰撞损坏传动部件与驱动电机，同时预留了光电限位开关的安装位，用户可根据自身控制需求加装原点、正负限位传感器，实现全闭环的位置控制。拖板上部的防护盖板采用分段式设计，运动区域的防尘钢带能有效阻隔车间环境中的粉尘、切削液碎屑进入传动副内部，延长导轨与丝杠的使用寿命，减少日常维护的频次。

　　在实际选型适配时，这款100mm行程的线性机构额定负载可满足小型末端执行件的搭载需求，最高运行速度可适配中低速进给的工位要求，不会因为速度过快导致运动末端出现过冲抖动。区别于大行程长距离的线性模组，这款小行程底部驱动的结构，在设计时特意强化了本体的刚性，短行程下丝杠的长径比控制在合理区间，高速运行时不会出现丝杠颤动的问题，运动过程的平稳性更优。对于需要多轴搭建小型直角坐标机械手的场景，这款滑台可直接作为X轴或Y轴的运动单元，搭配同系列的垂直轴滑台即可快速搭建小型三轴位移平台，无需重新设计转接结构，能大幅降低非标设备的设计与装配成本。日常维护时，只需定期通过本体上预留的注油口向导轨与丝杠加注润滑脂即可，不需要拆解防护结构，维护操作十分便捷，适合在量产型自动化设备中批量应用。
