带微分头XY轴微调显微镜载物台结构

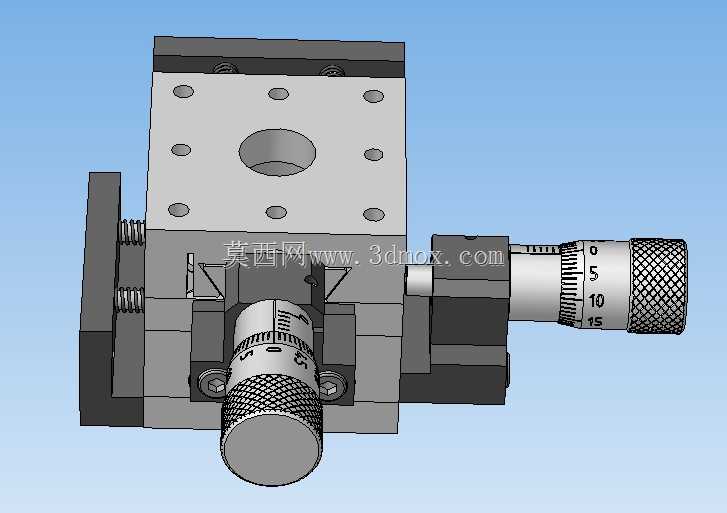

　　在光学检测、半导体微组装、显微观测类工位中，载物台的微调精度直接决定了观测与操作的可达精度，这款XY双轴带微分头调节的载物台，正是针对小行程高精度对位场景设计的手动位移构件。不同于大行程电动位移台的复杂结构，这款载物台采用交叉滚柱导轨作为导向承载结构，两个轴向的调节微分头分别正交布置，其中一个微分头沿载物台正面伸出，适配操作人员正面操作的工位布局，另一个沿载物台侧方伸出，避免操作时两个调节手轮出现干涉，手轮表面做滚花处理，即便佩戴薄型无尘手套也能稳定拧动调节，不会出现打滑问题。

　　从实际应用场景来看，这类载物台常配套在体视显微镜、金相显微镜、工业视觉检测工位上，用来承载待观测的晶圆切片、微小精密零件、生物载玻片等工件，当需要观测工件表面不同区域的细节时，不需要反复挪动工件本身，只需要转动对应轴向的微分头，就能带动上层载板沿X或Y方向做微米级的平稳移动，微分头的最小刻度对应0.01mm的进给量，配合导轨的无间隙预压结构，移动过程中不会出现空程、爬行或者偏摆问题，能保证观测视野内的画面平稳移动，不会出现跳帧或者偏移错位的情况。

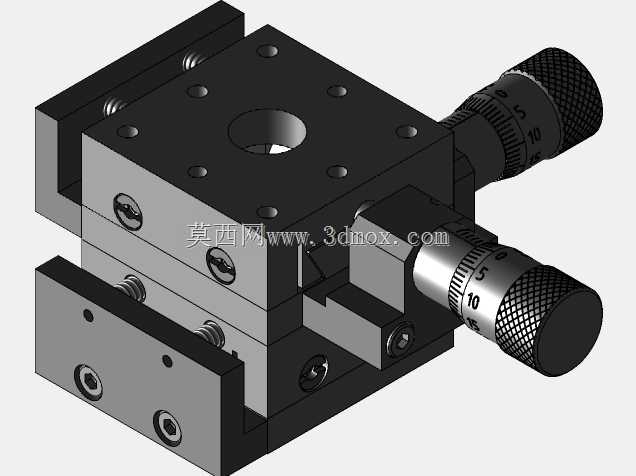

　　设计层面上，这款载物台采用叠层式结构布局，下层为Y向固定基座，中间层为Y向移动板同时兼做X向的固定基座，上层为X向移动的载物面板，两个轴向的导轨副分别布置在两层结合面之间，每个轴向都配套了复位弹簧结构，始终保持移动板与微分头测头的紧密贴合，消除螺纹传动的反向间隙，不需要额外做间隙补偿结构就能保证正反向调节的精度一致性。载物面板中心预留了标准的通光孔，适配透射光照明的显微镜光路需求，面板表面均匀布置了多个M3螺纹安装孔，可直接加装工件夹具、玻片夹或者定制的载具，不需要额外打孔改造，基座的侧边和底面也预留了安装固定孔，可直接锁附在显微镜支架、光学平台或者检测设备的台面上，安装时不需要额外做转接板，能大幅缩短工位搭建的周期。

　　从安装边界尺寸来看，这款载物台的整体轮廓为方正的紧凑型结构，单轴的有效调节行程为13mm，完全覆盖常规显微观测时的视野移动需求，整体高度控制在较低的范围内，不会额外抬升工件的观测高度，能适配大多数常规工作距离的显微镜物镜，不会出现物镜工作距离不足无法对焦的问题。结构上所有的外露金属件都做了发黑防锈处理，长期在实验室或者无尘车间环境下使用也不会出现锈蚀掉屑的问题，不会污染洁净的工作环境，调节微分头采用标准的通用量具规格，后期如果出现磨损损坏，可直接采购同规格标准件替换，不需要整体更换载物台，能降低长期使用的维护成本。

　　在实际选型适配时，需要注意这类手动微调载物台的承载上限，由于采用交叉滚柱导轨的结构，适合承载重量在5kg以内的小型工件或者夹具，过重的负载会导致导轨预压失效，影响调节精度和使用寿命，同时安装时需要保证基座固定面的平面度，若固定面存在明显的倾斜或者凹凸，会导致导轨受力不均，移动时出现卡滞或者精度下降的问题。相较于燕尾槽结构的普通调节架，这种交叉滚柱导向的结构移动阻力更小，调节手感更顺滑，即便长时间反复调节也不会出现导轨磨损导致的精度衰减，适合需要频繁微调对位的显微操作、视觉对位、微点焊等工位使用，能有效降低操作人员的对位难度，提升细微操作的工作效率。
