短行程交叉滚轮线性导轨结构设计

　　在精密滑台、小型检测工位、半导体取放模组这类对安装空间有严格限制的场景里，常规滚珠直线导轨的滑块厚度、端部返向器占用尺寸往往会挤占有效行程空间，这时候交叉滚轮结构的线性导轨就成了更适配的选型方向。这款行程覆盖2mm到60mm区间的交叉滚轮线性导轨，本身就是为窄空间、短行程、高刚性的直线往复运动场景开发的导向部件，和常规循环滚珠导轨不同，它的滚动体采用交叉排布的滚轮结构，相邻滚轮的轴线呈90度垂直交错，单根轨道就能同时承受径向载荷、双向轴向载荷以及倾覆力矩，不需要像双轴导轨那样做严格的平行度调校，在小型模组的集成设计里能大幅降低安装调试的工时成本。

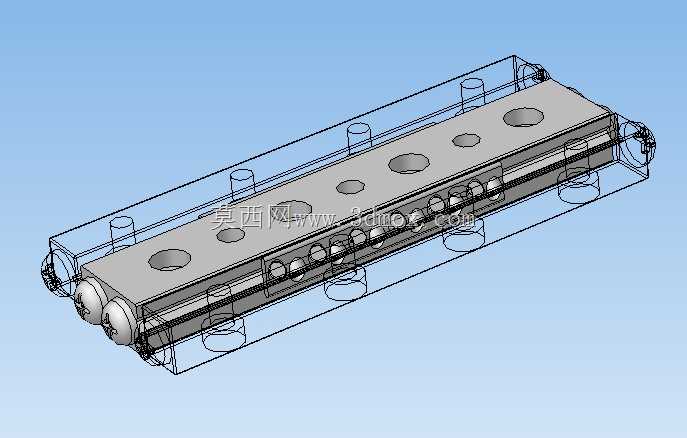

　　从结构设计逻辑来看，这款导轨没有采用传统导轨的分体式滑块+轨道的循环返向结构，而是将滚轮组集成在滑座内部，轨道采用一体式磨削加工的成型钢材质，滚轮直接在轨道的两个互相垂直的滚道面上滚动，没有滚珠循环过程中的返向冲击，在微米级进给的工况下不会出现爬行现象，低速运动的平稳性远优于同尺寸规格的滚珠导轨。滑座上预留的多个沉头安装孔，是按照标准模组的安装孔位做的等距排布，孔位公差控制在±0.02mm范围内，安装时不需要额外做铰孔定位，直接用内六角螺丝锁紧就能达到额定的安装精度，滑座两端的密封端盖采用薄型耐磨尼龙材质，厚度仅1.2mm，不会占用额外的行程空间，能有效阻挡加工过程中产生的铝屑、粉尘进入滚道区域，延长导轨的维护周期。

　　在安装边界的尺寸控制上，这款导轨的总厚度控制在12mm以内，轨道宽度为20mm，滑座的长度根据行程规格做对应调整，以60mm行程的规格为例，滑座总长度为82mm，轨道总长度为145mm，两端预留的安装固定孔位距离轨道端面的距离为5mm，在做设备布局的时候，不需要在行程两端预留额外的安全间隙，能最大化利用设备内部的安装空间。滚道面的粗糙度经过精密磨削达到Ra0.4以下，滚轮的外圆采用轴承钢淬火处理，硬度达到HRC60-64，和滚道面的接触为线接触形式，相比点接触的滚珠结构，相同载荷下的接触变形量更小，在承受偏载的时候，交叉排布的滚轮能均匀分配载荷，不会出现局部应力集中导致的滚道压痕问题，额定动载荷比同截面尺寸的滚珠导轨高出30%左右，适合在频繁启停、短行程往复的工况下长期运行。

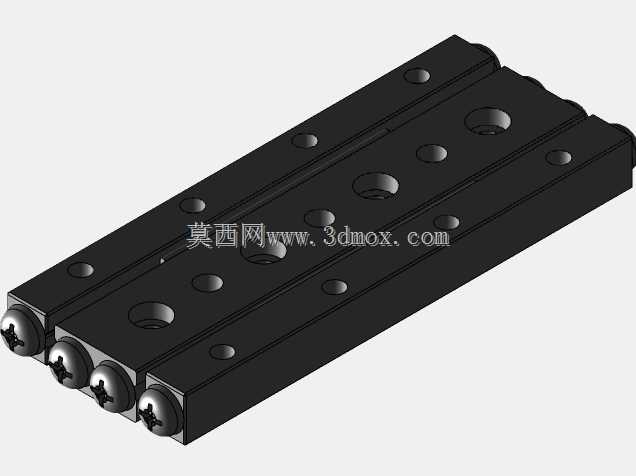

　　实际应用中，这类导轨常被用在光学检测设备的镜头调焦滑台、小型点胶机的Z轴升降导向、精密装配工位的工件推送机构上，这些场景的共同特点是行程短、运动速度不高，但对导向精度、运行平稳性、安装空间有较高要求。设计选型的时候需要注意，这类交叉滚轮导轨的预紧力是通过滚轮的偏心安装轴来调整的，出厂时已经调整到合适的预紧值，不建议用户自行拆解调整，否则容易出现滚轮受力不均导致的运动卡顿、磨损加快问题。另外导轨的安装基准面需要保证平面度在0.02mm/100mm以内，如果安装面的平面度过差，会导致滑座运动时出现卡滞，长期运行还会造成滚轮的偏磨，降低导轨的使用寿命。和交叉滚柱导轨相比，滚轮结构的滚动体直径更大，抗冲击性能更好，在有轻微振动的装配工位上使用时，不会出现滚柱错位导致的运动失效问题，同时因为没有保持架的结构限制，滑座的运动速度可以达到1.5m/s，能够满足大部分中低速精密传动的需求。在做三维建模的时候，这款导轨的所有安装孔位、滚道尺寸、滑座外形都按照实际加工尺寸1:1绘制，导入装配体后可以直接做干涉检查、安装孔位匹配，不需要再对模型做额外的尺寸修正，能有效缩短结构设计阶段的建模周期，避免因为模型尺寸和实物不符导致的装配干涉问题。
