工业设备用杠杆式微型搭扣插销结构

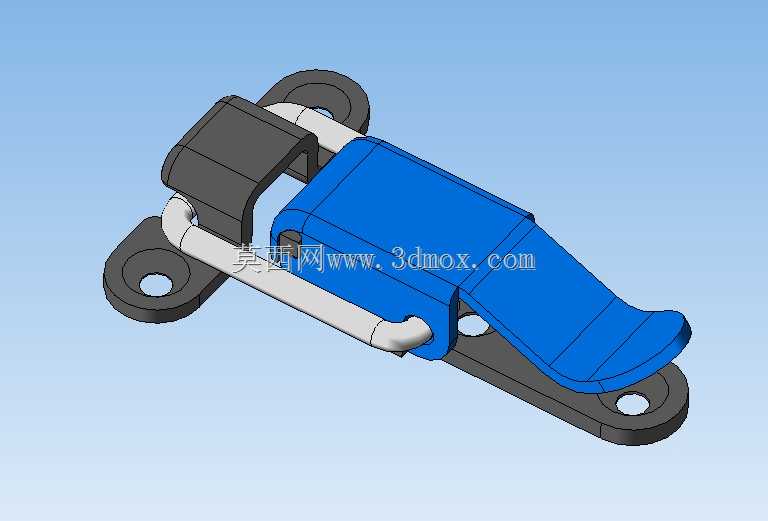

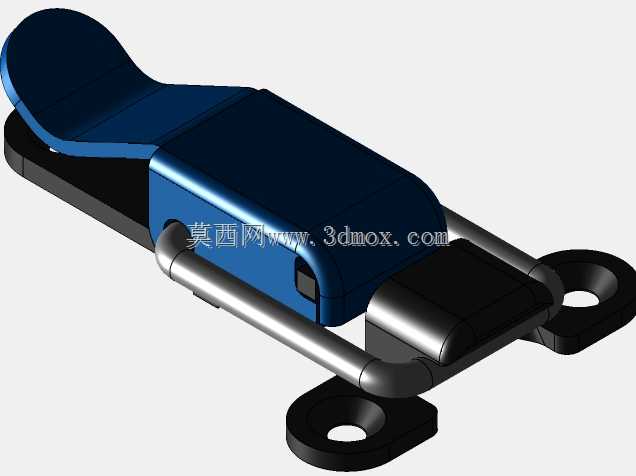

　　这类杠杆式微型搭扣插销，在小型工业设备舱门、检测仪器翻盖、户外防护箱体、小型工装夹具的快开锁紧场景里应用极广，相比传统螺纹锁紧、螺栓紧固的结构，它不需要额外工具就能完成开合操作，日常维护、耗材更换、内部检修的时候能大幅缩短操作时间，尤其是在需要频繁开启闭合的工位上，能有效降低操作人员的动作负荷。从结构功能来看，它依靠杠杆放大锁紧力的原理实现扣合压紧，扳动蓝色的操作拨片时，联动的金属弯杆会沿着转轴做圆弧轨迹运动，越过结构死点后就能把两个安装底座牢牢拉紧，不会因为设备运行的小幅振动出现松脱，扣合到位后拨片会自然贴合在底座平面，不会有突出的结构剐蹭周边管线或者操作人员衣物。设计这类结构的时候，首先要考虑的是安装面的适配性，

　　两个带安装孔的固定底座分别对应需要锁紧的两个构件，安装孔的中心距要和开合行程匹配，避免出现扣合过紧导致扳动费力，或者扣合间隙过大导致锁止失效的问题；操作拨片做了弧形贴合的轮廓，边缘做了圆角过渡，手指接触施力的时候不会有硌手的问题，同时拨片的长度经过杠杆比核算，普通人用单根手指就能完成扳动解锁或者扣合的动作，不需要施加过大的握力。金属弯杆采用了弯折成型的结构，和塑料拨片的嵌合位置做了限位卡槽，长期反复扳动也不会出现杆件脱出的问题，底座上的挂钩结构做了导向斜面，扣合的时候弯杆能顺着斜面滑入锁止位置，不需要刻意对准就能完成操作，对安装的位置公差容忍度较高，哪怕两个安装底座有小幅的位置偏差，也能正常完成锁紧动作。安装边界方面，

　　这类微型搭扣的整体厚度较薄，扣合状态下整体突出安装面的高度很低，适合用在安装空间局促、对构件外轮廓尺寸有严格限制的场景，两个安装底座的固定孔适配常用的小规格螺钉，不需要额外加工特殊的安装沉孔或者异形槽，在钣金箱体、塑料机壳、木质工装板上都能直接固定使用。实际选型应用的时候，要注意它的锁紧行程范围，两个被连接件的结合面如果有密封胶条的话，要核算胶条压缩量对应的搭扣行程余量，避免胶条压缩反力过大导致搭扣无法锁止，或者长期受力过大导致杆件出现塑性变形；同时它的锁止状态没有额外的保险结构，如果是用在有强振动、冲击的设备上，建议搭配额外的保险销使用，防止极端工况下拨片被误碰弹开。从结构细节来看，黑色的底座部分采用了强度较高的耐磨材质，

　　和金属杆件接触的转轴位置做了减摩设计，长期反复开合不会出现过度磨损导致的松旷，拨片表面做了防滑的纹理处理，手上沾有少量油污或者切削液的时候也能顺利施力操作，不会出现打滑的问题。这类搭扣的锁紧力沿着两个安装底座的连线方向分布，安装的时候要尽量让受力方向和搭扣的锁紧轴线重合，避免出现侧向的弯矩导致底座变形或者杆件弯折，在一些需要经常拆卸的小型模组连接场景里，它甚至可以替代部分螺栓连接的结构，不需要反复拧动螺纹，也不会出现螺纹滑牙、锈蚀导致无法拆卸的问题，在潮湿、有轻度腐蚀的工况下，金属杆件做了防锈镀层处理，能长期保持动作顺畅，不会因为锈蚀出现扳动卡滞的问题。
