交叉滚子式直线导轨双行程规格结构

　　在精密滑台、检测工位、小型自动化模组的设计选型过程中，导向部件的刚性、间隙控制、安装空间占用一直是结构工程师需要反复权衡的核心指标，常规滚珠直线导轨在轻载高精度短行程场景下，往往存在预压调整繁琐、侧向承载余量不足、安装基面加工要求过高的问题，而交叉滚子结构的线性导轨恰好能填补这类场景的应用空白。本次呈现的两款交叉滚子直线导轨，分别对应2mm与45mm的额定行程规格，可适配不同位移需求的精密运动场景，比如光学检测镜头的微调滑台、半导体封装工位的短距送料、工装夹具的精密对位等对运动平顺性和反向间隙要求严苛的工位。从结构设计逻辑来看，这类导轨采用交叉排列的圆柱滚子作为滚动体，相邻滚子轴线呈90度垂直交错布置，相比同尺寸规格的滚珠导轨，

　　滚动体与滚道的接触形式从点接触变为线接触，同等安装空间下的额定载荷能提升3到5倍，同时可同时承受径向、反径向、侧向多个方向的载荷，无需额外搭配辅助导向块就能满足复合受力场景的使用需求，大幅简化滑台部分的结构设计。设计过程中，滚道的V型槽角度经过反复校核，保证滚子在滚道内做纯滚动，避免滑动摩擦带来的爬行问题，导轨滑块的安装孔位采用标准化沉孔设计，可直接通过内六角螺丝固定在安装基面上，安装基面仅需保证平面度在0.02mm每百毫米范围内即可，无需像高精度滚珠导轨那样要求基面做刮研处理，降低了设备整体的加工成本。两款导轨的滑块主体采用一体化切削成型，没有拼接结构，从根源上避免了装配带来的累积误差，导轨的端部设置了保持架限位结构，

　　防止滑块在超行程运动时滚子从滚道内脱落，同时端部预留了润滑脂注油通道，可定期补充润滑脂降低滚动摩擦阻力，延长导轨的维护周期。从安装边界尺寸来看，两款导轨的截面宽度、高度尺寸保持一致，仅导轨本体长度根据行程差异做对应调整，在做系列化设备设计时，可共用同一套安装基座结构，仅需根据行程需求更换对应长度的导轨即可，大幅减少非标设计的重复工作量。在实际装配调试环节，这类交叉滚子导轨的预压可通过选配不同直径分组的滚子实现，从微预压到中预压可根据使用场景灵活调整，微预压状态下导轨运行阻力极小，适合需要手动微调的检测滑台，中预压状态下导轨刚性更强，零反向间隙，适合频繁换向的高速短距往复运动工位。需要注意的是，这类导轨不适合长行程大负载的输送场景，

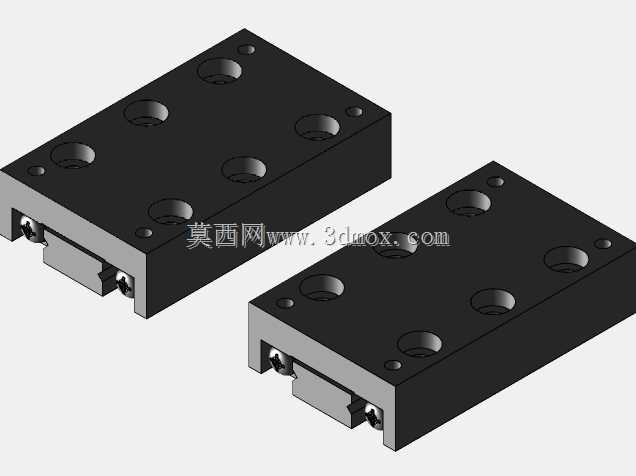

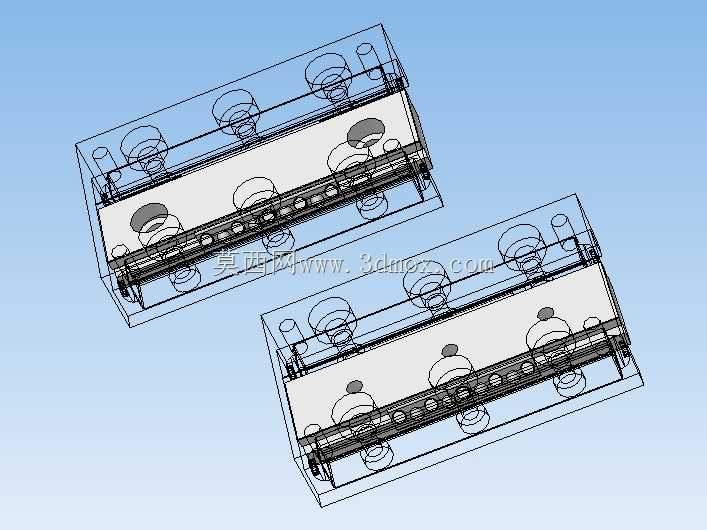

　　其最优应用区间集中在100mm行程以内的精密运动工位，安装时要避免敲击滑块端部，防止保持架变形导致滚子卡滞，日常使用中要做好滚道的防尘防护，避免切屑、粉尘进入滚道造成滚子磨损，影响运动精度。从建模细节来看，模型完整还原了滚道的V型结构、交叉排列的滚子形态、滑块的安装沉孔、端部限位结构的所有细节，可直接用于设备整体装配的干涉检查、运动仿真，也可作为选型时的安装尺寸校核参考，帮助工程师在设计阶段就确认导轨的安装空间、连接孔位是否匹配，减少后期打样时的结构修改次数。
