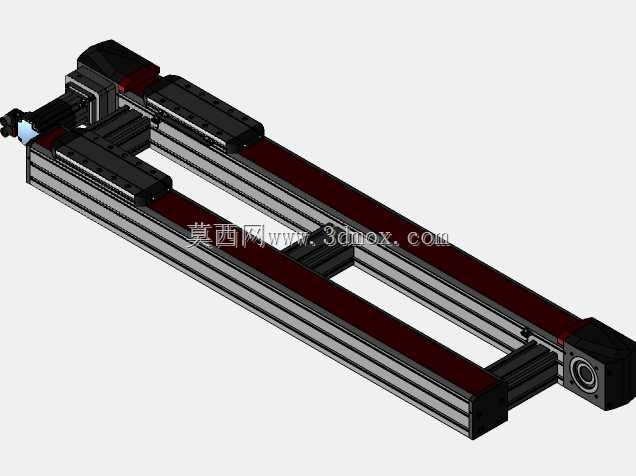

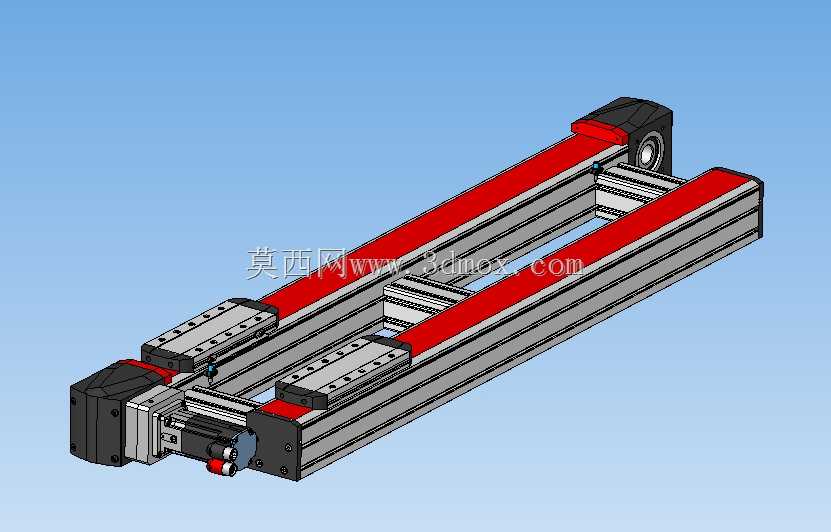

带副动滑台的同步齿带直线传动模组

　　这款同步齿带驱动的直线传动装置，在常规单动滑台模组的基础上增设了第二被动移动平台，适配多工位并行作业的自动化产线布局需求，常见于3C电子零部件装配、轻载物料分拣、视觉检测工位的往复移载场景，可同时承载两组执行末端完成同轨异点的作业动作，相比单滑台模组能缩减单条产线的动力组件配置数量，降低设备整体的排布空间占用。

　　从结构设计逻辑来看，装置主体采用110x110mm截面的工业铝型材作为基座承载主体，型材本身集成的标准T型槽可直接配合T型螺栓完成整机与设备机架的安装固定，无需额外加工定制安装底板，能大幅缩短现场装配的调试周期。主动端集成驱动连接位，可适配标准伺服电机的安装法兰，动力通过主动同步轮传递给齿形带，主动滑台与齿带的带夹做刚性锁紧连接，随齿带往复运动完成精准的直线位移；第二被动平台通过独立的直线导轨副与基座连接，不与传动齿带直接固连，可根据实际工艺需求调整与主动滑台的间距，既可以通过可调式连接块与主动滑台锁定为整体，实现大跨度的负载承载，也可作为独立的随行工装承载位，配合工位挡停机构实现定点停留，满足多工序分步作业的工艺要求。

　　导轨副采用内嵌式安装设计，将线性导轨的安装基准面直接加工在铝型材基座的内侧槽位，相比外凸式导轨安装结构能更好地阻挡车间环境中的粉尘、切削碎屑进入导轨滚动接触面，降低日常维护的润滑频次。同步齿带两侧设置有导向压条，可限制齿带在高速往复运动中的横向窜动，避免跳齿问题导致的传动精度丢失，主动轮与从动轮端均配置有张紧调节结构，通过调整从动轮的安装座位置即可控制齿带的预紧力，无需拆解整机外壳就能完成张紧度维护操作。

　　安装边界方面，模组两端的端盖采用一体化加工的工程塑料与金属嵌件组合结构，主动端的电机安装位可根据实际布线需求选择左侧或右侧出线配置，端盖上预留的传感器安装槽可直接嵌入槽型光电开关，实现滑台原点、正负硬限位的位置检测，无需额外焊接传感器安装支架。被动平台与主动滑台的台面均加工有标准间距的螺纹安装孔，可直接连接气动夹爪、真空吸盘、检测探头等末端执行件，安装孔位的间距适配通用工业机械手末端的安装标准，能快速完成不同执行组件的换装。

　　在实际选型适配过程中，这款双平台结构的模组尤其适合工位间距固定的轻载移载场景，比如小尺寸零件的上下料转运，主动滑台携带取料机构完成取料后移动到装配位，被动平台可同步携带待加工工件移动到上料位，两个平台的动作配合可将单循环的作业节拍压缩近百分之四十，相比采用两套独立单滑台的布局方案，不仅减少了一套驱动电机与传动组件的成本投入，也降低了电气控制部分的IO点位占用，简化了设备的控制逻辑。同时铝型材基座的自重远低于同规格的铸铁基座模组，在需要搭建龙门式移载结构的场景中，能降低对龙门横梁的负载要求，提升整机的运动响应速度。齿带传动本身的低噪音特性，也让这款模组适合在车间人员值守的工位旁长期运行，不会产生丝杠传动类结构的高频摩擦噪音，改善车间的作业环境。
