双行程交叉滚轮式线性导轨结构

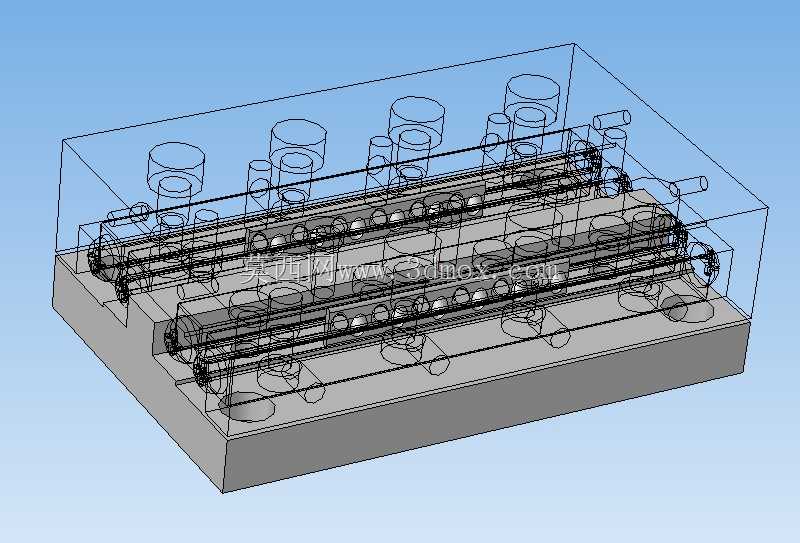

　　在精密检测设备、小型自动化装配工位、光学调整架这类对导向精度、运行平顺性有较高要求的场景里，常规滚珠直线导轨往往存在预压调整难度大、侧向负载耐受能力不足、微进给工况下易出现爬行的问题，交叉滚轮式线性导轨正是针对这类细分需求开发的导向部件。这套导向结构采用交叉排布的滚轮作为滚动体，相邻滚轮的轴线呈90度垂直交错布置，相比同规格滚珠导轨，滚动体与滚道的接触形式从点接触变为线接触，额定负载能力可提升40%以上，同时能同时承受垂直方向、水平侧向以及倾覆力矩的复合载荷，无需额外加装辅助导向块即可满足多方向受力的安装需求。从结构设计逻辑来看，导轨主体采用分体式装配思路，固定侧导轨基座设置有两组平行的V型滚道，

　　运动滑台对应位置加工有匹配的V型接触面，交叉滚轮通过保持架串联排布在两组滚道之间，保持架上的定位槽严格控制相邻滚轮的间距，避免运行过程中滚轮出现偏斜、卡滞或者相互摩擦的问题。滚道的接触面做了精密磨削处理，表面粗糙度控制在Ra0.8以内，保证滚轮滚动时的接触均匀性，降低运行阻力的同时减少长期往复运动带来的磨损量。针对不同行程的适配需求，这套结构预留了两种行程规格的安装边界，短行程规格的有效运动行程为2mm，适用于精密微调类场景，比如光学镜头的焦距微调、检测探针的微位移进给，这类场景下运动行程极短，要求导向结构无间隙、响应灵敏，交叉滚轮的线接触特性可以保证微米级进给时无爬行，运动分辨率可达0.1μm级别；

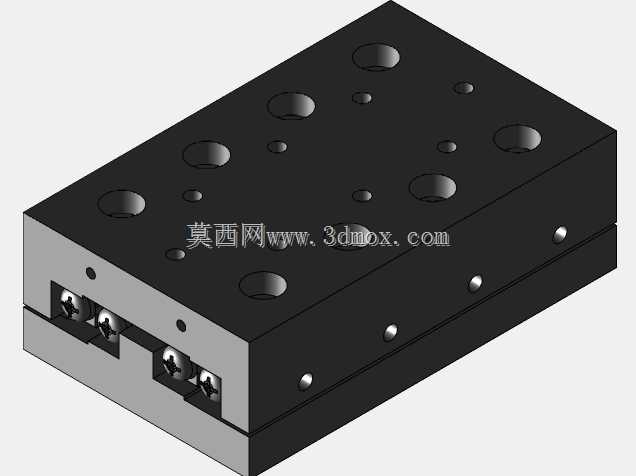

　　长行程规格的有效运动行程为60mm，适用于小型工件的移栽、滑台的往复换位场景，这类场景下除了精度要求，还需要保证运动过程中的摩擦力波动值控制在5%以内，避免运动速度不均影响工位定位精度。安装接口方面，导轨基座的底面设计为精加工基准面，平面度公差控制在0.02mm/100mm以内，基座上预留有沉头安装孔，孔位公差按照H7级精度加工，安装时可直接通过内六角螺丝将基座固定在设备安装板上，无需额外做销钉定位即可保证导轨的直线度要求；运动滑台的顶面同样为精加工安装面，预留有对应规格的螺纹安装孔，可直接搭载负载工装、检测头或者执行元件，安装面与导轨运动方向的平行度公差控制在0.01mm/100mm以内，减少负载安装后的偏载力矩。

　　在预压调整的设计上，这套导轨采用侧隙微调结构，滑台的其中一侧滚道块设计为可调整式，通过紧定螺钉微调滚道块的位置，即可调整滚轮与滚道之间的预紧力，使用者可根据实际负载工况调整预压等级：轻载高速工况下可采用零预压或者微预压，降低运行阻力，提升运动速度；重载或者高精度工况下可采用中等预压，消除结构间隙，提升整体刚性，预压调整完成后通过锁紧螺丝固定滚道块位置，避免长期运行后出现预压松弛的问题。润滑与维护设计上，导轨两端加装了简易的防尘刮片，可阻挡运行过程中环境中的粉尘、切屑进入滚道内部，减少滚轮和滚道的磨损；滚道侧面预留有润滑脂注油孔，可定期注入锂基润滑脂，保证滚动接触面的润滑状态，正常工况下维护周期可达1000小时运行时长，相比无防尘结构的导轨使用寿命提升2倍以上。从实际选型适配的角度来看，这套导轨的整体截面尺寸紧凑，高度方向的安装空间占用比同负载等级的滚珠导轨低15%左右，非常适合安装空间受限的小型精密设备，比如桌面型点胶机、小型视觉检测设备、半导体封装的微位移工位，这类设备内部空间局促，无法容纳大规格导向部件，同时对导向精度和负载能力有明确要求，交叉滚轮线性导轨的结构特性刚好匹配这类需求。需要注意的是，安装过程中要保证两根平行导轨的安装基准面共面，避免安装面存在高度差导致滚轮受力不均，加速局部磨损；如果是垂直安装使用的场景，需要额外配置平衡机构抵消滑台和负载的自重，避免断电或者失压时滑台下坠造成设备损坏。
