气动驱动垂直压紧夹持工装结构

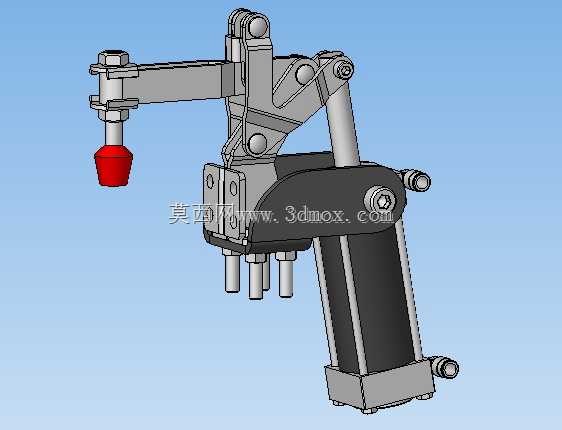

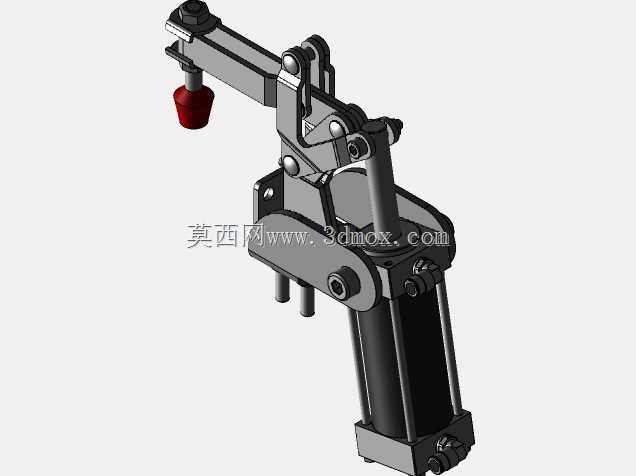

　　在汽车零部件焊接工位、小型五金件铣削加工装夹、电子产品组装线定位工序中，这类带气动执行机构的垂直压紧夹具是工位上最常见的压紧执行单元，相比传统的螺旋压紧、偏心轮压紧结构，气动驱动的形式能适配自动化产线的节拍要求，不需要操作人员手动施加锁紧力，只需要通过气路通断就能完成压头的抬起与下压动作，单工位动作耗时可以控制在1秒以内，能很好匹配产线连续作业的节奏。从结构组成来看，整套夹具的动力来源是底部的标准笔型气缸，气缸缸体通过两个安装销固定在夹具的主体基座上，基座上预留了四个沉头安装孔，可以直接通过内六角螺栓固定在工装台的T型槽或者铝型材工作面上，安装时不需要额外做转接板，基座的安装孔位间距符合常规小型气动夹具的安装规范，

　　能直接替换同规格的手动垂直夹钳，不需要对原有工装台面做二次打孔改造。气缸的活塞杆输出端连接着连杆放大机构，这套连杆结构是整套夹具的核心设计部分，采用了多组铰接销轴连接的肘节结构，当气缸活塞杆伸出推动连杆组运动到下死点位置时，整个连杆机构会进入机械自锁区间，这时候即使气路出现压力波动甚至突然断气，压头位置也不会回弹松脱，能保证装夹的可靠性，不会因为气源故障导致工件飞出或者加工位置偏移。压头部分采用了可拆卸的红色聚氨酯压头，这种软质接触头不会在被夹紧工件的表面留下压痕，尤其适合铝板、塑料件、喷涂后工件的装夹作业，压头和压臂之间采用螺纹连接，可以根据被夹工件的高度差更换不同长度的压头接杆，适配不同厚度工件的压紧需求，

　　压臂的伸出长度也可以通过尾部的调节螺栓做微调，调整范围在20毫米以内，能覆盖小范围内的工件位置偏差。在设计这套结构的时候，首先要考虑的是气缸输出力和夹紧力的匹配关系，通过连杆的力臂放大作用，直径32毫米的气缸在0.5MPa的常规工厂气源压力下，压头端可以输出超过800N的垂直压紧力，足够应对绝大多数小型零件的铣削、钻孔、焊接定位的装夹力需求，同时不会因为压力过大导致薄壁工件被压变形。整个铰接位置都采用了自润滑衬套，不需要日常加注润滑油，能减少产线的维护工作量，所有销轴都做了防脱卡簧设计，长期往复运动也不会出现销轴脱出的故障。从安装边界来看，整套夹具在压头完全抬起的状态下总高度不超过220毫米，

　　压臂完全伸出后距离基座安装面的水平距离是120毫米，压头的垂直行程是35毫米，安装时需要在基座下方预留至少30毫米的空间布置气缸的进气管接头，气路接口采用标准的M5快插接头，可以直接连接工厂常用的6毫米外径气管。在实际产线应用中，这类夹具经常成组使用，比如在焊接工装板上布置4到6套同型号夹具，通过统一的电磁阀控制所有夹具同步压紧，就能完成框架类零件的整体定位，相比液压夹具，气动夹具不需要配套液压站，管路布置更简单，也不会出现液压油泄漏污染工件的问题，尤其适合电子组装、食品包装机械这类对清洁度有要求的生产场景。结构上所有的金属结构件都采用了硬质阳极氧化处理，表面硬度高，在车间多切削液、多粉尘的环境下也不容易出现锈蚀，铰接位置的间隙控制在0.02毫米以内，长期重复压紧的位置重复精度可以控制在0.1毫米以内，能满足绝大多数机加工和组装工序的定位精度要求。在做三维建模的时候，所有的铰接位置都做了运动干涉检查，模拟气缸全行程运动过程中，连杆和基座、气缸缸体之间不会出现运动卡滞，压头下压到极限位置时，连杆的自锁角度设置在3度左右，既保证自锁可靠，又不会因为自锁角度过大导致气缸回程时需要的拉力过大。
