环形件弯曲冲压成型工装模具结构

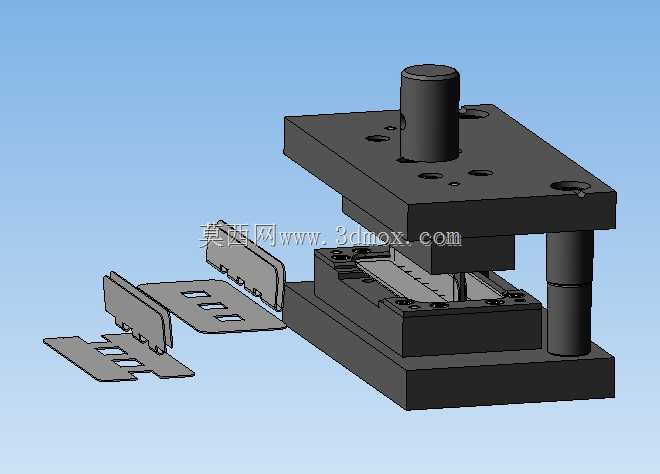

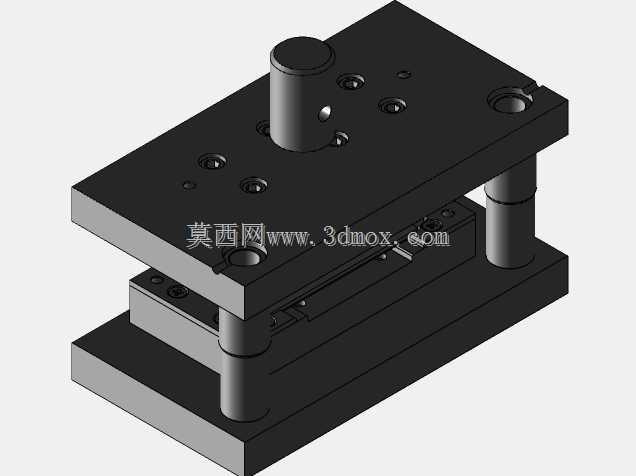

　　这套环弯压成型工装，主要面向五金冲压加工场景中带异形轮廓的薄金属环形件批量成型工序，适配常规开式单点压力机的安装接口，可直接装夹在公称压力63吨及以上规格的通用冲压设备上使用，替代传统多工序分步折弯的作业模式，将带定位孔、侧边卡槽的环形薄钢片的成型工序整合到单次冲压行程内完成，大幅降低多工序定位带来的形位公差累积问题。从结构布局来看，整套工装采用标准冷冲模模架作为承载基础，上模部分通过模柄与压力机滑块连接，模柄轴线与上模座、下模座的导向柱轴线保持严格同轴度，导向副采用滑动导柱导套结构，配合间隙控制在0.02mm以内，保证上下模合模过程中无偏载错位，即使是连续高速冲压工况下，也能保证成型刃口与型腔的对位精度。

　　下模部分通过压板螺栓固定在压力机工作台面，安装时需保证下模型腔的送料方向与车间现有冲压送料机构的出料方向对齐，模座边缘预留的压板槽尺寸适配通用M16规格的T型螺栓，无需额外加工转接板即可完成装夹，上下模合模后的最大闭合高度适配常规压力机的闭合高度调节范围，无需对设备进行额外改造。成型核心部分的设计充分考虑了薄金属件环形弯曲过程中的回弹特性，弯曲型腔的工作部分预留了1.2度的回弹补偿角，避免成型后零件开口尺寸超差；定位结构采用零件本体上预冲的工艺孔作为定位基准，下模面上设置的两个定位销与预冲孔的配合间隙控制在0.015mm，保证送料定位时零件不会发生窜动，同时定位销顶端做了15度倒角引导，方便操作人员快速放料取件。

　　模具的卸料结构采用弹性卸料板，卸料弹簧均匀分布在成型型腔周围，弹簧预压量根据1.2mm厚度冷轧钢板的成型卸料力计算选定，保证开模时能顺利将卡在上模成型块上的零件脱出，不会出现零件粘模导致的送料故障。从实际生产适配性来看，这套工装可加工的零件厚度范围覆盖0.8mm到1.5mm的冷轧钢板、镀锌钢板材质，成型后的环形件弯曲半径一致性偏差可控制在0.1mm以内，侧边卡槽与环形主体的位置度偏差不超过0.08mm，完全满足家电五金、汽车小五金配件中同类环形连接件的尺寸精度要求。设计过程中还考虑了模具的维护便利性，成型镶块全部采用螺钉固定在模座上，刃口部分采用Cr12MoV材质淬火处理，硬度达到HRC58-62，长期冲压磨损后可单独拆卸更换镶块，

　　无需整套模具报废，降低生产维护成本；导柱导套的润滑槽开设在导套中部，日常维护时只需每周加注一次冲压专用润滑脂即可保证导向顺畅，无需频繁拆解保养。在安装边界上，整套模具下模座的长宽尺寸控制在400mm*350mm以内，上模座重量不超过85kg，单人配合小型起重设备即可完成装夹调试，模座上开设的起重螺纹孔适配标准吊环螺栓，搬运过程中无需额外焊接吊点，符合冲压车间的常规作业规范。成型过程中，上模随滑块下行时，卸料板首先压紧待加工的平板坯料，避免坯料在弯曲过程中发生偏移，随后成型凸模接触坯料逐步将材料压入下模型腔，完成环形轮廓的弯曲成型，保压1秒后滑块回程，卸料板将零件从凸模上脱出，即可取出成型完成的零件，单次冲压行程耗时不超过3秒，适配每分钟20次左右的连续冲压节拍，相比传统的手工折弯+单工序冲压的作业模式，生产效率可提升4倍以上，同时能避免手工操作带来的零件表面划伤、角度不一致等质量问题。
