交叉滚轮式双行程直线导轨结构

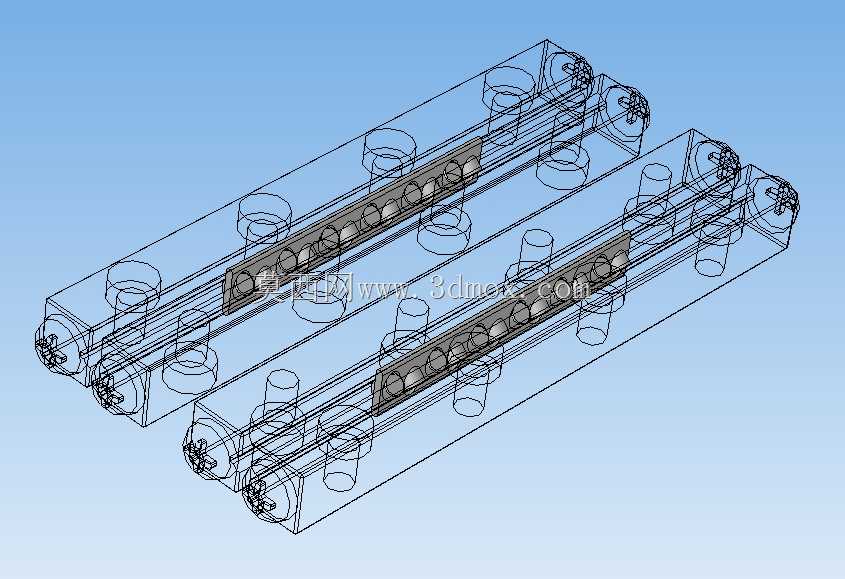

　　在精密滑台、小型检测设备、半导体物料移送工位这类需要紧凑安装空间、同时兼顾轻载高刚性导向需求的场景里，常规滚珠直线导轨往往会因为滑块整体厚度偏大、预压调整区间窄，无法适配狭小安装腔的布局要求，交叉滚轮结构的线性导轨正是针对这类痛点开发的导向部件。这类导轨的核心导向依托交叉排布的圆柱滚轮实现，滚轮在导轨本体的精密滚道内呈90度交错排列，相邻滚轮的轴线互相垂直，可同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷，相比同尺寸规格的滚珠导轨，接触形式从点接触变为线接触，刚性表现提升40%以上，弹性变形量更小，在短行程高频往复的工况下运行平稳性更优。从结构设计逻辑来看，这款导轨采用双导轨并行的布局形式，

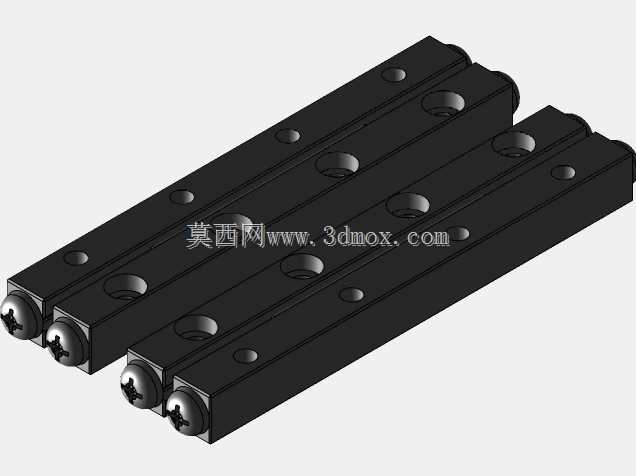

　　单根导轨的滚道直接在导轨型材本体上精密磨削成型，没有额外拼接的滚道镶件，从根源上避免了镶件装配带来的累积误差，导轨本体上预留的沉头安装孔沿长度方向等距分布，安装时可直接通过内六角螺钉将导轨锁紧在设备安装基准面上，不需要额外设计压块或者调整镶条，安装调试的工作量大幅降低。滑块部分采用一体化的金属本体，滚轮组通过销轴预固定在滑块的安装腔体内，两端设置有端面密封挡片，可阻挡加工过程中产生的切屑、粉尘进入滚道区域，减少滚轮磨损，延长维护周期。针对不同行程需求，这款导轨覆盖2mm到60mm的行程区间，短行程款可直接用于精密检测探针的升降导向、小型镜头的焦距微调机构，长行程款可适配小型物料移栽滑台、工装夹具的换位导向场景。安装边界方面，

　　导轨的宽度方向尺寸控制在窄幅区间，两根导轨并行安装时的中心距可根据负载大小灵活调整，不需要严格匹配固定的滑块跨距，对于布局紧凑的桌面型自动化设备而言，可有效压缩设备整体的宽度方向尺寸，给驱动元件、检测传感器留出更多安装空间。设计建模过程中，滚道的型面尺寸与滚轮的直径公差采用基孔制配合，预压量通过滚轮销轴的偏心结构实现微调，建模时需要重点保证滚轮与滚道的接触线全程均匀贴合，避免出现局部接触应力过大导致的早期磨损，同时要预留出润滑脂的存储空间，在滑块两端的密封挡片内侧设计微型储油槽，可在长期运行过程中持续给滚轮接触面提供润滑，降低运行阻力。不同于常规导轨需要搭配独立滑块的分体式结构，这款交叉滚轮导轨的滑块与导轨在装配后不会出现脱落问题，

　　在垂直安装、倾斜安装的工况下不需要额外添加防脱落限位结构，进一步简化了设备的整体结构设计。在实际选型应用中，这类导轨的额定动载荷可满足3C电子组装、小型医疗器械、实验室自动化设备这类轻载精密传动场景的需求，运行速度可适配中低速往复运动，不会出现滚珠导轨在高速轻载下容易出现的滚珠滑移、蠕动问题，定位重复精度可稳定控制在微米级，完全满足精密工位的定位要求。建模时对导轨的安装孔位、滚道轮廓、滚轮装配关系都做了完整的还原，可直接用于设备整体装配的干涉检查、安装工位的布局模拟，也可作为基础件直接导入到非标设备的设计方案中，减少重复建模的工作量，提升设计效率。
