环形件折弯冲压成型工装结构设计

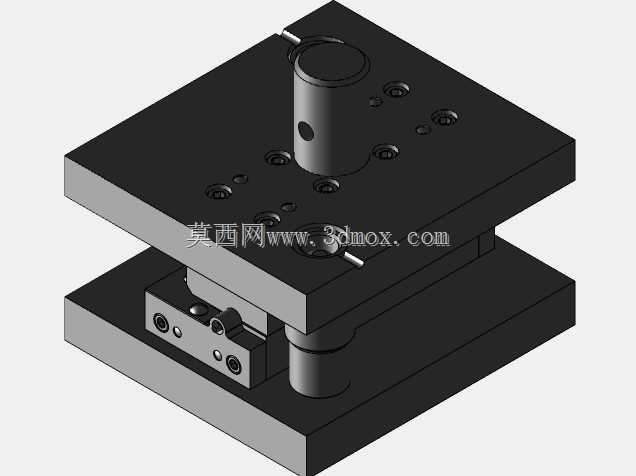

　　这套环弯压制成型工装，主要面向五金冲压车间内长条状金属坯料的环形弯折成型工序，适配日常批量生产中薄钢带、冷轧钢板类坯料的折弯作业，常见于五金连接件、弹性卡箍、电器安装支架类零件的生产环节，替代传统逐次折弯的单工序工装，减少工序间的工件转运与定位偏差。整套工装采用冷冲模标准的上下模架结构，上模部分通过模柄与压力机滑块连接，模柄采用带防转销的圆柱形结构，可直接适配普通开式压力机的滑块安装孔，无需额外定制连接法兰，安装时仅需锁紧滑块侧的紧固螺钉即可完成固定，上模座通过内六角螺钉与模柄、凸模连接座锁紧，上模座表面预留的多组安装孔可适配不同宽度规格的凸模更换，覆盖一定尺寸范围内的环形件成型需求，无需整体更换模架。

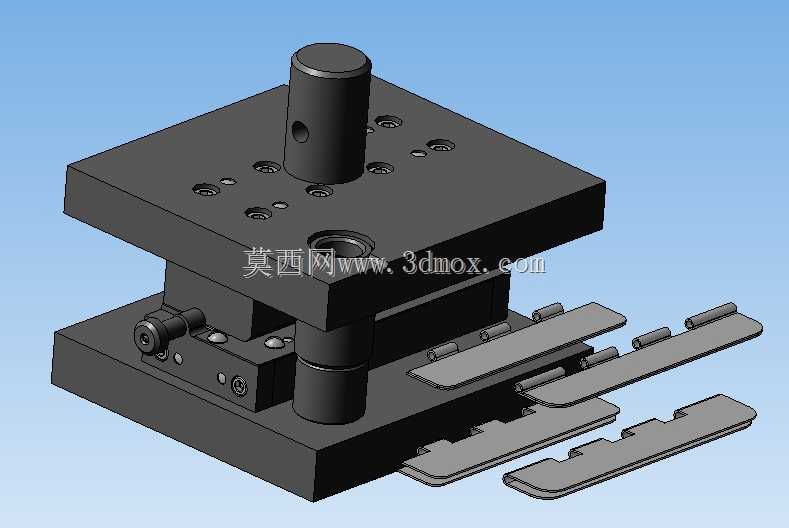

　　下模部分通过压板压紧固定在压力机工作台上，下模座集成了坯料定位挡块、折弯成型凹模、顶料组件，坯料放置时可直接靠紧定位挡块的侧边，无需反复调整位置，定位挡块采用可拆式螺钉固定，当坯料宽度或成型尺寸调整时，可松开螺钉调整挡块位置或者更换对应规格的挡块，适配不同批次的零件生产。成型过程中，压力机滑块带动上模下行，首先由上模的压料块接触坯料表面，将坯料压紧在凹模表面，避免折弯过程中坯料出现窜动导致的成型尺寸偏差，随后凸模接触坯料，配合下模的折弯型腔逐步将平直的长条坯料压弯成所需的环形轮廓，成型过程中坯料的变形区域被压料块与凹模牢牢夹持，不会出现起皱、偏移的问题，成型后的零件弧度一致性好，无需后续大量的校形工序。

　　工装的导向采用独立导柱导套结构，导柱与导套配合间隙控制在0.02mm以内，上下模合模时可自动校正同轴度，避免凸模与凹模出现啃模损伤，导柱外部加装了防尘护套，可阻挡冲压过程中产生的金属碎屑进入导向配合面，延长导向组件的使用寿命。下模内部设置的弹性顶料组件，在滑块上行回程时可自动将成型完成的工件从凹模型腔内顶出，工件顶出高度高于下模座上表面15mm左右，操作人员可直接取件，无需使用撬棍等工具撬动工件，减少取件过程中的工件变形与工装损伤。从安装边界来看，整套工装的闭合高度适配公称压力16吨到25吨的普通开式可倾压力机，下模座的安装孔间距符合标准压力机的T型槽间距，安装时无需在工作台上额外钻孔攻丝，直接使用标准T型螺栓即可完成固定。

　　针对不同厚度的坯料成型，可通过调整压力机的滑块闭合高度来控制凸模的下行深度，适配0.8mm到2.5mm厚度的冷轧钢板、不锈钢带类坯料的折弯成型，成型后的零件环形轮廓的圆度误差可控制在0.1mm以内，对接边的错位量小于0.05mm，满足后续焊接、装配的尺寸要求。工装的易损件如凸模、凹模镶块均采用独立的螺钉与销钉固定，当长期使用出现磨损后，可单独拆下镶块进行修磨或者更换，无需拆卸整套模架，大幅减少工装维护的停机时间。在实际生产场景中，这类工装常布置在冲压生产线的折弯工序位，上游工序完成坯料的落料冲孔后，直接将坯料送入该工装完成环形折弯，单工位的生产节拍可达每分钟20到25件，相比传统的手工折弯或者单工序折弯工装，生产效率提升三倍以上，同时成型后的零件尺寸一致性更好，可大幅降低后续装配环节的适配调整工作量。
