环形件弯曲冲压成型工装模具结构

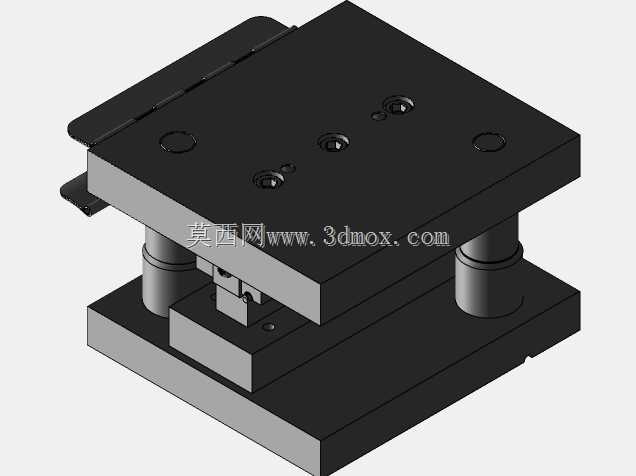

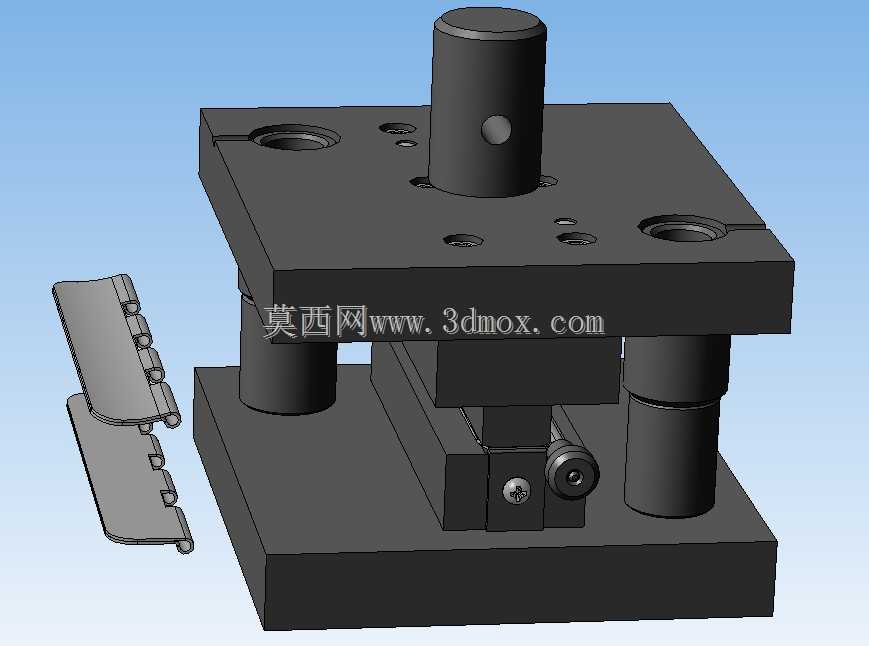

　　这套压模结构主要面向五金冲压加工场景，针对带连续卡扣特征的薄金属环形件做折弯成型工序，适配常规开式单点压力机的安装接口，可直接固定在普通吨位冲床的工作台与滑块端面完成批量生产作业。从结构布局来看，整套模具采用后侧导柱模架作为承载基础，上下模座通过两根对称布置的滑动导柱完成合模导向，导柱与导套的配合间隙控制在IT6级精度区间，能够抵消连续冲压过程中滑块的微量偏移，保证上下模型腔的对位精度，避免成型过程中出现工件偏位、折弯角度不均的问题。上模部分的核心成型凸模直接通过模柄与冲床滑块连接，模柄采用标准压入式结构，与上模座的配合面做了过盈配磨处理，凸模的成型面完全匹配工件内环的轮廓弧度，在下行过程中先接触预定位的平板坯料，

　　逐步将坯料压入下模的成型型腔中。下模部分集成了坯料定位、折弯成型、工件顶出三个功能模块，定位块采用可拆卸式结构，可根据坯料的外形尺寸做快速更换，适配同系列不同宽度规格的环形件加工需求；成型凹模的型腔做了分段式圆角过渡，折弯处的圆角半径根据坯料厚度做了匹配设计，避免冲压过程中坯料出现应力集中导致的开裂、起皱缺陷；下模内置的弹性顶出机构采用矩形弹簧作为动力源，在滑块上行开模的过程中自动将成型完成的工件顶出凹模表面，无需人工手动抠取工件，能够有效提升连续作业的加工效率，同时减少操作人员的安全风险。从安装边界来看，上下模座的安装孔位完全匹配常规16吨到25吨开式冲床的T型槽间距，模柄直径采用通用标准尺寸，无需额外做转接法兰即可完成装夹，

　　上下模合模后的最小闭合高度、最大开模行程都适配常规冲床的参数区间，不需要对设备做额外改造即可投入生产。在实际加工场景中，这套模具主要承接平板坯料经过冲裁外形后的下一道折弯工序，坯料经过前序冲切出卡扣预切口、外形轮廓后，由操作人员放置到下模的定位槽内，触发冲床下行开关后，上模随滑块匀速下行，导柱先导入导套完成导向定位，随后凸模接触坯料，逐步将坯料压弯成设计要求的环形弧度，过程中坯料的卡扣特征会同步被下模的侧成型块压出预设的弯折角度，整个成型过程在一次滑块行程内完成，不需要二次周转定位。模具的成型零件全部采用合金工具钢制作，成型表面做了淬火硬化处理，表面硬度达到HRC58-62，能够承受连续冲压过程中的摩擦与冲击，

　　长期作业也不会出现成型面塌陷、磨损拉毛的问题，有效保证工件的成型尺寸一致性。针对薄料冲压容易出现的回弹问题，设计阶段在凸模与凹模的成型角度上做了预回弹补偿，根据常用板材的回弹系数调整了成型面的弧度，保证冲压完成后的工件回弹后尺寸刚好落在设计公差范围内，减少后续校形的工序成本。模具的导柱导套部位预留了润滑油槽，日常维护时只需定期加注润滑脂即可保证导向顺畅，不需要复杂的拆解保养，适合中小五金加工厂的批量连续生产需求，能够稳定加工厚度0.8mm到2mm之间的冷轧钢板、不锈钢板类环形弯曲件，成型后的工件轮廓度公差可控制在0.1mm以内，卡扣位置的折弯角度误差不超过0.5度，完全满足五金配件、家电结构件、小型汽配零件的装配精度要求。
