机加工侧向压紧定位工装夹具结构

　　在常规立式铣床、加工中心的批量零件加工场景里，工件侧面的压紧定位一直是容易被忽略的工艺细节——很多时候台虎钳的夹持行程无法覆盖异形工件的装夹需求，或者压板压紧会遮挡加工走刀路径，这时候侧向压紧的侧夹具就成了工艺排布里的核心辅助工装。这套侧夹具的核心功能，是在不占用工件上方加工空间的前提下，从工件侧部提供稳定、可调的压紧力，避免加工过程中工件受铣削力窜动，同时适配不同厚度、不同侧面轮廓的工件装夹需求。

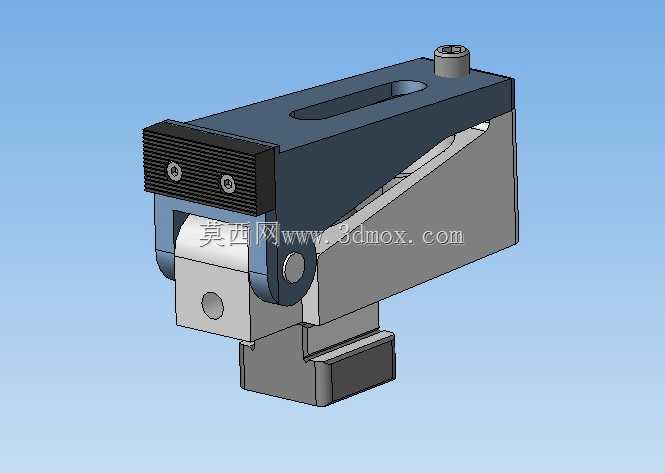

　　从结构设计逻辑来看，这套夹具采用了斜楔式的力放大结构，主体分为固定基座、斜楔滑座、压头组件三个核心部分。固定基座底部设置了标准的T型槽适配凸台，能够直接嵌入机床工作台的T型槽内，通过T型螺栓完成基座的快速固定，不需要额外制作转接板，适配绝大多数常规尺寸的机床工作台槽宽。斜楔滑座设置在基座的斜向导向槽内，滑座的斜面角度经过反复校核，选用了7度的自锁角度，既保证拧紧顶部的锁紧螺栓时，斜楔能够顺畅向下滑动推动压头伸出，又能在加工过程中承受铣削的反向冲击力时不会出现松脱退夹的情况，不需要额外增加防松结构就能保持压紧力的稳定。

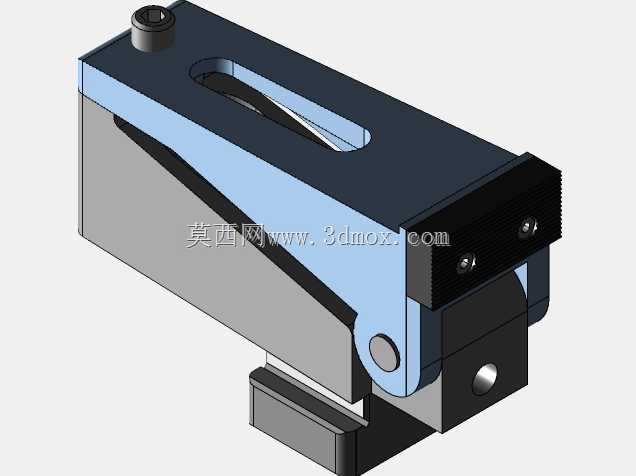

　　压头组件的设计考虑了实际加工的磨损替换需求，前端的压块采用了可拆卸式结构，压块与工件接触的面加工了细密的防滑齿纹，能够增大与工件侧面的摩擦力，避免工件受侧向力时出现滑移；压块通过两个内六角螺钉固定在压头座上，长期使用出现压痕、磨损后可以单独更换压块，不需要更换整个夹具主体，降低长期使用的维护成本。压头座与斜楔滑座之间通过铰接销轴连接，允许压头有小角度的自适应偏转，当工件侧面存在小范围的平面度误差、或者是带轻微斜度的异形侧面时，压头能够自动贴合工件表面，保证压紧力均匀分布在接触面上，不会出现点接触压伤工件、或者压紧力不足的问题。

　　从安装边界尺寸来看，这套夹具的整体高度控制在120mm以内，基座的横向宽度为85mm，纵向深度为160mm，压头的最大伸出行程为18mm，能够适配厚度差在15mm以内的不同工件装夹，安装时相邻两套夹具的最小间距可以控制在100mm，在小型零件的批量加工中，可以在工作台上排布多套夹具同时装夹多个工件，提升机床的加工效率。顶部的锁紧螺栓采用标准的内六角圆柱头结构，使用常规的内六角扳手就可以完成锁紧与松开操作，操作力矩控制在合理范围内，普通操作人员不需要借助加力杆就能达到足够的压紧力，同时也不会因为力矩过大导致斜楔结构卡死。

　　在实际应用中，这套侧夹具尤其适合板类零件、小型壳体类零件的侧面装夹，比如在加工零件上表面的型腔、孔系时，传统的上方压板会遮挡走刀路径，需要多次调整压板位置才能完成全部加工，使用这套侧夹具从侧面固定，工件上方完全开放，刀具可以一次性走完所有加工路径，减少装夹辅助时间，也避免了多次装夹带来的定位误差。另外在多工位的组合夹具排布中，这套侧夹具可以和定位块、支承板配合使用，作为侧向的压紧单元使用，不需要额外设计定制的专用夹具，就能完成大部分规则外形零件的装夹需求，大幅缩短生产准备周期，对于中小批量的零件加工来说，能够有效降低专用工装的制作成本。

　　设计过程中也充分考虑了切屑清理的问题，所有的导向面都设置了切屑避让槽，加工过程中产生的金属切屑不会卡在斜楔的滑动面之间，日常维护只需要使用压缩空气吹净表面切屑，定期在导向面涂抹少量润滑脂就能保证滑动顺畅，不会出现因为切屑卡滞导致压头无法伸缩的问题。基座的所有棱角都做了倒角处理，避免安装操作时划伤操作人员，整体结构没有易损的薄壁结构，正常使用情况下的使用寿命远高于常规的焊接式简易夹具。
