侧装式气动垂直压紧夹持机构

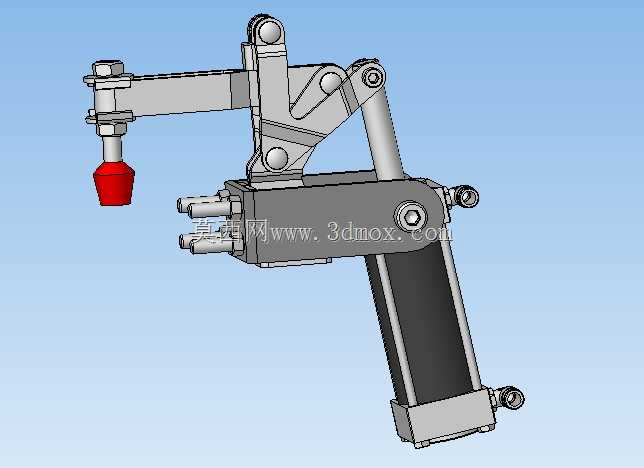

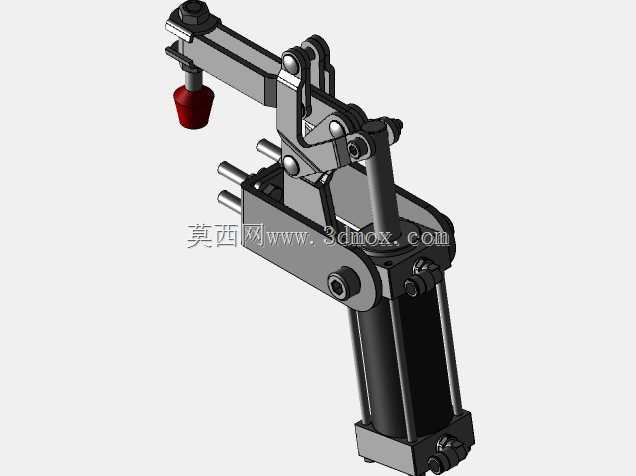

　　在汽车零部件焊接工位、小型五金件铣削加工工装、电子产品装配线定位工位上，这类侧装式气动垂直压紧机构的出镜率一直很高，和传统的水平推拉式气动夹钳不同，它的压紧执行端走垂直向下的行程，不会在工件取放路径上形成侧向遮挡，操作工人上下料的时候不需要刻意避让夹臂，对工位操作的动线友好度提升很明显。从结构布局来看，这套机构采用侧面安装的固定方式，安装基准面设置在气缸缸体的侧方，整个安装面做了平整铣削处理，预留了两个贯通的安装孔位，孔位间距匹配常规工业铝型材的槽距，也适配焊接工装平台的标准孔系，不需要额外做转接板就能直接固定在工装基板或者型材框架上，安装的时候只需要保证安装面和工件压紧面的平行度公差在0.1mm以内，就能保证压头垂直作用在工件表面，不会出现压偏、侧滑的问题。驱动部分采用标准的笔型气缸作为动力源，气缸的活塞杆端通过铰接结构连接连杆增力机构，这套连杆机构是整个夹具的核心设计点，没有采用直连压头的结构，而是通过三组铰接销轴组成肘节式增力结构，当气缸活塞杆伸出到行程末端时，连杆的铰接点会刚好越过死点位置，这时候哪怕气源突然出现压力波动甚至断气，压头也会保持锁止的压紧状态，不会因为外力作用突然抬起，完全满足工装夹具的安全设计要求，避免加工过程中工件移位造成的废品或者安全隐患。压头部分采用了可拆卸的橡胶压头设计，红色的柔性压头直接和工件表面接触，一方面可以避免刚性金属压头压伤工件的已加工表面或者涂装面，

　　另一方面橡胶材质的摩擦力可以增大压紧时的摩擦系数，减少工件在压紧状态下的窜动，压头和压臂之间采用螺纹连接，磨损之后可以快速更换，不需要拆解整个夹臂结构，日常维护的成本很低。夹臂的长度做了优化设计，从铰接旋转中心到压头中心的距离，匹配常规小型工件的压紧需求，压臂的截面采用铣削成型的矩形截面，相比钣金折弯的夹臂刚性更好，长时间反复压紧不会出现夹臂变形导致的压紧力偏移问题。气缸的缸体上集成了两个小型的调节旋钮，是气缸行程末端的缓冲调节结构，可以根据实际压紧的行程需求调整缓冲力度，避免压头快速下行冲击工件表面，尤其是针对薄壁类工件的压紧场景，合适的缓冲力度可以防止工件被压变形。整个机构的运动逻辑很清晰，气缸通气后活塞杆伸出，

　　带动连杆机构动作，驱动夹臂绕主铰接轴做向下的圆弧摆动，最终压头垂直压在工件的指定位置，整个压紧行程的末端压头的运动轨迹接近垂直，不会在工件表面产生横向的搓动位移，不会带动工件移位；松夹的时候气缸活塞杆回缩，带动连杆反向动作，夹臂向上抬起，抬起到位后压头的高度完全高于工件的最大轮廓高度，留出足够的上下料空间，不会干涉工件的取放。从安装边界来看，整个机构在压紧状态下的侧向突出尺寸很小，因为是侧面安装的结构，气缸主体沿着安装面垂直向下布置，不会像正装夹具那样在工装表面占用过大的安装面积，在多工位密集排布的工装板上，可以更小的间距布置多个压紧点，适合需要多点压紧的异形工件定位场景，比如小型钣金壳体的焊接工装，

　　就可以沿着工件的边缘布置多个这类夹具，每个夹具负责一个压紧点，互不干涉。在实际选型应用的时候，需要根据工件需要的压紧力匹配对应的气缸缸径，常规16缸径的型号就能提供近百公斤的压紧力，完全满足大部分轻小型工件的装夹需求，如果是需要更大压紧力的场景，可以更换更大缸径的气缸，对应的连杆机构的销轴直径也会做对应加强，保证受力部件的强度足够。这套机构的所有铰接位置都采用了自润滑衬套，长时间高频往复动作也不会出现铰接点卡顿、磨损过快的问题，不需要频繁加注润滑油，适合自动化生产线的长时间连续运行场景，和手动夹钳相比，它可以接入设备的气动控制系统，实现和加工设备的动作联动，不需要人工手动操作夹钳，能有效提升工位的自动化程度，降低操作工人的劳动强度。在三维建模的过程中，这套机构的所有铰接配合位置都做了间隙配合的仿真验证，运动过程中不会出现零部件之间的干涉，所有的安装孔位、配合尺寸都按照实际加工公差做了预留，导出的模型可以直接用于工装设计的装配调用，不需要再做额外的结构修正。
