多工位组合式板件弯曲冲压成型模具

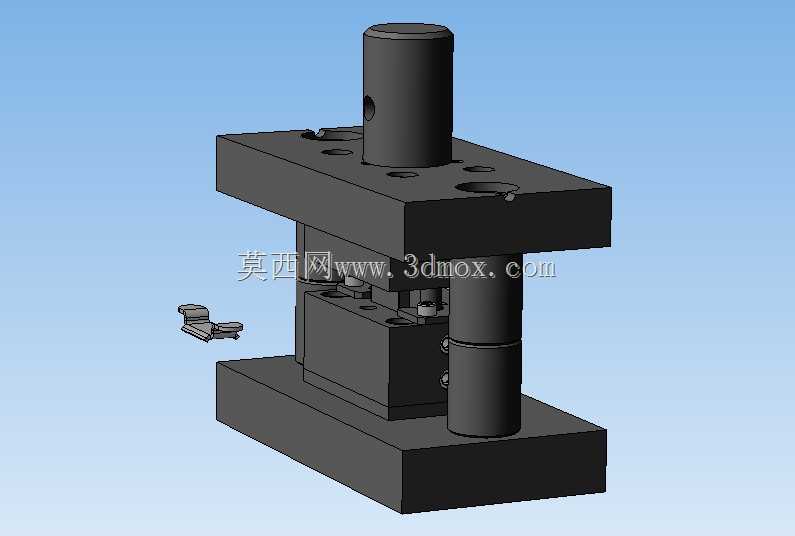

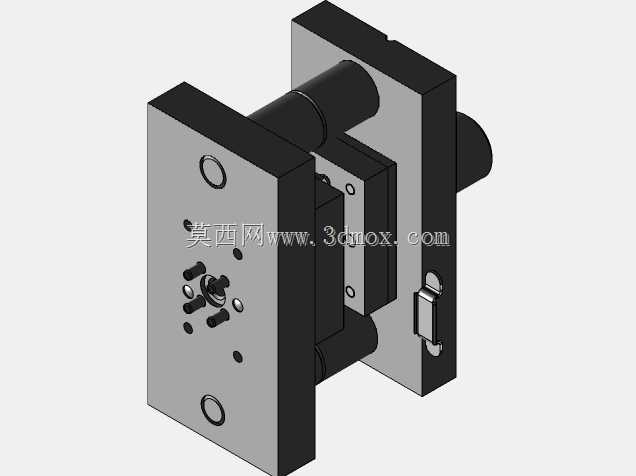

　　这套组合弯曲模主要面向中小尺寸五金冲压件的多工序弯曲成型场景，在日用五金、电子接插件、小型汽车结构件的冲压生产线上应用广泛，可替代单工序分散模具完成带复杂弯折特征的板件加工，减少工序间工件转运与定位误差，提升批量生产的成型一致性。从结构布局来看，模具采用标准后侧导柱模架，上下模座采用加厚铸铁材质，保证连续冲压过程中的刚性支撑，导柱导套配合间隙控制在H7/h6精度区间，合模过程中可自动校正上下模的对位偏差，避免长期冲压后出现啃模、成型尺寸偏移的问题。上模部分设置独立的模柄连接段，可直接适配普通开式压力机的滑块安装孔，无需额外加装连接法兰，模柄与上模座采用过盈配合加防转销定位，承受连续冲压的交变载荷时不会出现松动偏移。

　　模具的成型核心采用组合式镶块结构，而非整体式凸凹模，这一设计思路主要考虑到弯曲成型过程中不同弯折位置的磨损速率存在差异，将易磨损的折弯刃口拆分为独立镶块，生产过程中出现磨损或崩刃时，仅需更换对应位置的镶块即可，无需整体报废凸凹模，大幅降低后期维护成本。同时组合镶块可根据不同批次工件的弯折角度、折弯半径需求，快速更换对应镶块实现一定范围内的产品适配，无需重新制作整套模具，适配小批量多品种的柔性冲压生产需求。下模部分设置了精准的定位挡料结构，坯料送入时可通过侧边定位块与前端挡销完成快速定位，定位块的位置可通过调节螺钉微调，补偿板料剪切时的宽度公差，保证每一件坯料的成型位置一致。模具还集成了压料脱料结构，上模下行时压料板先接触坯料，将坯料压紧在下模型面上后再进行弯曲成型，避免板料在折弯过程中出现滑移、起皱的问题，成型完成后上模回程时，脱料板在弹簧弹力作用下将抱紧在凸模上的工件推出，无需人工手动取件，可搭配自动送料机构实现连续自动化冲压生产。

　　从安装边界来看，这套模具的闭合高度适配常用16吨-25吨开式可倾压力机的安装参数，上下模座的安装槽尺寸符合标准模架的装夹规格，无需对压力机工作台进行额外改造即可直接装夹使用。模具的成型工位排布经过优化，将两次不同角度的弯曲工序整合在一套模架内，工件一次定位即可完成全部弯折成型，相比传统单工序模具，可减少两次工件装夹定位的辅助时间，生产效率提升40%以上，同时避免多次定位带来的尺寸累积误差，成型工件的弯折角度公差可控制在±0.5°以内，折弯边的直线度满足一般五金结构件的精度要求。在实际生产应用中，这套模具适合加工厚度0.8mm-3mm的冷轧钢板、不锈钢板、铝板等常用冲压板材，折弯内R角可根据镶块刃口的R值调整，最小可实现0.5倍料厚的折弯半径，不会出现板料折弯处开裂的问题。模具的导柱位置设置在模架后侧，操作面留出足够的送料操作空间，手动送料时操作人员的手部无需进入模腔工作区域，配合压力机的安全光栅可满足安全生产的要求。结构设计上所有成型镶块均采用螺丝加销钉的固定方式，拆装过程无需专用工具，一线模具维护人员可快速完成镶块更换与间隙调整，降低对维护人员的技能要求。
