五管连接固定用十字交叉紧固管件

　　在模块化管路搭建、临时管线布设、工业流体输送支路分流、舞台桁架配套管线固定、农业灌溉管网分支连接这类场景里，多管路交汇位置的固定一直是现场安装的痛点——常规三通、四通接头只能对应固定数量的同轴向管路，一旦遇到需要在十字交汇点额外引出垂直方向支路的需求，往往需要叠加多个接头配合管卡，不仅安装工序繁琐，还容易出现连接点错位、管路受力不均导致的渗漏或松脱问题。这款十字交叉紧固结构，就是针对五根同管径管路交汇固定需求开发的专用连接件，适配公称直径30mm的圆管，能够在空间十字交汇节点同时完成四根水平径向管路与一根垂直轴向管路的定位与锁紧，无需额外叠加转接配件，大幅缩减多管交汇点的安装工序。

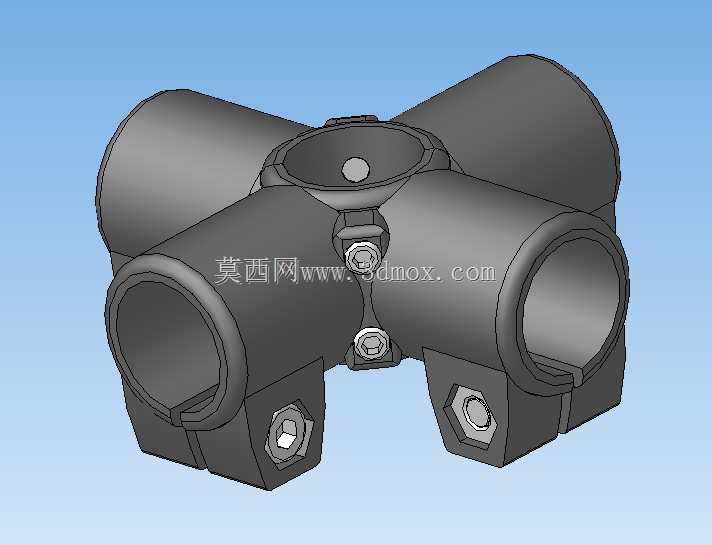

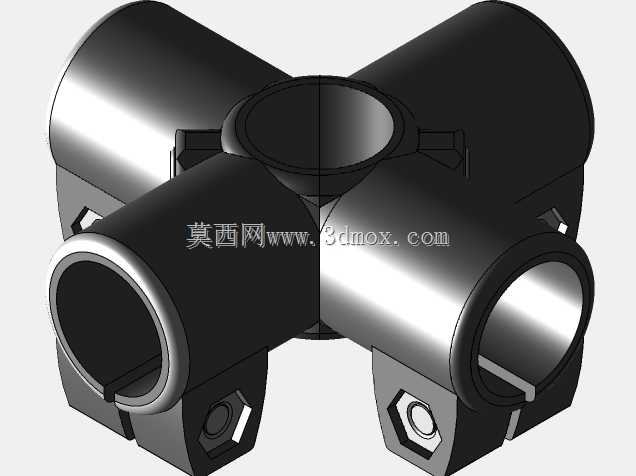

　　从结构设计逻辑来看，这款连接件没有采用传统管件的一体注塑或铸造成型思路，而是采用上下对合的剖分式抱紧结构，主体分为上下两个半壳，四个水平方向的管位沿十字轴线对称分布，每个管位都设计了带开口的抱紧弧面，弧面的曲率半径与适配的30mm圆管完全匹配，能够保证与管外壁的充分贴合，避免局部应力集中压伤管壁。垂直方向的管位设置在结构中心位置，上下半壳合模后刚好形成完整的垂直管容纳腔，中心腔与四个水平管位互相连通，既可以作为管路的分流通道，也可以作为纯固定节点不打通管路，适配不同的使用需求。

　　紧固方式上，每个水平管位的开口侧都配置了六角螺栓锁紧结构，螺栓穿过上下半壳的安装耳，拧紧后可以让抱紧弧面均匀收窄，对穿入的管道产生足够的抱紧力，同时中心位置也设置了一组垂直方向的锁紧螺栓，既可以锁紧上下半壳的合模间隙，也能对垂直穿入的管道进行顶紧固定，避免垂直管出现轴向窜动。所有螺栓的安装位都做了沉台设计，螺栓拧紧后头部不会突出结构外表面，避免安装后剐蹭周边管线或操作人员，也能减少外部环境对螺栓的腐蚀，延长连接件的户外使用寿命。

　　从安装边界尺寸来看，这款连接件的四个水平管位沿十字轴线对称分布，单个水平管位的有效抱紧长度为28mm，能够保证管道插入后有足够的接触面积提供摩擦力，不会因为管路振动出现松脱；中心垂直管位的有效容纳长度为35mm，适配垂直方向管路的插入深度需求。整个连接件合模后的最大外轮廓尺寸为102mm×102mm×65mm，安装时不需要预留过大的操作空间，即使在密集排布的管路群里也能顺利完成安装。每个管位的开口间隙设计为3mm，既可以适配外径存在±0.5mm公差的普通圆管，也能在管道外包覆保温层或防护套时，通过调整螺栓拧紧程度适配一定的外径变化，提升现场安装的容错率。

　　实际使用过程中，这款连接件不需要对管道做套丝、焊接、粘接等预处理，只需要将五根管道分别对准对应的管位插入，再按对角线顺序依次拧紧所有螺栓即可完成固定，安装效率比传统接头搭配管卡的方式提升60%以上。由于采用剖分式抱紧结构，后期管路改造或维护时，只需要松开对应位置的螺栓就能调整管道位置或更换局部管路，不需要整体拆解整个交汇节点，大幅降低后期维护成本。结构的受力设计上，所有的锁紧力都通过上下半壳的安装耳传递，主体弧面位置只承受均匀的抱紧反力，没有应力集中的薄弱点，即使在管路存在一定振动或轻微外力拉扯的场景下，也能保持稳定的固定效果，不会出现壳体开裂或螺栓滑丝的问题。针对户外使用场景，结构的所有棱角都做了R2的圆角处理，没有尖锐的毛刺或边角，避免安装过程中划伤操作人员，也减少应力集中导致的结构断裂风险。
